| 测量范围 | 1000MΩ |
|---|---|
| 测量方法 | 电桥法 |
| 测量精度 | 1 |
| 测试电压 | 220V |
| 电源 | 220V |
| 环境温度范围 | 室温 |
| 结构类型 | 数字式电阻测量仪表 |
| 精度 | 0.5 |
| 类型 | 表面电阻测试仪 |
| 外形尺寸 | 300*400 |
| 校准周期 | 1年 |
| 重量 | 8kg |
| 品牌 | 冠测仪器 |
| 型号 | GEST-125 |
| 加工定制 | 是 |
电线、电缆金属材料电阻率测试装置
产品名称：电线、电缆金属材料电阻率测试装置
产品型号：GEST-123
满足标准：电线电缆电性能试验方法第2部分：金属材料电阻率试验
本测试装置是根据国标GB3048.2—2007的规定而研制成功的,是测定电线电缆金属导体电阻率性能的装置,其性能完全符合GB3048.2—2007技术要求,是集电子技术、微处理机、自动检测技术和新型样品夹持装置于一体的智能化高新技术产品，解决了传统检测中由于单臂双臂电桥而产生的操作繁琐，平衡费时，人工计算、工作效率低等问题，采用了先进的高精度的电流—电压降四端子测量法，消除了连接导线电阻和接触电阻所带来的误差，可以高精度地测定实心铜铝及其合金导体材料的体电阻率，质量电阻率以及单位长度电阻。
本测试装置为综合性测试系统，设计为测试台结构，主要由先进的多功能样品夹具，高精度数字电压表、宽量程高稳定直流恒定电流源，微处理机系统等部分组成，多功能样品夹具由特殊导电合金精密加工而成，接触良好，导电性能好，具有定位精度高等特点，适合用于从φ1mm—φ40mm宽范围导体的调节和夹持，高精度数字电压表灵敏度高、测量范围由0.1μV—2V,精度达0.05%，用240*128液晶屏显示。
本装置具有测试精度高、操作方便，屏幕显示、人机对话、自动进行数据处理打印等特点，适合于各电线电缆厂，合金材料厂、高等院校、科研单位对金属导体材料的研究和检测之用，可测量导线每米长度电阻、体电阻率和质量电阻率。
仪器主要技术指标：
一、测量范围：电 阻：10￣?--10?Ω
线材直径：φ1mm—φ50mm
二、测量误差：在φ1mm-10mm线径范围，误差为±0.15%
在φ1mm—φ50mm线径范围，误差为±0.25%
三、设备

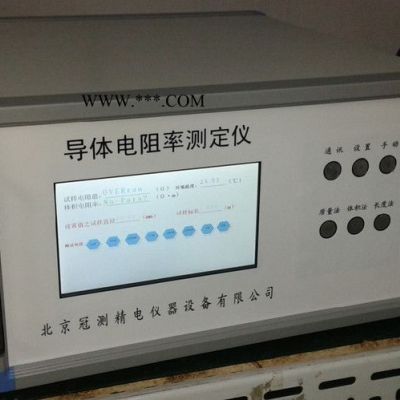

（一） 主机：240*128液晶屏显示。可切换显示环境温度或材料温度输入显示，实测电压值，电阻率显示。
（二） 测试架：作为每米长度电阻导线的测试架，标尺误差：1000±0.2mm
专用多功能夹具：具电位夹头具有微调装置，可夹紧导线直径φ1mm—φ40mm
（三） 主机
1． 数字电压表
量程：2mV、20 mV、200 mV、2V
分辩率：0.1μV
量程误差：2mV档：±（0.1%读数+6字）
20mV、200mV、2V档：±（0.1%读数+2字）
2． 直流恒定电流源
量程：10μA、100μA、1mA、10 mA、100 mA、1A、10A、20A
误差：±（0.1%读数+2字）
（四） 计算机串行接口
