| 内外环材质 | 碳钢 |
|---|---|
| 金属缠绕垫的类型 | A B C D |
| 法兰标准 | ASME B16.20 |
| 形状 | 圆形 |
| 颜色 | 咖啡色 |
| 作用 | 密封 |

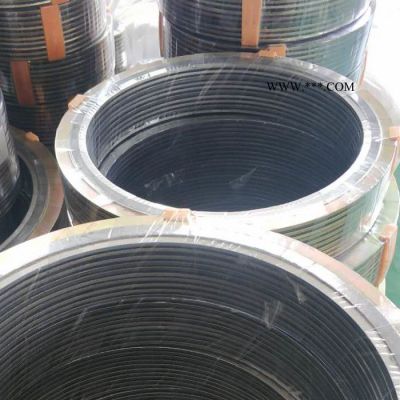

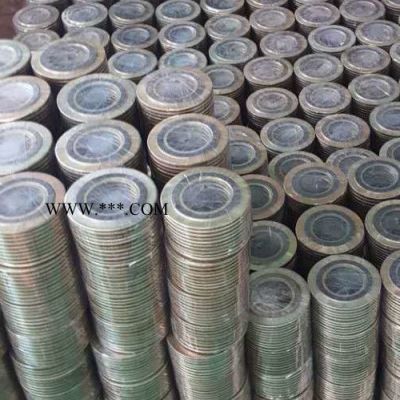

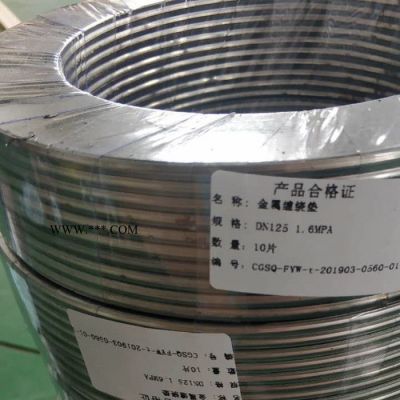

金属缠绕垫片采用**SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性优良的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其**大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
金属缠绕垫片的结构材料：
| 填充料 | 钢带 | 内环 | 外环 |
| 石棉缠绕 | SUS 304 | 碳钢 | 碳钢 |
| 石墨缠绕 | SUS 316 | SUS 304 | SUS 304 |
| 四氟缠绕 | SUS 316L | SUS 316 | SUS 316 |
| SUS 316L | SUS 316L |
| 填充料 | 温 度(°C) | 大操作压力(kg/cm2) |
| 石墨缠绕 | -200~550 | 250 |
| 石棉缠绕 | -150~450 | 100 |
| 四氟缠绕 | 240~260 | 100 |
