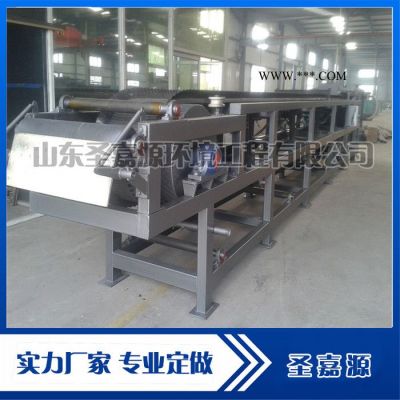

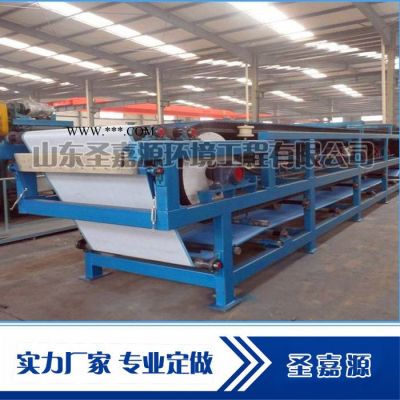

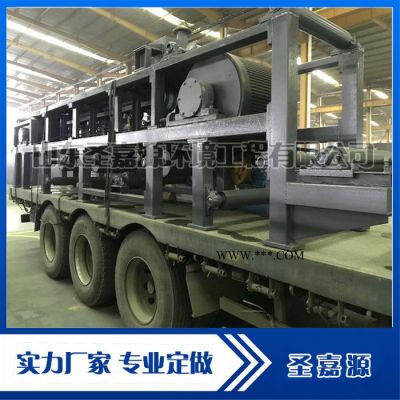

一、设备概述：

1.设备概述

真空皮带脱水机也叫固定真空室式橡胶带式过滤机；是我公司在引进、消化和吸收国外同类产品技术基础上，研制的一种新型、高效、并可连续操作的固液分离机械设备，同时它也是一种充分利用物料重力和真空吸力实现固液分离的机械设备；在结构上真空区沿水平方向布置，利用真空区的长度可以连续完成过滤、洗涤、吸干等不同工艺过程，具有过滤效果高、生产能力大、洗涤效果好、应用范围广、操作简单、运行平稳、维护保养方便等优点；特别适合于过滤固相颗粒粗、密度大及滤饼需要多次洗涤的悬浮液料浆，可以广泛应用于冶金、矿山、化工、造纸、食品、制药及环保等工业部门的固液分离；尤其在湿法烟气脱硫（FGD）中的石膏脱水方面有着很好的应用。
2．结构特点
（1）环形胶带采用伸缩性能良好的波浪形裙边与平胶带粘接结构，造价低、寿命长。且裙边可更换。
（2）真空箱和胶带间设有环形摩擦带并以水密封、润滑、冷却，真空密封可靠，环形摩擦带摩擦阻力小、使用寿命长且更换方便、快捷。
（3）胶带采用气垫式或者水膜支承，胶带漂浮在气垫或者水膜上，减少了运行阻力，有利于延长胶带的使用寿命。
（4）胶带支承滤布、承受真空吸力及传递功率和承受重量，并在真空箱上滑动，滤布不与真空箱接触，滤布的使用寿命较长。
（5）实现了连续运行、连续过滤、洗涤等作业，可以维持稳定的真空度，降低滤饼的含水量且有利于稳定操作工艺条件。
（6）损件少，故障率低，长期连续稳定运行可靠，处理量大。

二、工艺流程图

三、整机示意图

型号说明与基本参数：

型号表示方法采用字母和数字编组方法。即 DU—13M2/1300。其中  DU表示固定室式带式过滤机。13M2-表示过滤面积即为有效过滤宽度×顶部皮带长度。1300表示有效过滤宽度 mm。

目前定型的有效过滤宽度有 800-2800mm系列，可根据用户要求加工定做其中每个系列有不同面积，若干种规格（以两米过滤长度增减）同一系列机身的宽度是一样的，同一系列的不同规格其长度是不同的，同一系列面积越大过滤能力愈强，同一系列不同面积的滤机主要是为了满足以下几方面要求：
（1）处理理量要求，增大面积（即增加有效过滤长度）可以通过提高速度（可保持一定过滤时间）增加处理量。
（2）适应不同分离工艺的要求，由于各物料的过滤性能差距很大，对分离要求也不相同，在工艺上表现为对抽滤洗涤，吸干等过程的时间分配都有不同要求；所以将集液系统根据需要进行分段隔离。控制一定的过滤长度。再通过调节胶带速度，便能满足工艺要求。除以上表中所列的常用规格外还可以根据要求按等差关系（以两面米为单元）增长过滤长度；增加过滤面积。用户如果对工艺有特殊要求。也可以重新设计，满足要求。

四、真空皮带脱水机特点：

● 真空盒和过滤胶带间设有环形摩擦带并以水密封、润滑和冷却真空密封可靠，可以维持稳定的真实度，降低滤饼的含水量且有利于稳定的操作工艺条件，且环形摩擦带摩擦阻力小、使用寿命长且更换方便、快捷。
● 胶带采用气垫式支撑或水膜垫式支撑或加密型托辊支撑，胶带漂浮在支撑垫上运行，减少了运行阻力，有利于延长胶带的使用寿命。

● 采用环形的过滤胶带，抗拉强度大，使用寿命长。
● 整体结构采用了模块化设计，可以灵活组装且便于运输和安装。
● 设有气囊式滤布自动纠偏装置，可以确保滤布稳定运行。
● 设有真空平衡状态下的自动排液分离装置或液柱式排液分离装置，可以灵活实现真空皮带脱水机零位差自动排液或高位差排液，以满足各种工况条件的使用要求。

● 控制系统根据用户要求可使用PLC自控系统

* * * 设备配置可据用户需求

五、设备简图

主要部件介绍：
1、橡胶滤带：采用带有裙边环形橡胶滤带，以防料液从两侧流出；裙边采用组合结构即波形裙边与平行胶带粘合而成。这种结构裙边伸缩性好，可以避免裙边经过辊筒改向破裂，且可有效防止料浆跑漏。橡胶滤带的上部构造为中间一排排水沟槽。作为排水液带。沟槽中部有排液沟槽，橡胶滤带是胶带过滤机关键部件；其寿命长短一般取决于橡胶材质的选择和现场的维护保养。因此确定橡胶滤带材质根据物料的性质确定。现场安装时必须先安装平形胶 带，使其运行正常后才粘结波纹裙边。且设备运行时必须保证胶带的清洁减缓橡胶老化。延长胶带使用寿命，必须注意的是对橡胶有强烈腐蚀的物料不宜采用带式过滤
2、真空盒：
真空盒是排液胶带底面滤液的汇集处。其中心线应与排液带及中心排孔的中心线相重合。真空盒断面呈 V 形，材质采用耐腐蚀材料制成。过滤机运行时，真空盒固定不动。胶带在上面运行，真空盒采用分节联结成整体，每节均有管口与集液总管相连形成真空集液系统。在真空箱与运行胶带间设计有一环形磨擦带；并以水进行密封（磨擦带在真空盒上的磨擦块上随胶带运行），水既可作为密封装置的润滑剂又可作冷却剂，形成非常有效的真空密封；环形磨擦带随胶带一起运动，使水平胶带不受摩损。环形磨擦带在滑块上运行尽管有水润滑但仍有磨损，一定时间后需要更换，为了便于更换磨擦带，环形磨擦带设计成可更换结构，真空盒也设计了一套升降机构；使其更换时真空盒处于低位，有利于更换磨擦带的方便快捷。
3．加料装置：本机采用折板式加料斗，使料浆均布在滤带上，安装时要注意：
（1）应该在加料口上加装阀门来控制加料速度；（2）加料方向应向后，这样可以充分利用真空区形成自然沉降区，避免破坏滤饼，提高过滤的速率和质量；
（3）加料装置出厂时已经试验调试好，能满足大多数物料布料均匀的要求，但对某些特殊物料（液固比、比重差异较大），会出现布料稍不均匀，用户可以在加料斗上增加导向筋。
4、洗涤装置：用于加洗涤液，一般有两种形式：（1）淋洗装置用于需要用液柱置换法进行洗涤的场合，其结构采用溢流堰的锯齿栅（一般以此供货），安装时必须保持淋洗装置与滤带横向水平，以各锯齿口中能均匀溢水为准，保证洗涤水均布于滤饼表面，调整好后固定，不要晃动，注意安装位置不易过高，以免冲坏滤饼；（2）喷淋装置：用于采用喷射翻动法进行洗涤的场合，可以根据要求供货。洗涤液需要一定压力，喷射出来的洗涤液呈平面扇形，安装时喷嘴距离滤饼 。100mm，喷射方向应调节一致。
以上两种形式可混合搭配使用。
5、驱动轮：驱动轮是驱动胶带运行的主动轮，由钢质滚筒外包耐酸橡胶制成，启动电机与电源直接连接，启动简单方便电机与摆线减速机直连。如果在成熟确定的工艺条件下实际使用时，电机长期处于较低速度的情况下，会影响电机的寿命。要改善这一状况，根据自己的具体需要，更换合适传动比的减速机，使电机在较佳的转速状态下运转。
驱动轮的运转必须注意以下事项：
（1）为了防止胶带与驱动轮打滑，一方面要将胶带张紧，另一方面驱动轮的表面必须保持清洁,不允许沾染杂物，尤其细小颗粒状固体物，这样可以延长胶布的使用寿命。这需要操作者细心加以调节。
（2）驱动轮的表面圆柱线应与从动辊平行。有时胶带经常向固定一侧跑偏时，一方面可以调节细调拉紧装置使胶带二边松紧大体相同；另一方面也可以检查驱动轮是否与机架中心垂直，调整驱动轮与机架中心的垂直度也可以起到对胶带防偏作用。
6、刮板泥装置：滤带连同上面已经吸干的滤饼脱离胶带继续向前移动，当运板刀或钢丝刮板将滤饼剥离排卸。刮板用聚丙稀（或硬聚乙稀）加工成形，具有耐磨、富有弹性的优点。一般滤饼的排卸在一定干燥程度下是比较容易的，但是在滤饼含湿量太高的情况下是很难用干法卸料的，在这种情况下可以增加滤盘吸干区长度，延长吸抽滤时间等方法将滤饼吸干，这在带滤机上可以很方便做到。
安装刮板必须注意：

（1）调节刮板装置两边的安装位置，使其压住滤布而刮板刀则 均匀地距离滤带 0.3-0.5mm，使刮板不直接接触滤带，又能刮卸滤饼，这样可以延长滤布使用寿命。

（2）两边的配重压力不要得过大以滤布搭接处通过刮板时能够弹出（且能弹回）不卡住滤布为准。
7、自动纠偏装置：它由纠偏辊、纠偏气缸、二位五通电控滑阀和感应开关等组成。它的作用**是纠正滤布跑偏，其原理是通过改变纠偏辊的角度来达到纠正滤布跑偏的。工作原理如下：
（1）当滤带处于中间位置时，滤布不与拨杆接触；感应开关无感应信号输出，此时二位五通阀Ⅰ、Ⅱ均由 A输出压缩空气使气缸Ⅰ活塞杆缩回，纠偏辊如图示与滤布垂直。
（2）当滤带向接近开关Ⅰ方向跑偏时，滤布触动拨杆使感应板接近开关Ⅰ，当达到感应距离时，接近开关输出信号，使二位五通阀Ⅰ通电换向，二位五通阀ⅠB输出压缩空气，A排空；气缸Ⅰ活塞杆缩回；此时纠偏辊如图示偏转一定角度，在图示纠偏辊作用下，滤布的跑偏迅速纠正，向接近开关Ⅱ方向移动；当到达中间位置时，接近开关Ⅰ感应信号消失，气缸Ⅰ又重新回到图一状态。
（3）当滤布向接近开关Ⅱ方向跑偏时，滤布触动拨杆使感应板接近开关Ⅱ，当达到感应距离时，接近开关Ⅱ输出信号，使二位五通阀Ⅱ通电换向，二位五通阀ⅡB输出压缩空气，A排空；气缸Ⅱ活塞杆伸出；此时纠偏辊如图示偏转一定角度，在图示纠偏辊作用下，滤布的跑偏迅速纠正，向接近开关Ⅰ方向移动；当到达中间位置时，接近开关Ⅱ感应信号消失，气缸Ⅱ又重新回到图一状态。滤布跑偏是在所难免的，这是由于连接滤带时难免有松紧、长短，各改向辊存在平行误差等因素影响，虽然调节改向辊（范围有限）能纠正滤布向一侧跑偏的现象，但对于发生在瞬间的不稳定跑偏（工艺上参数的变化、布料等引起的），则必须由纠偏装置来纠正；因此，自动纠偏装置是带滤机非常重要的部件。
