| 包装规格 | 25KG/袋 |
|---|---|
| 认证 | ISO9001 |
| 执行质量标准 | 国标 |
| 发货期限 | 3天 |
| 品牌 | 弘路 |
| 型号 | GH-1 |
| 用途、使用范围 | 制备高粘沥青、沥青搅拌站 |
弘路GH-1高粘沥青改性剂
咨询热线：4008-707-908,15914154321
弘路GH-1高粘度沥青改性剂是一种专门为制备高粘度沥青和高粘度沥青混合料而开发的新型添加剂.它可以通过直接投放到拌和锅的方式,制备出性能优异的高粘度沥青混合料.所制备出的高粘度沥青混合料,感温性明显下降,高温稳定性,耐老化性和低温性能都显著提高,具有较高的抗飞散性,耐水性,耐候性和耐流动性,可以用来铺筑降噪排水路面,应力吸收层和彩色排水路面等
产品技术参数:
| 检测项目 | GH-1高粘沥青 | **标准 |
| 软化点（℃） | 89 | ＞80 |
| 针入度（25℃，0.1mm） | 42 | ＞40 |
| 延度 （15℃，cm） | ＞100 | ＞50 |
| 粘韧性(N·m) | 31.8 | ＞20 |
| 韧性(N·m) | 21.5 | ＞15 |
| 薄膜加热质量变化率（%） | 0.25 | ≤0.6 |
| 60℃粘度（Pa·s） | 113748 | ＞20000 |
产品使用说明:

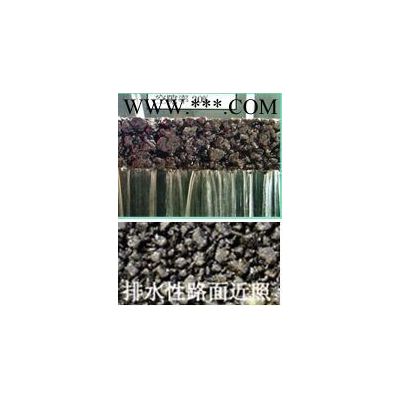

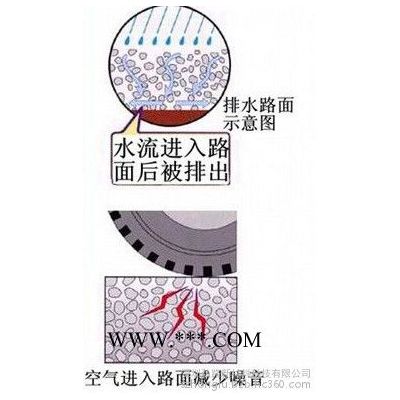

(一) 排水降噪路面典型设计结构
| |
a) 传统.沥青路面结构 b). 排水性沥青路面结构
按以上OGFC-13设计，较传统AC-20结构了增加2层粘层油，1层封层油和1层土工布
(二) 施工工艺
1、 添加量：确定所要制备的高粘沥青总量，根据高粘沥青总量计算GH-1的重量（添加量一般为高粘沥青重量8%～15%）
2、 混合料生产
(A)干拌工艺
??采用直接投入法，将GH-1高粘沥青改性剂（添加比例为石料的0.6~0.8%）与烘干后的集料一起投入到沥青拌合楼的拌合缸中进行干拌，干拌10秒之后加入基质沥青和矿粉再拌合40秒左右。
(B)湿拌工艺
??将GH-1高粘沥青改性剂按比例（改性剂与沥青的质量比例为8%-15%）直接加入到带搅拌的沥青储存罐中，保持在180℃-190℃的温度下持续搅拌2-4小时，搅拌均匀后即成为成品高粘沥青。使用时将高粘沥青加热至170-175℃后直接泵入沥青混合料拌合楼进行混合料的生产即可。
3、 混合料储存和运输
开级配高黏沥青混合料细集料比较少，散热快，沥青粘度较大，因此应避免较长时间的储存和运输状况。
4、 摊铺和碾压
摊铺和碾压按照正常的施工组织进行，由于高粘改性沥青混合料随着温度的降低自身粘度迅速增大，施工时应在混合料温度较高时尽快碾压成型。
18918818796
