| 额定电压 | 1000 |
|---|---|
| 额定功率 | 标准件 |
| 外形尺寸 | 碳钢 |
| 品牌 | 粉灰输送机 |
| 型号 | 非标 |
| 加工定制 | 是 |
机器结构及工作原理

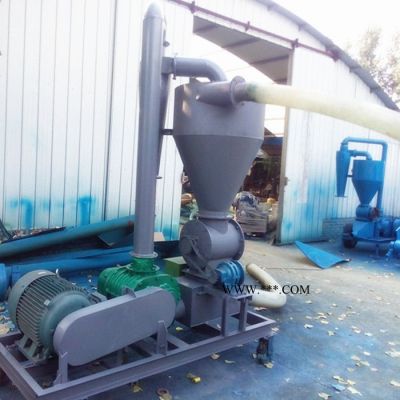

QL系列气力输送机主要由高压风机、分离筒、闭风器、连接管路、吸咀和输送管等部分组 成。其工作原理是，由高压风机产生的负压气流经吸咀，软管将物料吸入，通过分离筒，空气与物料分离，物料旋转向下落到闭风器，经闭风器到风机出口端， 由正压气流通过输送管路压送到需要的地方，与物料分离后的气体则向上通过分离筒的筛网筒（C型机通过除尘器）和连接管路的风量调节阀进入风机。
1、风机：为串联式离心高压风机，主要由风机壳体、叶轮、轴承管和电动机等部件组成，三角带传动。
2、风量调节阀，由指针、调节片、扭力弹簧、止动簧、表盘和管体等零件组成.指针处于表盘绿色位置表示阀门关闭；处于黄红色位置表示阀门开启。

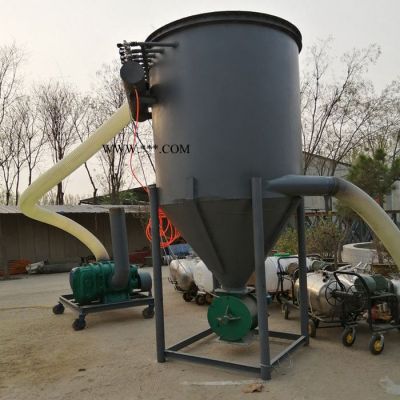

3、分离筒：是物料与气流分离的装置，中间设有筛网筒，起过滤作用。
4、闭风器：由壳体、闭风器端盖、叶轮、密封胶板等零件组成，叶轮轴输入端装有轻型减速器，由电动机通过三角带传动，带动闭风器叶轮转动。
5、吸咀：是该机的喂料装置，在用做单纯吸送、或吸、压混合输送时可以自动将物料吸入，由进料管、外套管等组成。根据输送物料和输送状态，调节进料管与外套 管的相对位置，可以使物料和空气的混合浓度比为状态。
6、输送管路：输送管路采用铁皮管制成接口采用扣压式抱箍连接，装拆方便。
7、电控部分：本公司默认不配。
8、行走部分：由机架和行走轮、牵引杆等组成，可作短途移动。
9、附件：压送料斗（单独压送时使用，根据用户订货配制）。
10、除尘器：用于进入风机前的空气除尘可减轻风机磨损，提高风机使用寿命。
11、集尘箱：用于收集尘土，客户自备。
粉灰输送机好，气力输送系统有自动运行、手动运行和中控运行等方式控制。
粉灰输送机特点：
1、作业模式多样，有单吸作业模式、单压送作业模式、吸压混合作业模式，可根据不同客户、不同作业要求进行选择。
2 、机器小巧灵活、装配快捷方便，结构紧凑、功能齐全，整机从设计上充分考虑了用户群体需求。
3 、粉灰输送机设备具有方便，快捷，省事，省人，省力等特点。
4 、粉尘污染少、操作灵活方便。
粉灰输送机解决不同储灰库粉灰装车扬尘问题。在我国西、北部地区，很多电厂的粉灰储存在方形和圆形库中，库房大小高度不一，多采用铲车等设备装灰，客观上造成扬尘大及环境污染大，粉灰损失大，如采用灰库装车机设备，粉灰输送机报价，将有效避免这一弊端。
气力输送机
型号 QL—3 QL--5 QL—10 QL--15 QL-20 QL-28 QL-35 QL-40
大输送量（m3/h） 3 5 10 15 20 28 35 40
风机功率 （KW） 4 5 7.5 11 15 18.5 30 37
闭风器功率（KW） 0.75 0.75 0.75 1.1 1.1 1.5 1.5 1.5*2
进料管直径（mm） 124 124 150 150 160 160 160 160
输送管直径（mm） 108 108 124 150 160 160 160 160
水平大输送距（m） 10 10 15 15 15 15 20 20
大吸距（m） 6.5 8.5 10 10 13 15 15 15
大扬程（m） 3 3 4 4 5 5 5 6
外形尺寸（mm） 1780* 1780* 1780* 2080* 2320* 2380* 2400* 2500*
长*宽*高 1050 1058 1058 1148 1320 1600 1700 1750
*1550 *1550 *1550 *1800 *2720 *2720 *2720 *2720
标配进出料管总长（m） 6.5+6.5=13 6.5+6.5=13 10+10=20 10+10=20 15+15=30 15+15=30 15+15=30 15+15=30
注：
1.气料分离沙克龙是置于出料管端的气料分离装置，试用于粉尘较多的粮食输送。
2.不锈钢304材质（接触物料部分为不锈钢）为整机价格*3倍。
厂家信誉保障承诺：
因公司皮带机,斗式提升机,螺旋输送机,管式输送机，气力输送机等输送机械生产的规模化。所有配件自产，量产化。包括槽形托辊.平行托辊.锥形调心托辊.摩擦调心托辊.回程托辊.尼龙托辊.不锈钢托辊.橡胶托辊.铰接托辊.支架支柱.冲压轴承座.密封件.橡胶圈.包胶滚筒.传动滚筒.改向滚筒.电动滚筒.逆止器.连轴器.跑偏开关.拉绳开关.头架尾架.中间架支腿的量产。食品专用输送带，耐高温输送带。阻燃输送带，pvc 输送带防滑输送带，耐酸、耐碱输送带，聚酯输送带，尼龙输送带流水线的规模生产,特钢螺旋s叶片，板式链条【斗式提升机，管式输送机，各种刮板输送机】生产线的量产化，斗提冲压畚斗，各类塑料畚斗，管式输送机塑料盘片生产线陆续投产、真正实现了**，直接与用户见面，简化缩短了流通过程.
为此公司郑重承诺:
所有本公司输送类机械、易埙件非人为原因，一年内免费以旧换新；一侓纳入三包范围。
