      斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度，并随需选择提升高度，料斗为自行设计制造，PP无毒料斗使该型斗式提升机使用更加广泛，所有尺寸均按照实际需要设计制造，为配套立式包装机，电脑计量机设计，适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料，可通过包装机的信号识别来控制机器的自动停启。

工作原理

料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。

斗式提升机：适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。

主要构件

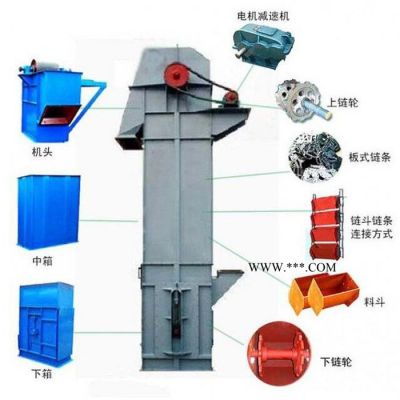

斗式提升机由料斗、驱动装置、顶部和底部滚筒 （或链轮）、胶带 （或牵引链条）、张紧装置和机壳等组成 [1]  。

牵引构件

（1）橡胶带：

用螺钉和弹性垫片固接在带子口，带比斗宽35～40mm，一般胶带输送温度不超过60℃的物料，耐热胶带可以输送达到150℃的物料。

斗式提升机

斗式提升机

（2）链条：

单链条固接在料斗后壁上；双链与料斗两侧相连。链式提升机当料斗宽度为160～250mm时采用单链，当料斗为320～630mm时采用双链，主要缺点是链节之间磨损大，增加检修次数。

（3）链轮：

斗式提升机上的传动链轮。链轮用以与节链环或缆索上节距准确的块体相啮合，是一种实心或带辐条的齿轮，与滚子链啮合以传递运动。

链轮的齿形的设计：链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。

料斗

（1）圆柱形斗：

深斗、斗口呈  倾斜，深度大，用于干燥，流动性好，很好地撒落的粒状物料的输送。

（2）浅料斗：

口呈  倾斜，深度小，用于潮湿的和流动性的粒状物料。

（3）深料斗：

深斗一般物料比较干燥流动性好。

（4）三角形料斗：

物料一般是定向自流式卸料。

（5）尖角形斗：

其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。

主要特点

斗式提升机是一种垂直升运物料的输送设备，它具有结构简单、维护成本低、输送效率高、升运高度高、运行稳定、应用范围广等优点  。

（1）驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。

（2）提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。

（3）运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高.提升机运行平稳，因此可达到较高的提升高度。

（4）使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。
