| 测量范围 | 缆式:0-35m杆式、同轴式:0-6m |
|---|---|
| 测量精度 | 0.1% |
| 产地 | 无锡 |
| 分辨率 | 1mm |
| 工作频率 | 6.8GHz |
| 类型 | 雷达料位计 |
| 售后服务 | 一年保修 |
| 应用领域 | 电力,制药,造纸,冶金,食品与饮料,石化,矿产,化工行业,钢铁 |
| 执行质量标准 | 国标 |
| 品牌 | RIVAN/锐文 |
| 型号 | RW-RD800 |
| 加工定制 | 是 |
| 电流信号 | 4-20mA |

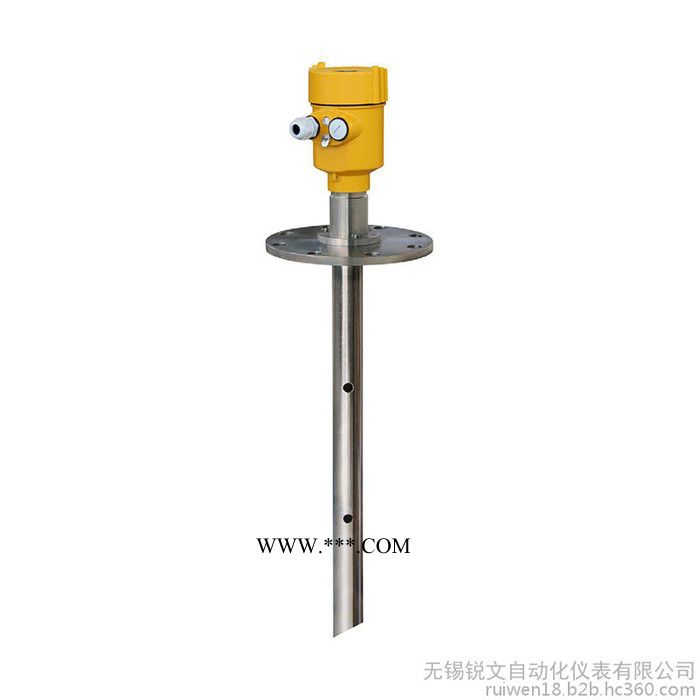

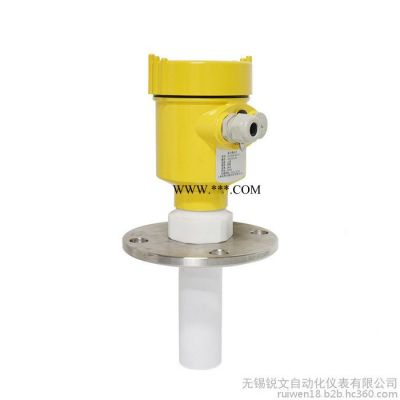

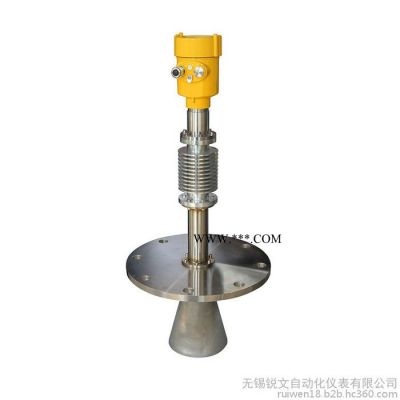

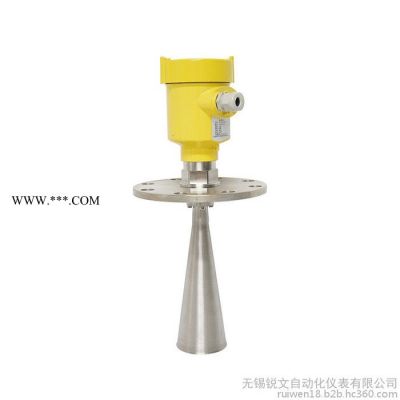

雷达液位计
雷达液位计是将发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和准确的测量。RW-RD800系列雷达物位计即使在工况比较复杂，存在不真实回波的情况下，其用新的微处理技术和调试软件也可以准确的分析出物位的回波。
一、结构原理 ： RW-RD800系列雷达料位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的场合。对人体及环境均无伤害，让顾客买智能雷达物位计买的放心，买的值得。高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和准确的测量。即使工况比较复杂的情况下，存在不真实回波，用新的微处理技术和调试软件也可以准确的识别出物位的回波。 二、雷达料位计产品特点： 雷达料位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上先进的大规模集成电路，利用雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远(35米)、精度高等特点。 三、雷达料位计广泛应用： 雷达料位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。该物位计适用于高温(350℃)、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。 应用介质： RW-RD800系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。 采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。 四、雷达料位计安装位置: 智能雷达物位计尽量远离出料口和进料口。对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的中央。 建议安装在料仓直径的1/4处。 雷达物位计缆式探头或杆式探头离罐壁zui小距离不小于30厘米。探头底部距罐底大约30mm。 探头距罐内障碍物zui小距离不小于200mm。 如果容器底部是锥型的，传感器可以安装罐顶中央，这样可以一直测量到罐底。 五、雷达料位计主要技术参数 ： ★ 工作频率: 6.8GHz ★ 测量范围: 缆式:0-35m杆式、同轴式:0-6m ★ 重复性: ±3mm ★ 分辨率: 1mm ★ 采样: 回波采样54次/s ★ 响应速度: >0.2S(根据具体使用情况而定) ★ 精度: <0.1% ★ 输出电流信号:4-20mA ★ 通讯接口: HART通讯协议 ★ 过程连接: G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150 ★ 过程压力: -1～60bar ★ 电源: 24VDC(±10%)纹波电压:1Vpp ★ 耗电量: max22.5mA ★ 环境条件: 温度:-40℃～+250℃ ★ 外壳防护等级:IP68 ★ 防爆等级:EXiaIICT6 ★ 两线制接线:仪表供电和信号输出共用一根两芯电缆 ★ 电缆入口:M20×1.5(电缆直径5～9mm) 雷达料位计技术参数简介| KTRD800系列智能雷达物位仪表 | | | |
| 类 别 | RW-RD801 | RW-RD802 | RW-RD803 |
| 应 用 | 过程条件简单，腐蚀性的液体、浆料、固体 | 存储或过程容器腐蚀性的液体、浆料、固体 | 适应各种存储容器或过程计量环境，液体、浆料、固体 |
| 测 量 范 围 | 20米 | 20米 | 35米 |
| 过 程 连 接 | 螺纹 | 法兰 | 法兰 |
| 过 程 温 度 | -40-130℃ | -40-150℃ | -40-250℃ |
| 过 程 压 力 | -1.0-3bar | -1.0-20bar | -1.0-40bar |
| 重 复 性 | ± 3mm | ± 3mm | ± 3mm |
| 精 度 | < 0.1% | < 0.1% | < 0.1% |
| 频 率 范 围 | 6.8GHz | 6.8GHz | 6.8GHz |
| 防爆/防护等级 | EXiaIICT6/IP68 | EXiaIICT6/IP68 | EXiaIICT6/IP68 |
| 信 号 输 出 | 4…20mA/HART(两线) | 4…20mA/HART两线) | 4…20mA/HART(两线) |
| RW-RD803 | P | 标准型(非防爆) | 防爆 | |||||||
| | I | 本安型(Exia II CT6) | ||||||||
| F | 隔爆型(Exd II CT6) | |||||||||
| | A | PP/-40~80℃ | 天线材料/工作温度 | |||||||
| B | PTFE/-40~230℃ | |||||||||
| | 1 | DN50 P1.6 | 法兰规格(HG20594-97) | |||||||
| 2 | DN80 PN1.6 | |||||||||
| 3 | DN100 PN1.6 | |||||||||
| 4 | DN150 PN1.6 | |||||||||
| | G | 螺纹G1-1/2 | 过程连接 | |||||||
| N | 螺纹1-1/2NPT | |||||||||
| | | |||||||||
| | | |||||||||
| | 1 | 无 | 容器接管长度 | |||||||
| 2 | 50mm | |||||||||
| 3 | 100mm | |||||||||
| 4 | 150mm | |||||||||
| 5 | 200mm | |||||||||
| 6 | 按用户要求 | |||||||||
| | | Y | 带 | 编程器 | ||||||
| N | 不带 | |||||||||
| | 1 | 两线制 DC24V 4~20mA/HART | 接线方式 | |||||||
| 2 | 三线制DC24V 4~20mA | |||||||||
| RW-RD803 | | 备注
| ||||||||
| 九、雷达物位计安装指南： 安装说明 1. 推荐距离（1）墙至安装短管的外壁： 2. 离罐壁为罐直径1/6处，zui小距离为200mm。 3. 不能安装在入料口的上方（4）。 4. 不能安装在中心位置（3），如果安装在中央，会产生多重不真实回波，干扰回波会导致信号丢失。 5. 如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成不真实回波，在调试仪表的时候应该进行不真实回波存储。 | |
| | |
| 罐内安装 1. 在信号波束内，应避免有如下安装物（1）：例如限位开关，温度传感器等。 2. 对称装置（2），如真空环，加圈，挡板等等。 3. 如果罐内有（1）（2）干涉物件，应采用导波管进行测量。 KT安装选择 1. 天线尺寸：天线越大，波束角越小，干扰回波将越弱。 2. 天线调整：将天线调整到较好测量位置。 3. 导波管：导波管用来避免干扰回波。 | |
| 罐内安装（RW-RD801、RW-RD802） 1. 雷达天线不可向罐壁倾斜。 2. 为了使温度影响zui小化，在对接法兰的连接处必须使用弹簧垫圈。 3. 杆式天线必须伸出安装短管。 4. 垂直放置杆式天线，不要让雷达束指向罐壁。 | |
| | |
| 罐内安装（RW-RD803） 1. 雷达天线不可向罐壁倾斜。 2. 喇叭天线必须延伸出安装短管，否则应使用天线延伸管。 3. 喇叭天线必须调整至垂直，不要让雷达束指向罐壁。 | |
| 安装短管较长时使用天线延伸管 1. 当喇叭长度小于安装短管长度时，应使用天线延伸管。 2. 如果喇叭直径大于安装短管的直径，包括延伸管在内的天线需要从容器里面安装，并将仪表抬高。选择延伸管使仪表至少抬高100mm。 | |
| 导波管内安装 1. 雷达传感器通过导波管或旁通管进行测量，测量管起到导波作用。下面是一个测量管（导波管的构造图） 2. 测量管内壁必须平滑，如果可能的话测量管的内径需要与喇叭口的直径相符，请使用纵伸焊接的不锈钢管。可以通过预先焊接的法兰 盘或焊接头延长测量管。 必须注意： 1. 焊接时，不能产生凸点或凸缘。将法兰和测量管对齐固定，然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑，一定要小心的除去焊缝和不平滑的地方，否则会造成很强的不真实回波。 | |
十、雷达液位计注意事项：
1. 测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
2. 若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C的位置。
3. 理论上测量达到天线上端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的上端至少100mm。
4. 对于过溢保护，可定义一段安全距离附加在盲区上。
5. zui小测量范围与天线有关。
6. 随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。
智能雷达物位计测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。
接线方式
智能雷达物位计的调试:
RW-RD800可以通过三种方式调试：
7. 通过显示调整模块KTPM
8. 通过调试软件KTSOFT
9. 通过HART手持编程器
| 智能雷达物位计的现场编程模块（KTPM） 1. KTPM编程器由6个按键和一个液晶显示屏，可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。 | |
| | |
通过SOFT软件调试
无论那种信号输出，4…20mA/HART,雷达传感器都可以通过软件进行调试。采用SOFT软件进行仪表调试，需要一个仪表CONNECTCAT驱动器。
使用软件调试的时候，给雷达仪表加电24VDC，同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，HART适配器可以和4…20mA线并联。
RW-RD800系列尺寸
智能雷达物位计选型表:
| RW-RD801 | A | 缆式探头 | 探头形式 | ||||||||
| | B | 单杠式探头 | |||||||||
| C | 平行杆式探头 | ||||||||||
| | P | 标准型(非防爆) | 防爆 | ||||||||
| I | 本安型(Exia II CT6) | ||||||||||
| F | 隔爆型(Exd II CT6) | ||||||||||
| | 1 | 螺纹G1-1/2″ | 连接方式 | ||||||||
| 2 | 螺纹1-1/2″NPT | ||||||||||
| 3 | 法兰DN50 PN1.6(HG2094-97) | ||||||||||
| 4 | 法兰DN50 PN1.6(HG2094-97) | ||||||||||
| 5 | 法兰DN50 PN1.6(HG2094-97) | ||||||||||
| 6 | 法兰DN50 PN1.6(HG2094-97) | ||||||||||
| | 1 | 碳钢 | 材质 | ||||||||
| 2 | 不锈钢 | ||||||||||
| | □ | (mm) | 探头量程长度 | ||||||||
| | 0 | 常压 | 工作压力 | ||||||||
| 1 | 1.6 MPa | ||||||||||
| 2 | 2.5 MPa | ||||||||||
| 3 | 4.0 MPa | ||||||||||
| | M | 普通-40~150℃ | 工作温度 | ||||||||
| H | 高温-40~230℃ | ||||||||||
| G | 超高温-40~350℃ | ||||||||||
| | Y | 带 | 编程器 | ||||||||
| N | 不带 | ||||||||||
| | 1 | 两线制DC24V 4~20mA/HART | 接线方式 | ||||||||
| 2 | 三线制DC24V 4~20mA | ||||||||||
| RW-RD801 | | 备注 | |||||||||
产品选型二：
| RW-RD802 | P | 标准型(非防爆) | 防爆 | |||||||
| | I | 本安型(Exia II CT6) | ||||||||
| F | 隔爆型(Exd II CT6) | |||||||||
| | A | PP/-40~80℃ | 天线材料/工作温度 | |||||||
| B | PTFE/-40~230℃ | |||||||||
| | 1 | DN50 P1.6 | 法兰规格(HG20594-97) | |||||||
| 2 | DN80 PN1.6 | |||||||||
| 3 | DN100 PN1.6 | |||||||||
| 4 | DN150 PN1.6 | |||||||||
| | 1 | 碳钢法兰 | 法兰形式 | |||||||
| 2 | 不锈钢法兰 | |||||||||
| 3 | PP翻边法兰 | |||||||||
| 4 | PTFE翻边法兰 | |||||||||
| | 1 | 无 | 容器接管长度 | |||||||
| 2 | 50mm | |||||||||
| 3 | 100mm | |||||||||
| 4 | 150mm | |||||||||
| 5 | 200mm | |||||||||
| 6 | 按用户要求 | |||||||||
| | | Y | 带 | 编程器 | ||||||
| N | 不带 | |||||||||
| | 1 | 两线制 DC24V 4~20mA/HART | 接线方式 | |||||||
| 2 | 三线制DC24V 4~20mA | |||||||||
| RW-RD802 | | 备注 | ||||||||
