| 类型 | 斗式提升机 |
|---|---|
| 斗距 | 280-350 |
| 斗宽 | 160 |
| 提升能力 | 5.4-13 |
| 斗速 | 1.4 |
| 容积 | 0.5-1.9 |
| 物料最大块度 | 25 |
| 提升最大高度 | 可定制 |
| 电机功率 | 可定制 |
| 配套动力 | 可定制 |
| 链条节距 | 带式 |
| 载荷 | 电议 |
| 电源 | 380 |
| 输送最深斗 | 电议 |
| 品牌 | 宏源 |
| 型号 | TD-160 |
供应-粉煤灰提升机|活性炭斗式垂直输送机|陶瓷粉专用提升机
产品名称：TD型斗式提升机
产品型号：TD-160
产品介绍：TD型斗式提升机是我厂基于D型斗式提升机基础上研制而成的新型斗式提升机产品，与D型斗式提升机相比，具有规格多，输送量大，提升高度高，运行平稳可靠，寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效，参照了国际标准和国外先进标准）。
（图）
TD系列斗式提升机产品概述:
TD系列斗式提升机适用于垂直输送堆积密度不大于1.5t/m3的粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。
TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。本机备有四种料斗：Q型（浅斗）、H型（弧底斗）、zh型（中深斗）、sh型（深斗），分别输送各种物料，用户可以根据物料特性来选择适当的料斗。本提升机代号为TD,即带式斗式提升机；产品规格以斗宽表示。
TD系列斗式提升机基本结构:

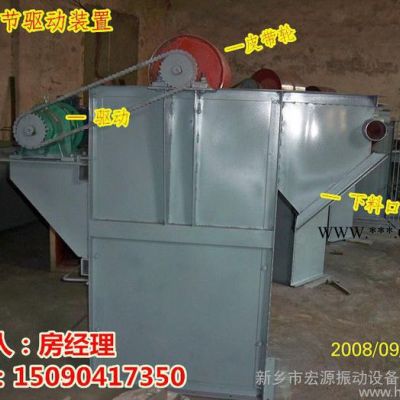

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳,驱动装置,逆止制动装置等组成。适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

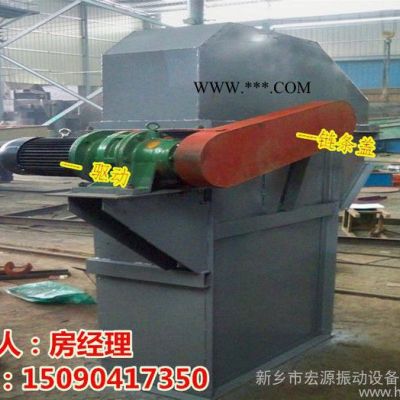

TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式，分别配有YZ型减速器、ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD系列斗式提升机主要特点:
1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
4. 运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
TD系列斗式提升机技术参数表:
| 型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
| 料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
| 输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 斗宽(mm) | 160 | 250 | 315 | 400 | ||||||||||||
| 斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
| 斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 带宽(mm) | 200 | 300 | 400 | 500 | ||||||||||||
| 斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大块(mm) | 25 | 35 | 45 | 55 | ||||||||||||
| 型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
| 料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
| 输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
| 斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
| 斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
| 斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
| 带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
| 斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
| 物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 | ||||||||||
