加工定制 | 是 |
---|---|
类型 | 矿浆提送泵 |
成型周期 | 0.01(秒) |
传动方式 | 直连 |
激振频率 | 960(次/分) |
最大压力 | 7.5(KN) |
整机重量 | 0.28(t) |
振动频率 | 0.96(hz) |
工作气压 | 7.5(Mpa) |
外形尺寸 | 2860*1000(cm) |
装机容量 | 7.5(kw) |
成型压力 | 2.68(吨) |
主振形式 | 自激 |
总功率 | 750(w) |
别名 | 立式渣浆泵,潜水电泵 |
用途 | 提送矿浆 |
品牌 | 联兴 |
型号 | ZLX50,ZJ50 |
【联兴企业·**泵产品展示】郑州联兴冶金设备有限公司·郑州联兴工业泵厂生产供应 高效节能YZ型系列液下渣浆泵 耐磨、耐高温立式渣浆泵 抽浆泵 吸浆泵
关键词:加气砖泵 加气砖机专用泵 加气砖机抽浆泵 加气砖设备配套泵 加长轴液下泵 加长YZ型液下泵 加气砖设备 加气砌块设备 加气混凝土砌块设备 轻质砖设备 轻质隔墙砖(板)设备 蒸养泡沫砖设备 粉煤灰砖设备 免烧砖设备
郑州联兴冶金设备有限公司·郑州联兴工业泵厂 开发出加气块蒸养轻质泡沫砖生产设备配套**—高效节能·耐磨YZ型系列液下渣浆泵设备
联通你我,沟通无限;兴达天下,共荣共兴! 联兴企业,创造价值。其内涵在于,在提供“高性价比产品”和“超越顾客期待”的产品服务基础上,率先在行业内推出“一站式购物店”,-- 利用“中国渣浆泵联盟”产品资源汇聚之优势和“中国泵业信息网”海量的泵业产品供需信息,加上与多家服务信誉好的货运物流企业紧密合作三大优势,不同性能、规格型号泵设备产品,一个电话,一站搞定;为市场及客户提供科学合理、经济实用、高效、便捷的泵设备产品供需渠道平台**价廉的系列产品为消费者提供全方位的服务,真正实现合作共赢,创造价值。
加气块砖专用泵·联兴YZ型系列立式液下渣浆泵的特点及优势
中国**洗煤、耐磨选矿ZLX型系列渣浆泵**产品ZLX2型系列压滤机专用入料渣浆泵,高效节能YZ型系列离心式液下渣浆泵专业生产厂家,中国河南郑州联兴冶金设备有限公司·郑州联兴工业泵厂【官方网址://www.mpump.net】根据市场客户实际需要,科技创新,产品升级,原ZLX1型立式渣浆泵创新升级改型为离心式高效节能YZ型立式液下渣浆泵,升级后的YZ型液下渣浆泵,结构更紧凑,品种规格更齐全,性能更优良,适用范围更广泛;尤为适合与加气混凝土、电厂粉煤灰蒸养免烧轻质砖砖机设备配套,用作各种矿物浆料提升输送作业;经国内外市场近千家用户实际使用验证,性能优良,高效节能,综合效益良好,众口皆杯!
加气砖专用泵·高效节能YZ型系列离心式液下渣浆泵产品详细信息:
联兴YZ型液下渣浆泵性能参数:
型号:100YZ120-60 | 原理:离心泵 | 规格:50YZ25-12,50YZ30-20,50YZ30-30,65YZ50-12,80YZ80-20,100YZ100-30,100YZ160-38,100YZ120-60,150YZ250-40,50YZ36-50,200YZ460-35 |
品牌:联兴 | 泵轴位置:边立式 | 性能:耐腐蚀 |
材质:高铬耐磨合金 | 叶轮吸入方式:单吸式 | 高效,耐高温,耐磨蚀,自吸,无堵塞。 |
材质:过流部件采用特种耐磨材料,耐磨损,效率高。
特点:液下部位的泵轴有足够的刚度,叶轮、泵体之间不设轴承,不采用轴封,可以输送含有较大浓度固体颗粒的介质。
用途:抽吸浓液、稠油、油渣、污蚀液、泥浆、灰浆、流砂及城市排污管道的流动污泥
别名:液下式渣浆泵

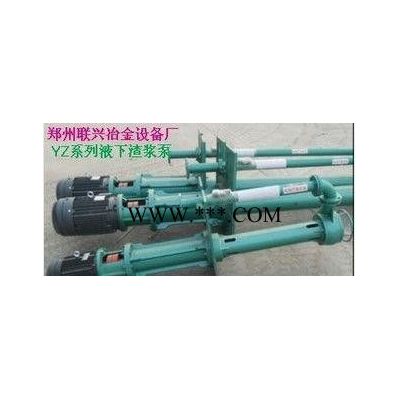

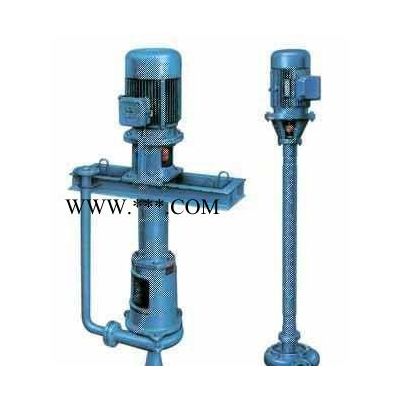

一、联兴YZ型立式液下渣浆泵构造概述
1)YZ型液下渣浆泵是立式单级单吸悬臂式离心泵结构,叶轮为半开式叶轮,在叶轮吸入边延伸处设有搅拌叶片。
2)型号意义:80YZ80-20A
二、YZ型-液下式渣浆泵型号标示释义
80-泵的出口直径(mm)
80-泵的设计点流量(m3/h)
20-泵的设计扬程(m)
A-表示叶轮经**次切割
3)泵的传动方式:泵通过弹性联轴器与电动机连接,从原动机方向看泵为顺时针方向旋转。
三、立式YZ型系列液下渣浆泵原理 结构说明
联兴YZ型泵为单级,单吸悬臂式结构,用轴承座,支承座,联接管连接泵的水力部件,液体由出液管部件排出,泵的叶轮为半开式叶轮,在叶轮叶片进口延伸处设有搅拌叶片,该泵主要特点是在液下部位的泵轴,有足够的刚度,叶轮,泵壳之间不设轴承,不采用轴封,可以输送含有较大浓度固定颗粒的介质。泵插入液下的长度在800-2000之间,如果需要可以配带吸入管。轴封采用较大泵插入液体中运行,不设轴封,传动由立式电动机安装在电机支承和支承座上,用联轴器与泵相连。
立式液下渣浆泵是立式单级单吸悬臂式离心泵结构,叶轮为半开式叶轮,在叶轮吸入边延伸处设有搅拌叶片。泵通过弹性联轴器与电动机连接,从电动机方向看泵为顺时针方向旋转。
四、立式液下泵的装配顺序
1、将双列轴承装在泵轴上,依次装入轴承隔套及上端轴承内圈。
2、将含有轴承的泵轴装入轴承体内,装上轴承密封压盖、挡水圈。
3、依次将上端轴承、轴承压盖、轴承压套、锁紧圆螺母装好。
4、调整轴承间隙:将轴调到轴承体下端方向,调不动为止。固定一圆螺母,另一圆螺母不固定,用撬棒、百分表调出轴向间隙,一般间隙为0.015~0.025mm。然后,背紧螺母,装好泵联。
5、装好联接管、固定盘、后盖、叶轮、泵体、弯管与出水管并固定。注:叶轮与泵壳前端间隙为2~2.5mm。
6、装上电机座与含有电联的电机;即完成整泵的装配过程。
7、泵的拆卸按上述相反步骤进行。
五、立式液下渣浆泵的适用范围
立式液下渣浆泵主要用于环保、新型建材、洗煤、市政工程、火力发电、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、加汽混凝土、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥,以及含有煤块、灰渣的液体。也可作为化工、医药等行业抽吸、输送、排放含有泥砂渣物的流体和有腐蚀性液体、浆体、浆液,粉煤灰浆,煤泥浆,尾矿浆,沉降池灰浆等。
山西省太原地区选煤选矿厂及电力、钢铁工矿与化工防腐企业所需选煤选矿渣浆泵,压滤机专用喂料渣浆泵,加气混凝土、电厂粉煤灰蒸养砖、免烧轻质砖生产线设备配套**选择·耐磨蚀高效节能YZ型液下渣浆泵供应厂家郑州联兴冶金设备有限公司·郑州联兴工业泵厂,官方网站://www.mpump.net; 在线客服:QQ:874560408 厂家服务热线:0371——63055129.渣浆泵品种齐全,性能优良,价格合理,贴心服务;一朝联手,永远是朋友。欢迎新老客户咨询选购。
郑州联兴冶金设备有限公司同时供应加气块蒸养轻质泡沫砖生产成套设备,多种机型设备,一站搞定,方便快捷,经济实惠,欢迎配套使用!
附:加气块蒸养轻质泡沫砖生产工艺流程及设备配置:
