固定式煤粉取样装置

    固定煤粉取样装置，是用于正压直吹式制粉系统一次风送粉管道上煤粉取样专用设备。在磨煤机日常运行中，磨煤机研磨件的磨损、煤种、快度的变化，煤粉细度将产生较大的变化，直接影响锅炉燃烧效率，增加发电成本，因此定期对煤粉细度取样检测，当煤粉细度超过设计值时，及时调整、更换磨煤机研磨件或调整分离器折向门开度，以实现煤粉细度达到设计要求。

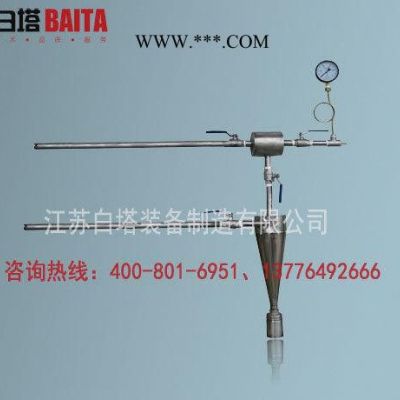

一、推入式固定煤粉取样装置

       1、工作原理

     ⑴、取样工作原理

     推入式固定煤粉取样装置是利用负压抽吸和旋风分离原理将气粉混合物从煤粉管道中抽吸出并进行固气分离而研制成功的。取样过程中，取样管伸入煤粉管道中，所有阀门为开启状态，当压缩空气从出气管道经过射器抽气器，其射流作用必然导致旋风分离器、取样管、取样瓶等部件产生负压，促使煤粉管道中的气粉混合物沿取样管进入取样装置，气粉混合物在旋风分离器中进行固气分离，分离出的煤粉落入旋风分离器下面的取样瓶中，气体则被压缩空气抽吸重新送人煤粉管道中，整个操作过程对工作场所不产生污染。取样前对压缩空气调压阀进行调整，可实现等速取样，使取出的煤粉样品具有代表性。（压缩空气压力一般不超过0.1Mpa）。

     ⑵、防堵措施

     设备使用过程中可以用压缩空气对取样管进行吹扫，防止取样管被煤粉堵塞。

     ⑶、防磨措施

     取样时摇动传动机构，将取样管缓缓地退入煤粉管道中，取样口对着煤粉气流来向，开启所有阀门开始取样。取样完毕，摇动传动机构，将取样管退出煤粉管道中，置于煤粉管道外，避免煤粉气流对取样管的冲刷，达到防磨目的。

       2、安装要求

     ⑴、现场需提供0.4--0.6Mpa压缩空气。

     ⑵、该设备是垂直安装在煤粉管道上具有操作平台600--1000mm处，开安装孔，将固定支座焊接安装在煤粉管道上。

       3、订货须知

     ⑴、订货时提供煤粉管道直径、壁厚。

     ⑵、操作方式（电动、手动）。

二、旋臂式固定煤粉取样装置

     1、工作原理

   ⑴、取样工作原理

   旋臂式固定煤粉取样装置是利用负压抽取和旋风分离原理将气粉混合物从煤粉管道中抽吸出并进行固气分离而研制成功的。取样过程中，取样管为展开伸入煤粉管道中，所有闸门为开启状态，当压缩空气从出气管道经过射器抽气器，其射流作用必然导致旋风分离器、取样管、取样瓶等部件产生负压，促使煤粉管道中的气粉混合物沿取样管进入取样装置，气粉混合物在旋风分离器中进行固气分离，分离出的煤粉落入旋风分离器下面的取样瓶中，气体则被压缩空气抽吸从新送如煤粉管道中，整个操作过程对工作场所不产生污染。取样前对压缩空气调压阀进行调整，可实现等速取样，使取出的煤粉样品具有代表性。 （压缩空气压力一般不超过0.1Mpa）。

   ⑵、防堵措施

   设备使用过程中可以用压缩空气对取样管进行吹扫，防止取样管被煤粉堵塞。

   ⑶、防磨措施

   不取样时，取样管隐藏在外壳体重，置于煤粉管道外。取样时扳动取样操作杆，将取样管展开于煤粉管道中，取样口对着煤粉气流来向，开启所有阀门开始取样。取样完毕，扳动取样操作杆将取样管隐藏在外壳体中置于煤粉管道外，避免煤粉气流对取样管的冲刷，达到防磨目的。

     2、安装要求

   ⑴、现场需提供0.4—0.6Mpa压缩空气。

   ⑵、该设备是垂直安装在煤粉管道上具操作平台1000—1500mm处，向下开500×40mm（长×宽）（具体尺寸按煤粉管道参数计算）的安装孔，焊接安装法兰固定外壳体。

     3.、订货须知

   ⑴、订货时提供煤粉管道直径、壁厚。

   ⑵、操作方式（电动、手动）。
