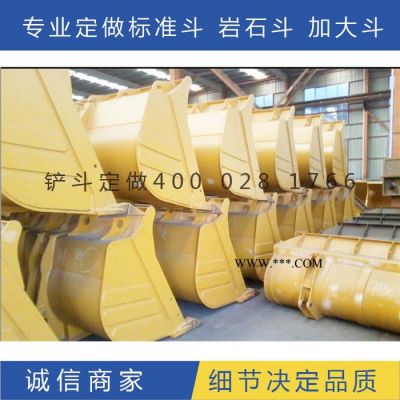

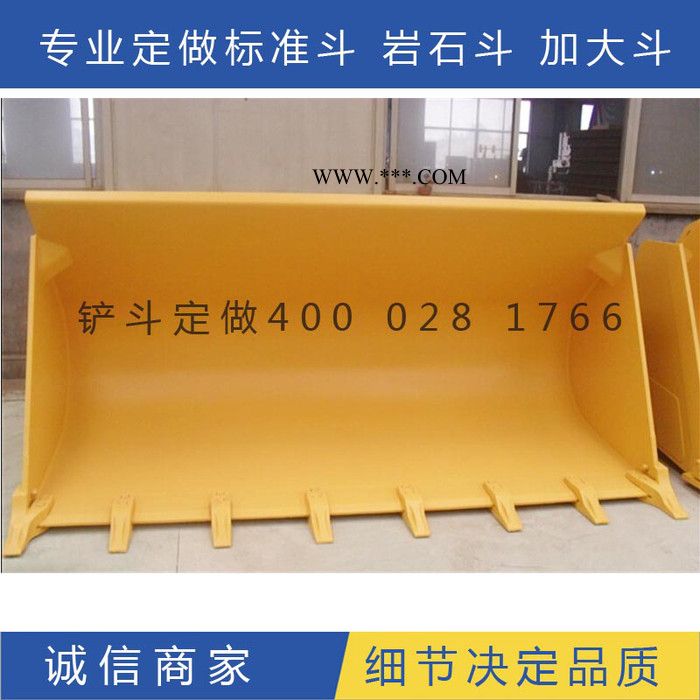

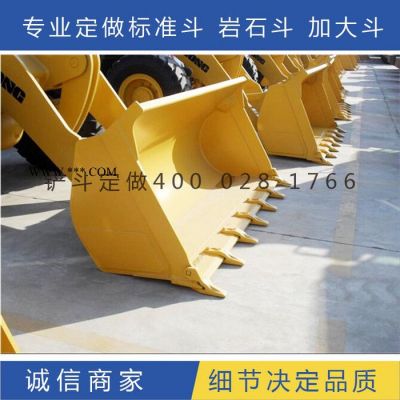

龙工855铲车铲斗武汉钢渣铲斗下调配件价格 岩石王12个厚 龙工LG855N铲车铲斗

龙工855铲车铲斗武汉钢渣铲斗下调配件价格 岩石王12个厚

销售工程机械配件大全：龙工临工柳工厦工徐工山工等装载机铲斗，4.0立方加大铲斗、2.7立方标准铲斗、3.0立方铲斗

岩石王矿山铲斗，其他装载机配件举例如下：

发动机、油门踏板、变矩器、变速箱、驱动桥、前车架、后车架、副车架、储气罐、发动机罩、挡泥瓦、台架、前盖板、驾驶室、平衡铁、托架、轮毂、轮辋、桥壳、箱体、变速箱输出轴、端盖、变矩器壳体、锁定杆、摆架总成、管夹类、紧固件类 铲斗总成  、油箱总成、连杆、动臂、摇臂、斗齿、耐磨板、主刀板、减震器、轴承、黄油嘴、波纹管、垫片、橡胶板、消音器、传动轴、分体法兰、操纵软轴、操纵杆、销轴类、套类、销类、气管类、滤芯类、玻璃类、阀芯类、弹簧类、传感器类、感应塞类、标准件类（垫圈、接头等）高压胶管、高压钢管、滤清器、低压钢管、低压胶管、储液罐、冷凝器、蒸发器、暖风机、空调、水箱、座椅、轴齿轮、驱动轴、箱内行星轮架、箱体内油缸、中盖、受压盘、液位计、树脂管、齿轮泵、转向泵、转向柱、转向器、多路阀、优先阀、单稳阀、压力选择阀、加力泵、工作泵、双联泵、转斗油缸、动臂油缸、转向油缸、先导阀、流量放大阀、驻车制动气室、空气压缩机、轮胎（内、外胎）、主传动总成、仪表台总成、制动钳总成、其它齿轮类；

本文来源：网络。不代表本平台观点，仅供参考。感恩原创作者，版权归原作者所有，如若反馈，烦请平台留言删除。

技术名称：铲斗式挖孔机的制作方法

技术领域：

本实用新型涉及一种建筑机械，具体地说是一种挖掘桩孔的铲斗式挖孔机。

目前北方平原地带的大口径桩孔大都采用人工挖掘，不仅劳动强度大，而且作业人员的安全也得不到保证，还会影响工程进度。为解决上述问

题，建筑工地上出现了一种绞龙式钻孔机。该机工作时冲击大，故此噪音较大，用该机加工的孔径壁面粗糙，下钢筋笼时触碰壁面造成大量砂

土脱落，增加孔底的虚土量，亦此难以保证工程质量。

针对上述情况，本实用新型的目的是提供一种可节省人力、保证作业人员安全且噪音小和可提高工程质量的铲斗式挖孔机。

本实用新型的目的是这样实现的它包括机体和设在机体上的塔体与钻杆提升机、铲斗提升机，塔体的中下部设有中间带方孔的旋转齿圈，该旋转齿圈与并排置于塔体上的摆线减速器齿轮相啮合，旋转齿圈内置有轴承，该轴承的内套与塔体固连，外套与旋转齿圈固连，方形钻杆贯穿旋转齿圈所带的方形孔，方形钻杆的上端通过钻杆提升缆绳与钻杆提升机的绕线轮相连，钻杆的底端连接有松土器和钻头，钻杆的下部从上至下依次设有扶壁器及铲斗，其中扶壁器包含置于钻杆上的轴承和置于该轴承外套上的滑筒托板，该托板上设有水平滑动的顶杆，顶杆的前端固连有沿扶壁板内侧上下滑动的滑板，顶杆的后部设有弹簧，顶杆的末端通过铲斗提升缆绳与铲斗提升机的绕线轮相连，置于钻杆上的轴承内套中间为方形孔；铲斗置于铲斗支撑板上所设的支撑轴上，铲斗支撑板的上端通过铲斗调节板与设在钻杆上的铲斗滑套固连，铲斗的前后两端分别通过自动卸土缆绳与扶壁器中轴承内套下端所固连的悬挂支架相连。

安徽      陕西     湖北         江西      吉林

重庆      四川     贵州         广西      辽宁

柳工855装载机铲斗        柳工50c装载机铲斗       柳工855n装载机铲斗

厦工50装载机铲斗         厦工951装载机铲斗       厦工岩石王铲车铲斗

厦工装载机加大铲斗        厦工953装载机铲斗       厦工30装载机铲斗

柳工855岩石王铲车铲斗      柳工50c岩石王铲车铲斗    柳工855铲车加大铲斗

山工50装载机铲斗          斗山黄金版装载机铲斗       徐工500装载机铲斗

徐工600装载机铲斗         徐工装载机岩石王铲斗     徐工装载机加大铲斗

龙工装载机铲斗    龙工装载机土方斗   龙工装载机标准铲斗   龙工装载机岩石王铲斗

为了提高施工质量，保证孔内壁面光滑和砂土不致脱落，在扶壁器与铲斗之间可设有护壁器及护壁液储罐，其中护壁器包含置于方形钻杆上的固定座和限位卡板以及由两片对应半圆柱面形板构成的护壁圈，每片半圆柱面形板均分别通过两条平行筋与固定座铰接，每片半圆柱面形板的下端均设有铲齿；护壁液储罐置于上述悬挂支架上，护壁液储罐的渗液孔通过管路与护壁圈上所带的小孔相连通。

本实用新型的优点在于通过铲斗铲土挖孔使之噪音大为降低，同时利用护壁器可确保孔径壁面光滑，防止砂土脱落，从而提高工程质量。

以下结合附图对本实用新型作以说明。

图1是本实用新型结构示意图。

图2是

图1中的局部放大视图。

图3是旋转齿圈主视图。

图4是图3的俯视图。

图5是扶壁器结构示意图。

图6是护壁器结构示意图。

由附图可知，本铲斗式挖孔机主要分为地上和地下两部分。其中地上部分包括机体11和设在该机体上的塔体3与钻杆提升机9、铲斗提升机10，

旋转齿圈6中间所带的方形孔套在方形钻杆4上且与摆线减速器5齿轮相啮合，即由摆线减速器5带动旋转齿圈6转动，并由旋转齿圈6带动方形钻

杆4转动，旋转齿圈内置有轴承(图中未画出)，该轴承的内套与塔体3固连，外套与旋转齿圈固连。方形钻杆4的上端所连的钻杆提升缆绳2绕钻

杆提升定向轮1后与钻杆提升机9的绕线轮相连，方形钻杆4可沿旋转齿圈的方形孔自由上下滑动，图中的序号12和13分别为机体行走轮和机体

行走轨道。地下部分包括方形钻杆下部从上至下所设有的扶壁器16、护壁器19、铲斗23、松土器24(由多片犁刀构成)及钻头25，其中扶壁器16

包括置于钻杆上的轴承16-1和与该轴承外套固连的滑筒托板16-2，该托板上设有水平滑动的顶杆16-3，顶杆的前端固连有沿扶壁板16-4内侧上

下滑动的滑板16-5，顶杆的后部设有弹簧16-6，顶杆末端连接的铲斗提升缆绳14经扶壁器定向轮15、铲斗提升导向轮8与铲斗提升机10的绕线

轮相连，轴承16-1的内套中间为方形孔(与旋转齿圈6中间方形孔尺寸相同)，钻杆4可在该孔内上下自由滑动。当铲斗23到达孔底时，铲斗提升

缆绳14处于无负载状态，扶壁板16-4在弹簧16-6的作用下，通过顶杆16-3向孔壁推压，致使扶壁板紧压在孔壁面上。当铲斗工作时，铲斗不断

下落，与轴承相连的滑筒托板，顶杆也随之下落，只有扶壁板不下落，扶壁器中只有轴承内套随钻杆转动，其它均不转动，其作用**是防止铲

斗提升缆绳14缠绕在钻杆4上，当铲斗装满砂土提升时，铲斗提升缆绳14克服弹簧16-6的弹力，使扶壁板向圆心收缩，平稳脱离壁面，使整个

扶壁器与铲斗一同无阻碍地提升到地面；护壁器19包含置于方形钻杆4上的固定座19-2和限位卡板19-1以及由两片对应半圆柱面形板19-3构成

的护壁圈，每片半圆柱面形板均分别通过两条平行筋19-4与固定座19-2铰接。当钻杆旋转工作时，平行筋呈水平状态，当钻杆提升时护壁圈下

落，致使护壁圈与桩孔表面平行脱离，从而无障碍的顺利提升，其作用是可保证孔径一致，孔面光滑，对铲斗起导向作用。护壁圈下面所带的

铲齿19-5用于剥离铲斗剩余砂土；铲斗23置于铲斗支撑板21所设的支撑轴上，铲斗支撑板21的上端通过铲斗调节板20与套在方形钻杆上的铲斗

滑套固连，铲斗的前后两端分别通过自动卸土缆绳22与扶壁器中轴承内套下端固连的悬挂支架17相连，在铲斗调节板20上设有自动卸土卡板26

，上端与悬挂支架17相连、下端带有止卡的自动卸土伸缩节27穿入于自动卸土卡板26所带的中间孔，铲斗工作时，由方形钻杆带动铲斗滑套、

铲斗支撑板与铲斗一同转动，从而达到铲土挖孔的作用。当提升铲斗时，自动卸土缆绳22崩紧，铲斗处于水平状态。当铲斗提升到地上时，将

自动卸土卡板26落到塔体3所带的托板28上，此时扶壁器继续下落，而铲斗滑套、铲斗支撑板及铲斗不再下落，致使自动卸土缆绳松驰，铲斗

倾斜，铲斗内的砂土滑落，至此完成卸土。护壁液储罐18置于悬挂支架17上。护壁液储罐18所带的渗液孔通过管路与护壁圈上所带的小孔19-5

相连通，当护壁圈随方形钻孔转动时，护壁液不断地渗透到桩孔内壁上，使孔壁更坚固。

权利要求1.一种铲斗式挖孔机，其特征是它包括机体和设在机体上的塔体与钻杆提升机、铲斗提升机，塔体的中下部设有中间带方孔的旋转齿

圈，该旋转齿圈与并排置于塔体上的摆线减速器齿轮相啮合，旋转齿圈内置有轴承，该轴承的内套与塔体固连，外套与旋转齿圈固连，方形钻

杆贯穿旋转齿圈所带的方形孔，方形钻杆的上端通过钻杆提升缆绳与钻杆提升机的绕线轮相连，钻杆的底端连接有松土器和钻头，钻杆的下部

从上至下依次设有扶壁器及铲斗，其中扶壁器包含置于钻杆上的轴承和置于该轴承外套上的滑筒托板，该托板上设有水平滑动的顶杆，顶杆的

前端固连有沿扶壁板内侧上下滑动的滑板，顶杆的后部设有弹簧，顶杆的末端通过铲斗提升缆绳与铲斗提升机的绕线轮相连，置于钻杆上的轴

承内套中间为方形孔；铲斗置干铲斗支撑板上所设的支撑轴上，铲斗支撑板的上端通过铲斗调节板与设在钻杆上的铲斗滑套固连，铲斗的前后

两端分别通过自动卸土缆绳与扶壁器中轴承内套下端所固连的悬挂支架相连。

2.根据权利要求1所述的铲斗式挖孔机，其特征是在扶壁器与铲斗之间可设有护壁器及护壁液储罐，其中护壁器包含置于方形钻杆上的固定座

和限位卡板以及由两片对应半圆柱面形板构成的护壁圈，每片半圆柱面形板均分别通过两条平行筋与固定座铰接，每片半圆柱面形板的下端均设有铲齿；护壁液储罐置于上述悬挂支架上，护壁液储罐的渗液孔通过管路与护壁圈上所带的小孔相连通。

技术摘要本实用新型公开了一种铲斗式挖孔机，它主要包括机体、塔体、方形钻杆，铲斗和设在方形钻杆上的旋转齿圈、扶壁器、松土器、钻头以及铲斗提升机、钻杆提升机、由旋转齿圈带动方形钻杆及铲斗旋转，以此实现铲土挖孔之目的，利用扶壁器防止铲斗提升缆绳缠绕在方形钻杆上，该机的特点是噪音小，可确保施工质量，保证作业人员的人身安全。
