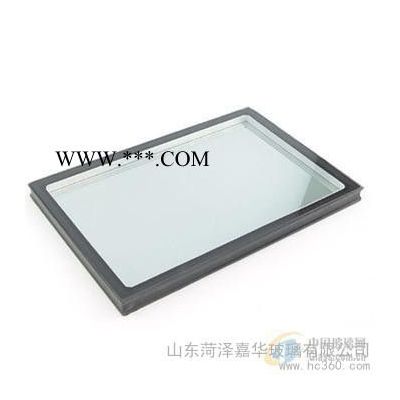

供应菏泽嘉华4mm冰柜单层镀膜钢化玻璃

              冷柜单层镀膜热反射钢化玻璃

1.范围

     本标准规定了冷柜所用的单层镀膜热反射钢化玻璃（以下简称镀膜

玻璃）的技术要求、试验方法、检验规则、标志、包装、运输及贮存等。

 本标准适用于冷柜所用的玻璃的入厂检验和型式试验。

2：引用标准

下列标准包括的条文，通过在本标准中引用而构成本标准的条文，在标准出版时，所有版本均为有效，所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。

GB/T9963  钢化玻璃

GB11614   浮法玻璃

JISR3106  平玻璃的投光率、反射率及阳光热取得率试验方法

GB282      批检查计数抽样程序及抽样表

GB2829   周期检查计数抽样程序及抽样表

3. 技术要求

3.2外观质量

   玻璃基片须采用浮法玻璃，玻璃表面应光洁平整，边棱均需1X45°的倒角，颜色均匀，没有明显缺陷，其它要求见表一。

3.2弯曲度（弧形玻璃除外，需测试）     弯曲度≤0.2％

3.3承载能力

按4.3条执行，加载100kg压力5min,不应有破裂

3.4透光率及红外反射率

透光率≥85％，红外反射率≥80％

3.5表面电阻

25Ω≤镀膜面的电阻≤32Ω

3.6保温隔热性能

玻璃板放置在冷柜上，镀膜面朝下，按照4.6条规定进行试验，测得门外表面中心处，温度≥19.5℃

3.7防凝露性能          按4.7条测试，表面不应凝露。

3.8 玻璃的碎片状态

   取2块试样按照4.8条来进行试验，取两块式样中最大碎片的质量，钢化玻璃厚度为3mm时，最大碎片不得超过20g，玻璃的厚度为4mm时，最大碎片不得超过22g, 所有碎片不得有尖角。

 3.9 化学稳定性

  按4.9条来进行试验，镀膜电阻增加率都不得超过10％。

 3.10 耐磨性 按4.10条来进行试验，膜层应无开路现象。

4. 检验方法

   外观检查 在较好的自然光或散射光照条件下，距离玻璃面600mm左右，用肉眼进行观察。

4.2弯曲度得测量

将式样垂直立放，再把钢板尺的直线边紧靠玻璃边，用塞尺测量钢板尺得直线边与玻璃之间的缝隙，弓型时以弧的高度与弦的长度之比的百分率表示，波形时用波谷到波峰得高与波峰到波峰（或波谷到波谷）得距离之比得百分率表示。

4.3 承载能力试验

在玻璃长度方向端部垫两块相距400mm软垫（可用泡沫垫）玻璃中心上方置（200mmX200mm）的软垫，逐渐在中心软垫上加规定的压力，历时5min。

4.4透光率及红外反射试验按JISR3106中的规定进行。

4.5镀膜面电阻测试

1）在玻璃门的镀膜面上取9个点，其具体位置如图；

2）分别以这9个点为圆心，在直径为60mm范围内，用欧姆表任测一个阻值；（两表笔间距10mm）；

3） 测得九个阻值的平均值符合3.5要求

4.6 保温隔热性能试验

1） 试验条件：环境温度25±1℃，相对湿度70％，在箱内距门玻璃90mm中心处布一感温铜质圆柱，调整温度控器以控制冷柜内温度为－15±1℃ 2）在玻璃中心处上表面布感温点，以测量表面温度。

3） 冷柜稳定运行进行2～3h，记录感温点值三组次，取其平均值。 4.7 防凝露试验

1）试验条件：环境温度25±1℃，相对湿度70％，距门玻璃90mm中心处布一感温铜质圆柱，调整温度控器以控制冷柜内温度为－15±1℃

2）冷柜稳定运行进行2～3h，再稳定运行2h，玻璃表面不应出现凝露现象。

4.8 镀膜钢化玻璃的碎片状态，按GB9963中的5.6条规定进行试验。 4.9 化学稳定性试验

1）在25℃浓度10 wt%的NaOH溶液中浸1小时后，测量膜层电阻应符合3.9条的要求。

2）在25℃浓度6wt%的HCL溶液中浸2分钟后，测量膜层电阻应符合3.9条的要求。

3）在酒精丙酮等溶液中浸5分钟后，测量膜层电阻应符合3.9条的要求。 4.10 在1kg压力下用橡皮反复摩擦膜层1千次，应符合3.10的要求。

5.检验规则

5.1入厂检验

   入厂检验项目：3.1、3.2、3.3、3.5、3.10条。抽样方案按GB2828特殊检查水平S-L，正常检查一次抽样进行，AQL值为1.5。 5.2 型式试验

5.2.1型式试验为本标准规定的全部项目。 5.2.2凡属下列情况之一的进行型式试验      a) 首次供货的产品

     b) 产品材料、工艺有较大的改变，可能影响产品性能时。      c) 对大批量供货的产品每12个月至少一次。 d) 出现较大质量问题时。

5.2.3型式试验的玻璃应从入厂检验合格产品中抽取5片。

6. 包装储存

6.1 包装

     玻璃应用木箱或集装箱包装，每箱中应装同规格的产品，玻璃外表面之间应衬纸并用其它材料填充，箱内应有产品合格证。 6.2 储存

   镀膜钢化玻璃必须存放在有恒定温度的干燥地方，防止玻璃冷凝，由冷凝引起的潮气会使玻璃腐蚀，造成不便移动。

   玻璃应基本垂直存放，倾斜角在5-10℃间以保证堆放稳定，边部用软木的剥皮或毡圈或相对柔软的材料进行支撑，玻璃不应平放堆积（处非表面用平整、整齐硬质材料并用毡圈或相似材料包好，堆放高度控制不超过300mm）。 6.3 标志

每个包装上应标明“朝上”轻搬轻放，小心破碎，玻璃厚度、厂名或商标。 生产编号及生产日期；

包装箱外应标有产品规格、数据、防雨易碎等标志
