承接上海松江区明隐框中空钢化镀膜钢化玻璃幕墙

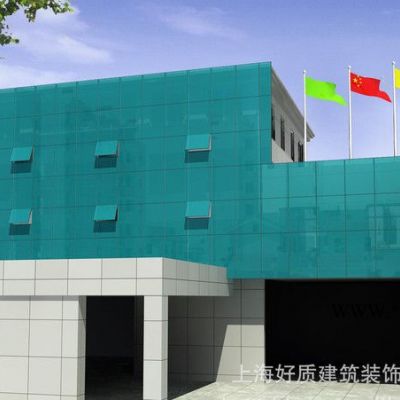

明框玻璃幕墙

明框玻璃幕墙明框玻璃幕墙是金属框架构件显露在外表面的玻璃幕墙。它以特殊断面的铝合金型材为框架，玻璃面板全嵌入型材的凹槽内。其特点在于铝合金型材本身兼有骨架结构和固定玻璃的双重作用

构件式幕墙按照外视效果分为全隐式、半隐式、明框式、干法隐框幕墙四种，半隐式又分显横和显竖两种。按照装配方式分为压块式、挂接式两种。

产品特点：
一、压块式构件幕墙（也叫元件式构件幕墙）
●板块采用浮动式连接结构，吸收变位能力强。
●定距压紧式压块，保证使每一玻璃板块压紧力均匀，玻璃平面变形小，镀膜玻璃的外视效果良好。
●硬性接触处采用弹性连接，幕墙的隔音效果好。
●能够实现建筑上的平面幕墙和曲面幕墙效果。
●拆卸方便，易于更换，便于维护。

二、挂接式构件幕墙（也叫小单元式构件幕墙）：
●安装简捷，易于调整。
●连接采用浮动式伸缩结构，可适应变形。
●适用于平面幕墙形式。
●硬性接触处采用弹性连接，幕墙的隔音效果好。

构件式明框玻璃幕墙
●保温性能——采用断热结构并配置具有隔气功能的共挤胶条，使框的传热系数Uf可达1.94W/m2K。
●满足不同要求——通过选择系列化的断热条及相应的玻璃配置可获得不同的保温性能，以满足不同地区建筑的节能要求。

隐框玻璃幕墙

隐框玻璃幕墙的金属框隐蔽在玻璃的背面，室外看不见金属框。隐框玻璃幕墙又可分为全隐框玻璃幕墙和半隐框玻璃幕墙两种，半隐框玻璃幕墙可以是横明竖隐，也可以是竖明横隐注。隐框玻璃幕墙的构造特点是：玻璃在铝框外侧，用硅酮结构密封胶把玻璃与铝框粘结。幕墙的荷载主要靠密封胶承受

玻  璃：选用浮法钢化玻璃（镀膜）6mm、8mm、10mm、12mm
               选用浮法中空钢化玻璃；
     6mm+6A+6mm；
     6mm+9A+6mm；
     6mm+12A+6mm；
     可根据客户需求采用中空惰性气体玻璃、Low-E玻璃或防弹玻璃。

技术参数：抗风压性能：<=3级
          空气渗透性能：<=3级
          雨水渗透性能：<=3级
          空气隔声量：>=2级
          保温性能：>=6级

玻璃幕墙

玻璃幕墙分类说明:

◆隐框玻璃幕墙说明；

      隐框玻璃幕墙是将玻璃用硅酮结构密封胶(简称结构胶)粘结在铝框上，因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。

◆明框玻璃幕墙说明；

      明框玻璃幕墙的玻璃板镶嵌在铝框内，成为四边均露出铝框的幕墙构件。幕墙构件嵌在横梁、立柱上，形成横粱、立柱均外露，铝框分格明显的立面。明框玻璃幕墙是**          传统的形式，应用广泛，工作性能可靠。

◆点式玻璃幕墙说明；

    由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙称为点支式玻璃幕

◆全玻幕墙说明；

      在建筑物首层大堂、顶层和旋转餐厅，为增加玻璃幕墙的通透性，不仅仅玻璃面板，包括支撑结构都采用玻璃肋，这类幕墙称之为全玻玻璃幕墙。

点式玻璃幕墙

一、产品说明

  由玻璃面板、点支撑装置和支撑结构构成的玻璃幕墙称为点支式玻璃幕墙。根据支撑结构点支式玻璃幕墙可分为工形截面钢架、格构式钢架、柱式钢桁架、鱼腹式钢架、空腹弓形钢架、单拉杆弓形钢架、双拉杆梭形钢架、拉杆(索)形式一和拉杆(索)形式二

上述9种结构可分为三类

(1)金属支撑结构点支式玻璃幕墙：这是**早的点支式玻璃幕墙结构，也是采用**多的结构类型。

(2)点支式全玻璃幕墙：支撑结构是玻璃板，称其为玻璃肋。采用金属紧固件和连接件将玻璃面板和玻璃肋相连接，形成玻璃幕墙。由玻璃面板和玻璃肋构成的全玻玻璃幕墙视野开阔、结构简单，使入耳目一新**大限度地消除了建筑物室内外的感觉。

 (3)杆(索)式玻璃幕墙：支撑结构是不锈钢拉杆或拉索，玻璃由金属紧固件和金属连接件与拉杆或拉索连接。在此类玻璃幕墙的结构中，充分体现了机械加工的精度，每个构件都十分的细巧精致，本身**构成了一种结构美。

 点支式玻璃幕墙是一门新兴技术，它体现的是建筑物内外的流通和融合，改变了过去用玻璃来表现窗户、幕墙、天顶的传统做法，强调的是玻璃的透明性。透过玻璃，人们可以清晰地看到支撑玻璃幕墙的整个结构系统，将单纯的支撑结构系统转化为可视性、观赏性和表现性。由于点支式玻璃幕墙表现方法奇特，尽管它诞生的时间不长，但应用却极为广泛，并且日新月异地发展着。图1—26是一种新型的结构体系——平面网索结构，它的特点是：结构简洁、无任何空间遮挡、通透性**、变形大。

2．点支式玻璃幕墙的特性

 (1)通透性好：玻璃面板仅通过几个点连接到支撑结构上，几乎无遮挡，透过玻璃视线达到**，视野达到**大，将玻璃的透明性应用到极限。

 (2)灵活性好：在金属紧固件和金属连接件的设计中，为减少、消除玻璃板孔边的应力集中，使玻璃板与连接件处于铰接状态，使得玻璃板上的每个连接点都可自由地转动，并且还允许有少许的平动，用于弥补安装施工中的误差，所以点支式玻璃幕墙的玻璃一般不产生安装应力，并且能顺应支撑结构受荷载作用后产生的变形，使玻璃不产生过度的应力集中。同时，采用点支式玻璃幕墙技术可以**大限度地满足建筑造型的需求。

 (3)安全性好：由于点支式玻璃幕墙所用玻璃全都是钢化的，属安全玻璃，并且使用金属紧固件和金属连接件与支撑结构相连接，耐候密封胶只起密封作用，不承受荷载，即使玻璃意外破坏，钢化玻璃破裂成碎片，形成所谓的“玻璃雨”，不会出现整块玻璃坠落的严重伤人事故。

(4)工艺感好：点支式玻璃幕墙的支撑结构有多种形式，支撑构件加工精细、表面光滑，具有良好 的工艺感和艺术感，因此，许多建筑师喜欢选用。

(5)环保节能性好：点支式玻璃幕墙的特点之一是通透性好，因此在玻璃的使用上多选择无光污染的白玻、超白玻和低辐射玻璃等，尤其是中空玻璃的使用，节能效果更加明显。

全玻幕墙

一、产品说明

    在建筑物首层大堂、顶层和旋转餐厅，为增加玻璃幕墙的通透性，不仅仅玻璃面板，包括支撑结构都采用玻璃肋，这类幕墙称之为全玻玻璃幕墙。根据玻璃肋与玻璃面板的相对位置，全玻玻璃幕墙可分为后置式、骑缝式、平齐式和突出式四种。全玻玻璃幕墙一般只用于一个楼层，如首层、顶层等，如今也有跨层使用的。如用于一个楼层，玻璃面板和玻璃肋上下端用镶嵌槽夹持。如楼层较低，例如4-5m，玻璃面板和玻璃肋由下端支撑，其上部与镶嵌槽底应留有足够的伸缩间隙。当玻璃高度超过5m，由于自重，玻璃会发生变形，压应力增加，危险性很大，而且施工中微调整也很困难。若采用上端悬挂，则上述缺点可消除。玻璃板下端与镶嵌槽之间应留有足够的伸缩间隙。安装方式**好不采用干式安装，而采用湿式或混合式安装。玻璃外侧应采用湿式安装，以保证气密性和水密性。判断是否需要把玻璃悬挂起来，应根据下列原则：

   厚度lOmm，高度4m以上；

   厚度12mm，高度5m以上；

   厚度15mm，高度6m以上；

厚度19mm，高度7m以上。

铝板幕墙

结构特点——屋面采用铝单板面材，连接体系采用框架式隐框幕墙连接系统。
●防水性能——可实现具有幕墙标准的I级防水性能。
●艺术表现力——铝单板材料可采用先进氟碳喷涂表面处理技术，具有丰富、持久的色彩表现力。铝单板材料的可塑性可以采用先进的工艺技术实现各种复杂建筑曲面造型。

结构特点——屋面系统由外层的铝蜂窝板。屋面系统与主体采用浮动式连接，完全吸收主体变位。
●防水体系——采用立边咬合屋面与防水卷材双层防水、排水体系。
●防噪与保温性能——复合屋面形成的自然流动空气层使系统具有卓越的隔热、防噪和保温功能。
●艺术表现力——外层金属板可选择多种材料和颜色，并可形成各种复杂空间曲面。

玻璃采光顶

支撑体系——采用预应力张拉索杆结构支撑体系，具有**的采光效果，现代化的艺术理念在这里得到了充分的体现。
●系统可靠——先进的找形技术、预应力几何线性静、动力学分析技术的应用使产品安全可靠。
●防水性能——玻璃面板与桁架之间采用柔性连接体系，玻璃板块之间采用密封胶填充，完全吸收结构变位并具有优越的防水性能。
玻璃屋面有良好的通透效果，能使室内空间与自然天空融为一体。
●玻璃材质的屋面外部效果靓丽，清洗维护成本低。
●通过在屋面上设置开启窗，可以实现自然通风换气及排烟功能。
●施工速度快，有利缩短建设周期。
●主要材料全部采用可再回收利用的环保材料。
