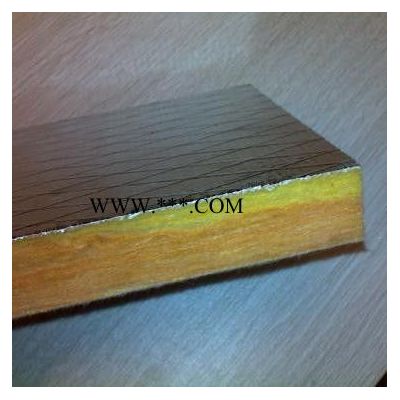

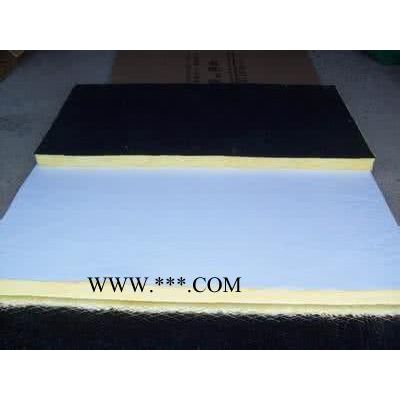

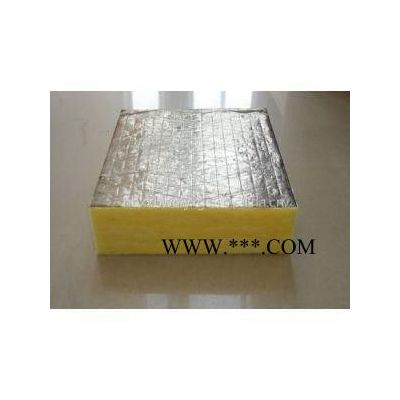

《悦恒》供应 玻璃棉板 贴铝箔玻璃棉板

产品种类	保温板
产品类别	玻璃棉
材质	玻璃棉
产地	河北
导热系数	0.035
等级	A级
类别	防火板
使用温度	600℃
形态	纤维状
形状	板状
颜色	多色
应用范围	各类保温层
用途	保温隔热
种类	玻璃棉制品
芯材	玻璃棉
品牌	悦恒
加工定制	是

基本参数

材质：	玻璃纤维
产品种类：	保温棉
等级：	A级
级别：	A级
形态：	固态
形状：	长方形
应用范围：	其他
用途：	保温隔热
导热系数（常温）：	0.035
品牌：	悦恒
更多属性：	A级

详细说明

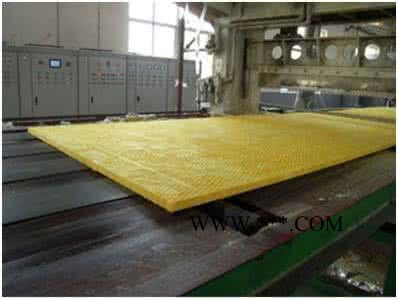

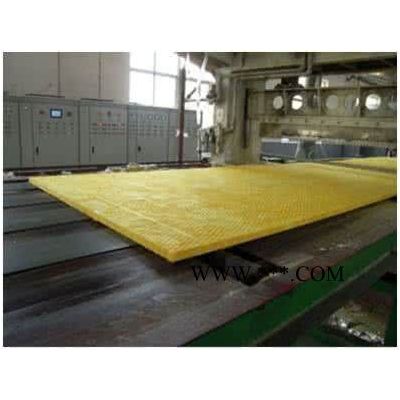

离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。 吸声性能 离心玻璃棉对声音中高频有较好的吸声性能。影响离心玻璃棉吸声性能的主要因素是厚度、密度和空气流阻等。密度是每立方米材料的重量。空气流阻是单位厚度时材料两侧空气气压和空气流速之比。空气流阻是影响离心玻璃棉吸声性能的因素。流阻太小，说明材料稀疏，空气振动容易穿过，吸声性能下降；流阻太大，说明材料密实，空气振动难于传入，吸声性能亦下降。对于离心玻璃棉来讲，吸声性能存在流阻。 在实际工程中，测定空气流阻比较困难，但可以通过厚度和容重粗略估计和控制。 1、随着厚度增加，中低频吸声系数显著地增加，但高频变化不大（高频吸收总是较大的）。 2、厚度不变，容重增加，中低频吸声系数亦增加；但当容重增加到一定程度时，材料变得密实，流阻大于流阻，吸声系数反而下降。对于厚度超过5cm的容重为16Kg/m3的离心玻璃棉，低频125Hz约为0.2，中高频（>500Hz）的吸声系数已经接近于1了。当厚度由5cm继续增大时，低频的吸声系数逐渐提高，当厚度大于1m以上时，低频125Hz的吸声系数也将接近于1。当厚度不变，容重增大时，离心玻璃棉的低频吸声系数也将不断提高，当容重接近110kg/m3时吸声性能达到最大值，50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时，吸声性能反而下降，是因为材料变得致密，中高频吸声性能受到很大影响，当容重超过300kg/m3时，吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的离心玻璃棉。 离心玻璃棉的吸声性能还与安装条件有着密切的关系。当玻璃棉板背后有空气层时，与相同厚度无空气层的玻璃棉板吸声效果类似。尤其是中低频吸声性能比材料实贴在硬底面上会有较大提高，吸声系数将随空气层的厚度增加而增加，但增加到一定值后效果就不明显了。 叠加使用 使用不同容重的玻璃棉叠和在一起，形成容重逐渐增大的形式，可以获得更大的吸声效果。例如将一层2.5cm厚24kg/m3的棉板与一层2.5cm厚32kg/m3的棉板叠和在一起的吸声效果要好于一层5cm厚32kg/m3的棉板。将24kg/m3的玻璃棉板制成1m长的断面为三角型的尖劈，材料面密度逐渐增大，平均吸声系数可接近于1。玻璃棉是用独有的离心技术，将熔融玻璃纤维化并加以热固性树脂为主的环保型配方粘结剂加工而成的制品，是一种由直径只有几微米的玻璃纤维制作而成的有弹性的玻璃纤维制品，并可根据客户不同的使用要求选择防潮贴面在线复合. 因其具有大量微小的空气空隙,使其起到保温隔热、吸声降噪及安全防护等作用，是建筑保温隔热、吸声降躁的材料。独特优点, 独特技术，压缩包装后回弹率为99.2% 。 柔软细长的玻璃纤维大限度减少施工中产生飞絮。
