- 品牌/型号：中实三水/TYM200
- 品牌：中实三水
- 型号：TYM200
- 适用物料：砂轮料，矿石料
- 应用领域：磨具磨料、电子微分、化工、冶金、医药
- 加工批量：1－10（L）
- 驱动功率：100－200（KW）
- 研磨篮容量：1－10（L）
- 介质尺寸：0.00（mm）
- 行程：0.00（mm）
- 外形尺寸：0.4*0.3*0.85（m）mm
- 重量：35（kg）kg
- 工作方式：颗粒研磨机
- 类型：专用研磨机
- 驱动方式：电动研磨机
- 作用对象：钻头
- 加工定制：是
关键词：研磨机 专用研磨机 电动研磨机 颗粒研磨机 颗粒研磨机 超硬材料研磨机
常州中实三水机械科技有限公司

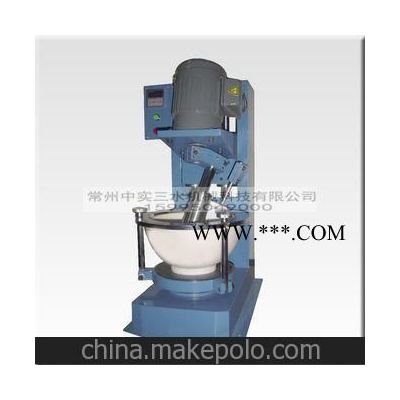

TM200医药行业用固体颗粒微粉研磨机
一、原理
1、被研磨加工的是粒径较粗的固体颗粒，放在陶瓷研钵里；
2、陶瓷研钵的底面是一个严格意义上的半球面，坚硬、耐磨、十分光滑，陶瓷研钵由慢转速的减速电机驱动进行自转；
3、陶瓷研棒的棒头也是一个严格意义上的半球面，研棒的中心线与研钵中心线相交成一个比较合适的斜角度。研棒伸入研钵内，研棒内设置了压缩弹簧，棒头在弹簧的作用下与研钵底部紧紧贴在在一起。研棒被快转速的减速电机驱动，做类似于锥形体锥面轨迹的转动。
4、研钵和研棒，各自的这种运动，对粗颗粒形成了一种巧妙的碾压式研磨。
5、由于陶瓷研钵和研棒所形成的研磨运动，对固体颗粒的研磨机会都是均等的，微粉粒度非常均匀。
6、研磨时间的选择，可通过自动化控制实现时间的设定。通过一个合理的时间段的研磨之后，粗颗粒被研磨成为很细的微粉颗粒，颗粒粒度能达到微米级，有的能达到纳米级。
二、应用领域
1、 超硬材料微粉，例如：金刚石砂轮磨料微粉。
2、 电子微粉，例如：半导体微粉、多晶硅微粉。
3、 树脂微粉。
4、 食品微粉，例如：咖啡粉。
5、 医药微粉。
6、 化工微粉，例如：碘微粉。
三、组成部分
机身、研钵驱动、陶瓷研钵、陶瓷研棒、研棒驱动、上下移动总成、控制盒
四、技术规格参数表
序号 | 项 目 | 单位 | 规格参数描述 |
1 | 研钵口径 | mm | 200 |
2 | 研钵深度 | mm | 120 |
3 | 研棒转速 | rpm | 100 |
4 | 研钵转速 | rpm | 5 |
5 | 研棒功率 | w | 100 |
6 | 研钵功率 | w | 40 |
7 | 研钵材质 |
| 高铝陶瓷 |
8 | 研钵材质 |
| 高铝陶瓷 |
9 | 长×宽×高 | mm | 450×300×650 |
10 | 重量 | kg | 35 |
11 | 电压 | v | 220 |
12 | 可否设定运行时间 |
| 可以 |
五、优点：
1、研磨效果好－研磨均匀、超细；微粉无损耗
2、 可定时控制，一人可操作多台设备
常州中实三水机械科技有限公司
1、联系人：何先生
2、电话：0519-83297822
3、手机：15995049000
4、网址：www.chzhzhsh.cn
5、邮箱：chzhzhsh@163.com
中实公司其它产品：
液体搅拌机
一、中实搅拌机的优点介绍：
1、节能：配置节能桨叶，比普通桨叶节能30%以上；
2、可靠：采用钢制的机座，配置性能过硬的台湾品牌减速电机，根据实际工况需要而设计和采用针对性的防腐材料或防腐表面处理；
3、使用方便、位置易调：夹持机构可调，既可水平夹持，也能垂直夹持；
4、性价比高：只要和我司长期合作的战略合作伙伴，我司将提供一个具有竞争力的价格；
5、中实公司拥有自主研发的搅拌机计算机选型软件，只需要输入一些工况参数和技术要求，就能将客户所需要的搅拌机的技术参数确定下来，非常实用和可靠。
二、常规的规格型号表
1、下表内的规格型号，中实公司常年备货，可在二日内发货：
| 序 号 | 搅拌机 规格型号 | 减 速 电 机 | 桨 叶 | 搅 拌 轴 | 联 轴 器 | 机 座 | |||||||||||
| 减速器 型式 | 功率 kw | 转速 rpm | 材质 | 桨叶 规格型号 | 桨叶 外径 | 桨叶 毂 内径 | 桨叶 毂 外径 | 桨叶 毂 高度 | 材质 | 轴 主体 外径 | 轴的 连轴段 外径 | 轴的 毂段 外径 | 轴 长度 | ||||
| 1 | AA250-83-160 | 小行星 齿轮 | 0.25 | 83 | 304 | 160-40*50-24 | 160 | 24 | 40 | 50 | 304 | 25 | 18 | 24 | 600，700 800，900 | 无 | 无 |
| 2 | AA250-83-210 | 小行星 齿轮 | 0.25 | 83 | 304 | 210-40*50-24 | 210 | 24 | 40 | 50 | 304 | 25 | 18 | 24 | 700，800 900，1000 | 无 | 无 |
| 3 | AA370-83-260 | 小行星 齿轮 | 0.37 | 83 | 304 | 260-40*50-24 | 260 | 24 | 40 | 50 | 304 | 25 | 18 | 24 | 800，900 1000，1100 | 无 | 无 |
| 4 | AA370-83-310 | 小行星 齿轮 | 0.37 | 83 | 304 | 310-40*50-24 | 310 | 24 | 40 | 50 | 304 | 25 | 18 | 24 | 800，900 1000，1100 | 无 | 无 |
| 5 | AA550-V-350 | 摆线 针轮 | 0.55 | 可变 | 304 | 350-50*55-30 | 350 | 30 | 50 | 55 | 304 | 32 | 30 | 30 | 800，900 1000，1100 | 有 | 无 |
| 6 | AA550-V-400 | 摆线 针轮 | 0.55 | 可变 | 304 | 400-50*55-30 | 400 | 30 | 50 | 55 | 304 | 32 | 30 | 30 | 900，1000 1100，1200 | 有 | 无 |
| 7 | AA750-V-500 | 摆线 针轮 | 0.75 | 可变 | 304 | 500-50*55-30 | 500 | 30 | 50 | 55 | 304 | 32 | 30 | 30 | 900，1000 1100，1200 | 有 | 无 |
| 8 | AA750-V-600 | 摆线 针轮 | 0.75 | 可变 | 304 | 600-50*55-30 | 600 | 30 | 50 | 55 | 304 | 40 | 30 | 30 | 1200，1300 1400，1500 | 有 | 无 |
2、除以上表内的规格，中实公司可根据客户的具体要求，选型设计后制造，一般情况下，可在15个工作内发货。
三，中实公司的服务理念：
1、诚信、负责、热情的做人和做企业的基本原则，说到的一定做到；
2、创新技术和工艺，积极为客户提供质量过得硬，性价比非常高的产品。
磁力传动搅拌机
一、“静密封”的密封原理：
动力输入与输出之间通过磁力传递扭矩和能量；在动力输入与输出之间设置有耐压的不锈钢隔离罩，结构上成为纯粹的静密封结构。
二、产品性能优势和特点：
1、中实磁力传动搅拌技术的卓越优势一：动力性
优选优质磁钢，采用1.5的扭矩传递的保险系数，确保磁力传动的动力强劲和高度平稳性。
2、中实磁力传动搅拌技术的卓越优势二：抗震性
采用最实用而又合理的结构设计，使磁钢得到自我保护，避免在高速运转和相互吸引之下不出现破碎，抗震性非常出色。
3、中实磁力传动搅拌技术的卓越优势三：耐高温
在磁力传动装置与输出总成之间，巧妙地设置有水冷装置，可以确保即使在高温介质环境中长期运转，磁钢也不会退磁。
4、中实磁力传动搅拌技术的卓越优势四：高效节能
这是一种轴流式节能型桨叶，该桨叶按照流体力学的低耗高效要求设计，制造上采用精密模具模压成型，所有焊接全部采用氩焊工艺。
该桨叶比同类型的普通搅拌桨叶节能30％以上。
配置中实品牌的节能型搅拌桨叶，带给顾客的是高效节能的运行效果。
5、中实磁力传动搅拌技术的卓越优势五：密封双保险
采用磁力传动技术，理所当然，能实现罐内或釜内的严格密封。
磁力传动的输出总成里的轴承，是能接触到介质的部位和零件，要实现免受罐内介质的污染或影响，有时候也非常的重要，中实公司已经为这种需要研制出一种创新型组合密封技术，可以确保输出总成里的轴承乃至隔离罩内部的转子，都免受罐内介质的污染或影响。
运用可靠的磁力传动技术，又配置组合式密封技术，为用户实现特殊密封要求环境的“密封双保险”。
在侧入式和底入式磁力传动搅拌机里配置这种“密封双保险”，将大大提高侧入式和底入式磁力传动搅拌机的可靠性和实用性，大大降低运行成本和维护成本。
6、中实磁力传动搅拌技术的卓越优势六：高度防腐
我们掌握了出色的设计和应用防腐材料、防腐结构、防腐工艺的技术和经验，能为客户量身定做，实现各种防腐要求。
