- 品牌：维克多
- 型号：XMP120*3
- 工作原理：圆盘式研磨机
- 用途：制样研磨机
- 应用领域：矿山
- 研磨盘规格：750*700*480mm
- 最大进样尺寸：-1.5mm
- 最终出料粒度：-0.074mm
- 研磨套件材料：见详情
- 研磨罐容积：见详情
- 产量：-0.074mmkg/h
- 功率：0.37kW
- 外形尺寸：750*700*480mm
- 重量：105kg
- 最大给料粒度：-1.5mm
- 产物粒度：-0.074mm
- 最大处理量：30g
- 电动机功率：0.37kw

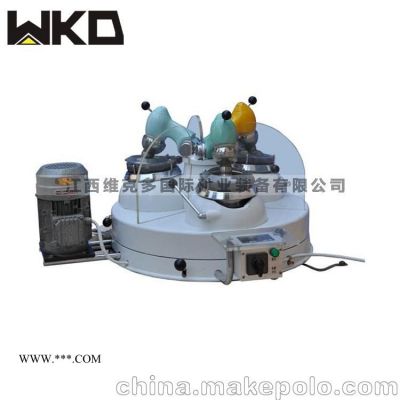

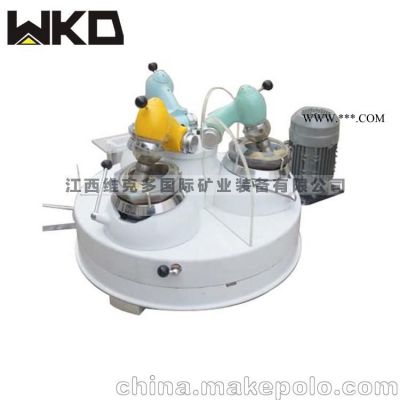

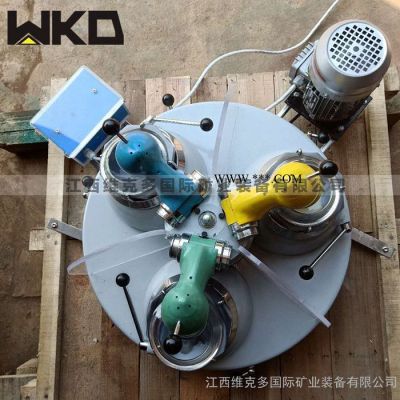

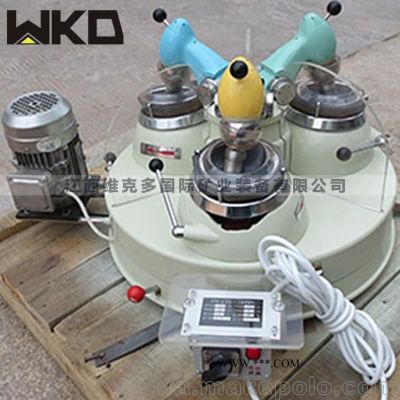

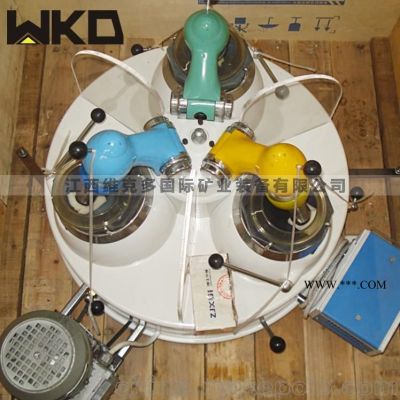

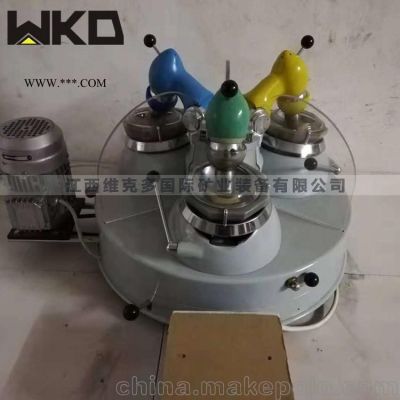

XPM- Φ 120 × 3 三头研磨机是一种干法磨细分析样品的研磨设备 , 配备了时间数码显示和定时装置。主要供冶金、建材、化工、煤炭、水电、商检、地质等部门实验室磨细分析样品之用 , 也可以供有关方面作为磨细一般少量物料之用。
设备描述：噪音低、工作清洁方便。设备安装无需地基处理。可配液晶显示定时器，任意设置研磨停机时间。
二、技术参数
序 号 | 项目 | 数值 | |
1 | 研钵直径 | Φ120 mm | |
2 | 磨头数目 | 3个 | |
3 | 研棒转速 | 220 r/min | |
4 | 研钵转速 | 9 r/min | |
5 | 给料粒度 | -1.5 mm | |
6 | 出料粒度 | -0.074 mm | |
7 | 每钵处理量 | 30 g | |
8 | 电动机 | 型 号 | AO27124 |
|
| 功 率 | 370 w |
9 | 外形尺寸 | 780×750×500 mm | |
10 | 重 量 | 105 kg | |
三.设备的主要安装、使用及维护方法
安装：
本机是由制造工厂装配调试后整机销售的，用户收到本机时应进行必要的检查，主要观察、消除在运输过程中可能产生的影响。本机安放在有抽风除尘装置的工作台上。本机不需要基础安装，清理包装油脂，在未接上皮带前接好电源和地线。试开车，使电机按标定的方向运转，以防止电动机反转。电动机反转会使一些连接件松动，或损坏设备。确定电动机运转方向与标定的方向一致后，方可装上电动机皮带进行试车。
使用：

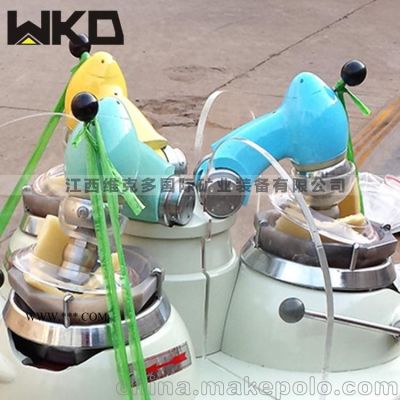

1.装料；将磨头往上抬起靠放在座盖上，拿下研钵上的罩子将待磨物料放入钵体内，罩上罩子，放下磨头。
2.研磨；启动电机，顺时针转动离合器手柄，即可合上摩擦离合器，使磨头研钵转动，从而对物料进行研磨。
3.卸料；逆时针转动离合器手柄断开摩擦离合器，使研棒和研钵停止运动。抬起磨头，取下钵罩，将接料容器放于接料架的相应位置，转动位于研钵左上方的长手柄使研钵旋转升至接料器上方搁住，用毛刷将研钵内的物料粉末刷入接料容器，卸料完后将研钵复位，重新开始装料。
4.转位；当电动机在运转时而需要磨头换位时，只要用左手轻压一下位于接料架左下方的定位器手柄套，研磨机上部即可自行转动，当转至120°即另一个研钵至卸料位置时，自行停止。在电动机没有运转的情况下需要换位时，操作方法同前，但需要用手轻转一下转盘即可。
