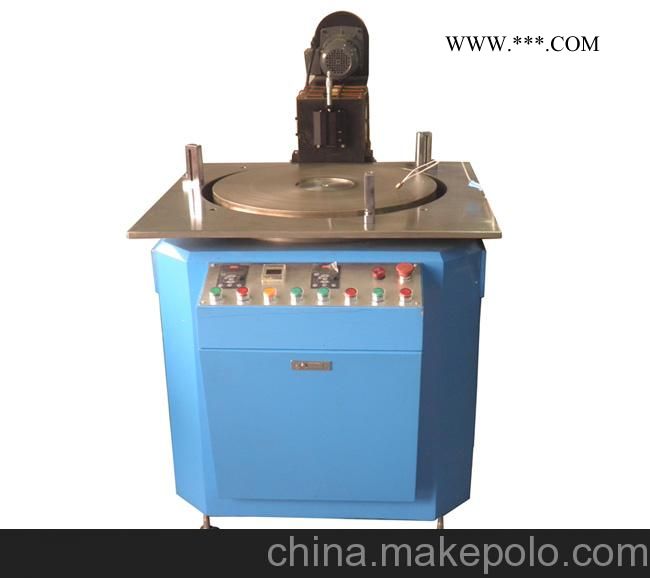

- 品牌/型号：昌宏
- 研磨机类型：圆盘式研磨机
- 加工批量：18L
- 砂轮转速：0-60rpm
- 主电机功率：2.2kw
- 重量：700kgkg
工作原理：
1．本研磨机为精密研磨抛光设备，被磨、抛材料放于研磨盘上，研磨盘逆时钟转动，修正轮带动工件自转，重力加压的方式对工件施压，工件与研磨盘作相对运转磨擦，来达到研磨抛光目的。
2．研磨盘修整机构采用油压悬浮导轨前后往复运动，金刚石修面刀给研磨盘的研磨面进行精密修整，得到理想的平面效果。
特 点：
1．通常研磨盘修面的方式是采用电镀修整轮来修面，这种方式得到的修面不太理想，通过修整机构修面后，平面度可达到±0.002mm，加工工件平面度可达到±0.0005mm（φ50mm）
2．系列研磨机工件加压采用压重块加压和气缸加压两方式，压力可调；
3．系列研磨机采用PLC程控系统，触摸屏操作面板，研磨盘转速与定时可直接在触摸屏上输入。
| 型号 | YM-15LX | YM-18LX | YM-20LX | YM-24LX |
| 研磨盘规格 | φ380×φ140×12t | φ460×φ140×12t | φ510×φ160×12t | φ610×φ180×12t |
| 最大工件尺寸 | φ130mm | φ170mm | φ190mm | φ230mm |
| 陶瓷修正轮规格 | φ178mm×φ140mm3个 | φ220mm×φ180mm3个 | φ240mm×φ200mm3个 | φ280mm×φ240mm3个 |
| 研磨盘转速 | 0~200rpm | 0~200rpm | 0~180rpm | 0~160rpm |
| 定时范围 | 99分59秒 | 99分59秒 | 99分59秒 | 99分59秒 |
| 主电机功率 | 1.5KW. 380V 3相 | 1.5KW. 380V3相 | 2.2KW. 380V 3相 | 3.7KW. 380V 3相 |
| 修面电机功率 | 0.1KW. 380V3相 | 0.1KW. 380V3相 | 0.2KW. 380V3相 | 0.2KW. 380V3相 |
| 修面速度 | 0---250 mm/分钟 | 0---250 mm/分钟 | 0---250 mm/分钟 | 0---250 mm/分钟 |
| 外形尺寸 | 750×1200×1550 | 800×1250×1550 | 950×1480×1600 | 1050×1600×1700 |
| 重量： | 550kg | 680kg | 850kg | 1100kg |
