近年来，随着房地产开发以及城市基础设施的全面发展，混凝土行业竞争非常激烈。要想在这一市场中占得一席之地，首先，确保混凝土质量的前提下，控制成本。树立企业品牌形象，扩大市场影响力；理论上可通过使用高效减水剂和矿物掺合料降低水泥用量。但目前情况而言，聚羧酸等高效减水剂价格昂贵，而C25.C40强度等级占绝大部分，使用后成本反而提高；粉煤灰的应用已经非常成熟，单其强度发展慢，在掺合料上有严格控制，很难再有潜力可挖，而矿粉与水泥存在一定的差价，等量取代后经济效益是显而易见的。因此，矿粉己成为理想的掺合料逐渐被广大混凝土企业采用。我们在矿粉应用方面做了一些工作，并作以下介绍。矿渣微粉又称矿粉、粒化高炉矿渣粉的简称。以粒化高炉矿渣为主要原料，掺加少量石膏磨制成一定细度的粉体，简称矿渣粉。矿渣粉分为三个级别：S105，S95，S75级主要是以矿粉活性指数区分的。
是现今配制混凝土的重要材料，通过使用粒化高炉矿渣粉，可有效提高混凝土的抗压强度，降低混凝土的成本。同时对抑制碱骨料反应，降低水化热，减少混凝土结构早期温度裂缝，提高混凝土密实度，抗渗和抗侵蚀能力有明显效果。
1原材料的选择与技术指标
1.1矿粉
选用的是淮安淮钢集团有限公司生产的S95级矿粉。
1.2水泥选用
是泉头集团枣庄金桥旋窑水泥有限公司生产的P.O42.5级水泥。
1.3粉煤灰
选用的是淮安华能电厂的II级粉煤灰，细度为17.6％(0.045mm)，烧失量为2.9％，需水量比为96％，含水率为0.2％。
1.4细骨科
产于宿迁骆马湖含泥量为1.9％，级配合理细度模数为2.5％，表观密度为2530K咖，，空隙率42％。
1.5粗骨料
产于山东的5.25mm连续级配碎石，含泥量0.5％，压碎值6.9％，针片状8％，表观密度2730Kg／m3，空隙率43％。
1.6外加剂
江苏苏博特新材料有限公司生产的JM.10型高效减水剂，掺量为1.8％，减水率为17.7％，密度1.1499／cm3，含固量29.03％，坍落度1小时经时变化量50mm。
2混凝土配合比

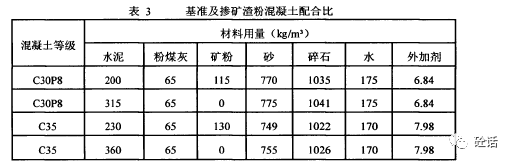

2.1选择具代表性的两组C30、C35(矿粉掺量为胶凝材料的30％)配合比。

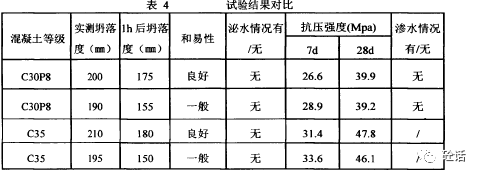

2.2混凝土拌合物坍落度及和易性根据GB/T50081抗渗及耐久性测定根据GB/T50080；抗压强度测定根据GB/T50082进行，试验结果见表4。
3矿粉对混凝土拌合物的工作性的影响
表4试验结果可以看出掺有矿粉的混凝土较普通混商品混凝土要求有很好的和易性和泵送性，从凝土具有更好的和易性，凝结时间有所延长，这一特性对高温天气泵送施工非常有利。这是因为在水泥水化初期，矿渣粉分布并包裹在水泥颗粒的表面，可以改善混凝土界面区的结构并减少水泥初期水化物相互搭接的作用，降低了新拌混凝土的屈服应力，使屈服应力在较长的时间内处在较低水平，优越于水泥的保水效果，减缓水份的蒸发速度。因此使混凝土坍落度经时损失有所改善，具有很好的工作性，有利于混凝土的泵送施工。
18918818796
