| 类型 | 反击式破碎机 |
|---|---|
| 应用领域 | 冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门，以及高速公路建设、水利工程、建筑碎石、机制砂加工等 |
| 给料粒度 | 300（mm） |
| 出料粒度 | 10（mm） |
| 生产能力 | 50-90T（kg/h） |
| 耗电 | 55-75（kw） |
| 重量 | 12800（kg） |
| 电动机功率 | 55KW |
| 粉碎程度 | 细磨机 |
| 驱动方式 | 电动 |
| 最大进料边长 | 300 |
| 作用对象 | 石料 |
| 规格 | PF-1010 |
| 品牌 | 千科 |
| 型号 | PF-1010 |

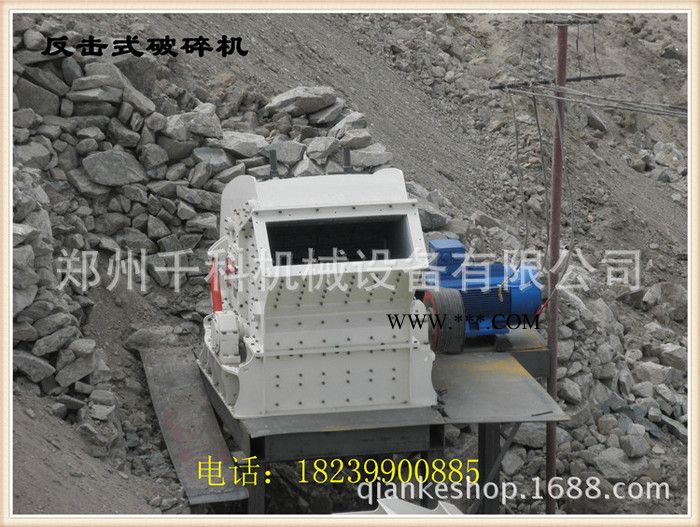

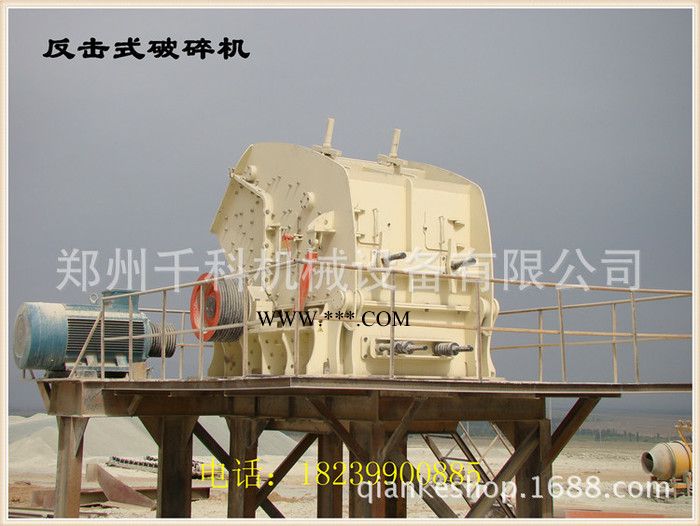

反击式破碎机简称反击破，是破碎生产线中二次破碎的重点设备。PF系列反击式破碎机是上海山启在吸收国内外先进技术，结合国内砂石行业具体工矿条件而研制的最新一代反击式破碎机。该机采用最新的制造工艺，独特的结构设计，其中无键联接及液压启臂技术不仅降低了客户的运营成本，而且增加了生产效率。其加工成品呈立方体，无张力和裂缝，粒形相当好，能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等)，其排料粒度大小可以调节，破碎规格多样化。目前，该机已被广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。
性能特点
1、进料口大、破碎腔高、适应物料硬度高，块度大、产品石粉少；
2、反击板与板锤间隙能方便调节，有效控制出料粒度，颗粒形状好；
3、结构紧凑、机器刚性强、转子具有大的转动惯量；
4、高铬板锤，抗冲击、抗磨损、冲击力大；
5、无键连接，检修方便，经济可靠；
6、破碎功能全、生产率高、机件磨耗小、综合效益高。
工作原理
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。 石料由机器上部直接落入高速旋转的转盘；在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎，从下部直通排出。形成闭路多次循环，由筛分设备控制达到所要求的粒度。
内部结构
反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。
产品参数
型号 | 转子尺寸(mm/inch) | 进料口尺寸(mm/inch) | 最大进料边长(mm/inch) | 处理能力(t/h) | 功率(kw) | 重量(t) | 外形尺寸(mm) |
PF-1007 | Φ1000×700(Φ40"×28") | 400×730(16"×29") | 250(10") | 15-60 | 37-55 | 9.8 | 2440×1580×2672 |
PF-1010 | Φ1035×1050(Φ41"×42") | 400×1080(16"×43") | 300(12") | 50-90 | 55-75 | 12.8 | 2650×2150×2900 |
PF-1210 | Φ1250×1050(Φ50"×42") | 400×1080(16"×43") | 300(12") | 70-130 | 110-132 | 17 | 2800×2150×2900 |
PF-1214 | Φ1250×1400(Φ50"×56") | 400×1430(16"×57") | 300(12") | 90-180 | 132-160 | 20.8 | 2850×2400×2900 |
PF-1315 | Φ1320×1500(Φ52"×60") | 860×1520(34"×60") | 350(14") | 120-250 | 180-220 | 24.8 | 3100×2800×3160 |
PF-1318 | Φ1320×1500(Φ52"×72") | 880×2000(35"×80") | 350(14") | 150-260 | 220-260 | 26.8 | 3100×3210×2613 |
PF-1320 | Φ1320×2000(Φ52"×80") | 900×2030(36"×81") | 500(20") | 160-350 | 260-300 | 34 | 3320×3218×2613 |
PF-1520 | Φ1512×2000(Φ60"×80") | 1315×2040(52"×81") | 700(28") | 350-450 | 400-450 | 44 | 4138×3422×3649 |
PF-1620 | Φ1612×2000(Φ64"×80") | 1315×2040(52"×81") | 700(28") | 400-600 | 500 | 47 | 4236×3572×3735 |
PF-1820 | Φ1800×2000(Φ72"×80") | 1620×2040(64"×81") | 700(28") | 550-800 | 630-710 | 66 | 4471×3250×4008 |
