| 出料粒度 | 0.177-0.020 |
|---|---|
| 电机功率 | 详见设备技术参数表 |
| 规格 | 各种 |
| 进料粒度 | 30-45 |
| 生产能力 | 3-40 |
| 适用物料 | 矿石 |
| 外形尺寸 | 根据客户要求定做 |
| 新旧程度 | 全新 |
| 应用领域 | 化工 |
| 原理 | 气流粉碎机 |
| 重量 | 详见设备技术参数表 |
| 主轴转速 | 以具体设备型号为准 |
| 粉碎程度 | 中碎机 |
| 物料含水量 | 8% |
| 最大物料硬度 | 莫氏硬度在9.3级以下 |
| 品牌 | 维科重工 |
| 型号 | Q系列 |

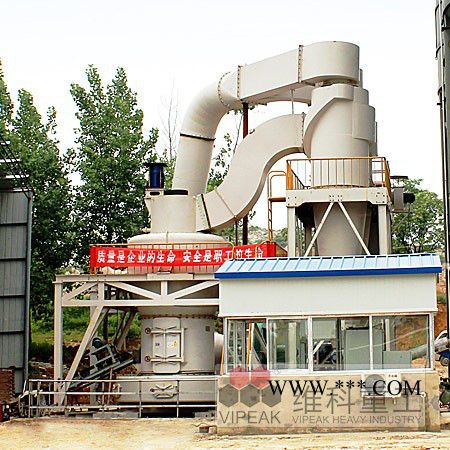

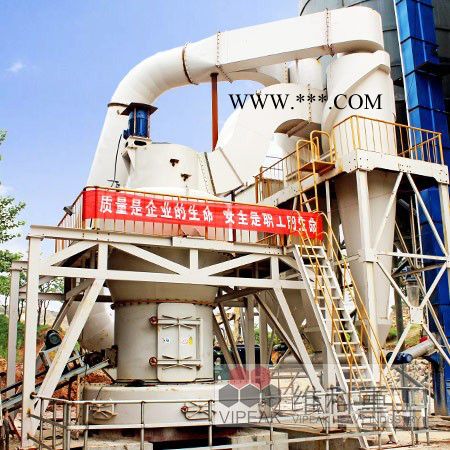

YGMXO-Q欧版加强型磨粉机是维科重工**粉体专家融合欧洲先进的研磨制粉技术，并经过大量实践，精心研发出来 的具有国际先进技术水平的高端设备。该机具有主机转速变频、弧形无阻力风道、磨环压紧调整外置等特点。YGMXO-Q欧版加强型磨粉机整机结构是由主机、减速机传动装置、鼠笼式分析机、管道装置、鼓风机、旋风集粉器及脉冲除尘器组成，其附属设备由颚式破碎机、畚斗提升机、电磁振动给料机、电控柜等组成。该机主要适用于冶金、建材、化工、矿山等莫氏硬度在9.3级以下，湿度在6%以下的各种非易燃易爆矿产物料的粉磨加工。
1、风道弧形设计，减少风阻、降低风量损失、使物料流向性好，从而增大进入分析机选粉率。
2、主机采用双基础形式，安装于钢筋混凝土浮动地基上，浮动地基通过减震器与地面相连，有效减轻主机震动。
3、采用鼠笼式超细选粉机，配用变频器控制转速，成粉粒径可在100-800目之间任意调节；相较于传统的叶盘式分析机，分级精度更高，运行更平稳，可以长期稳定。
4、旋风集粉器改为旁路集粉器，减小集粉器的压力损失，收尘收料效果更好；增加维修平台，使操作和维护更方便。
工作原理工作过程（ 粉磨物料过 程）：大块状物料经颚式破碎机破碎到所需粒度后，由 提升机将物料送至储料斗，再经振动给料机将料均匀定 量连续地送入主机磨室内进行研磨，粉磨后的粉子随风 机气流上升。经笼式分析机进行分级，符合细度的粉子 随气流经管道进入旁路大旋风收集器内， 进行分离收 集，再经出粉电磁阀排出即为成品粉子。气流由旁路大 旋风收集器上端回风管吸入鼓风机，本机整个气流系统 是密闭循环的，并且是在正负压状态流动的。
欧版加强型磨粉机：
| 型号 | 磨环内径尺寸 （毫米） | **大进料粒度 （毫米） | 主机转速 （转/分） | 成品细度 （目） | 产量 （吨/小时） | 主机功率 （千瓦） | 风机功率 （千瓦） | 分析机功率 （千瓦） |
| YGMXO130-Q | Φ1300 | <35 | 110 | 80-600 | 2.5-18 | 90-132 | 90-110 | 7.5-22 |
| YGMXO138-Q | Φ1380 | <35 | 103 | 80-600 | 3-18 | 110-132 | 110-132 | 11-30 |
| YGMXO160-Q | Φ1600 | <35 | 90 | 80-600 | 4.5-28 | 160-220 | 160-185 | 11-37 |
| YGMXO175-Q | Φ1750 | <40 | 84 | 80-600 | 5.2-32 | 185-250 | 185-220 | 37-45 |
| YGMXO190-Q | Φ1900 | <40 | 72 | 80-600 | 6.5-55 | 185-355 | 220-315 | 45-55 |
| YGMXO230-Q | Φ2300 | ≤50 | 66 | 80-600 | 11.5-70 | 560 | 560 | 75 |
注： ①表中处理能力是以粉磨石灰石（SiO <1%）为例，其产品的通筛率为80%。
②本机型可根据不同生产要求如物料、细度、工艺、环保等要求选择不同配置，具体请联系相关业务负责人洽谈。
