| 等级 | 一级 |
|---|---|
| 规格 | 230*114*65mm |
| 抗压强度 | 80 |
| 类别 | 耐火砖 |
| 品牌 | 正耐 |
| 型号 | GY-90 |
| 加工定制 | 是 |
| 耐火材料 | 定型耐火材料 |
www.naihuozhuan.net/nhz/gangyuzhuan/56.html

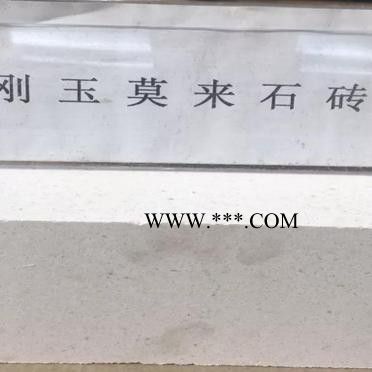

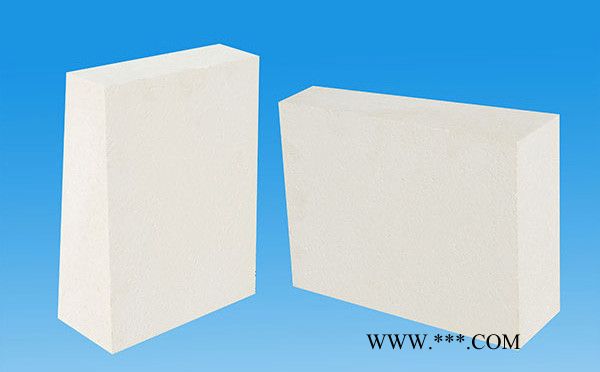

1、刚玉莫来石砖是一种含高纯氧化铝的耐火资料，氧化铝经过固熔于方和构成低胀大的刚玉莫来石砖，可增大液相对耐火相的潮湿角，进步直接结合程度，生成抱负的方镁石-镁铬尖晶石-微裂纹复合结构，使镁铬质资料具有良好的荷重软化温度、高温强度、抗侵蚀性、热震稳定性、较低的导热率和较好的挂窑皮性。
2、刚玉莫来石砖在现有的烧成带耐火材料中具有功能/价格比值，并由此成为一种被广泛运用的耐火材料。不同种类的刚玉砖因为成分和工艺的不同，安排结构差异，其功能也不同。
3、耐火度较高，可达1790℃以上。荷重软化开始温度1600～1700℃。常温耐压强度70～260MPa。抗热震性良好。有烧结莫来石砖和电熔莫来石砖两种。烧结莫来石砖以高铝矾土熟料为主要原料，加入少量黏土或生矾土作结合剂，经成型、烧成而制成。电熔莫来石砖以高矾土、工业氧化铝和耐火黏土为原料，加入木炭或焦炭细粒作还原剂，成型后采用还原电熔法来制造。电熔莫来石的结晶比烧结莫来石大，抗热震性比烧结制品好。他们的高温性能主要取决于氧化铝的含量和莫来石相与玻璃分布的均匀性。主要用于热风炉炉顶、高炉炉身和炉底、玻璃熔窑蓄热室、陶瓷烧结窑、石油裂解系统死角炉衬等。
4、刚玉莫来石砖理化指标:
| 项目 | 电熔刚玉砖 GY-99 | 刚玉莫来石砖 GYM-95 | 刚玉莫来石砖 GYM-90 | 刚玉莫来石砖 GYM-80 |
| Al2O3%≥ | 99 | 95 | 90 | 80 |
| SiO2%≤ | 0.3 | 3.0 | 9.0 | 18 |
| Fe2O3%≤ | 0.2 | 0.2 | 0.4 | 0.4 |
| 体积密度g/cm3≥ | 3.2 | 3.0 | 2.9 | 1.8-2.7 |
| 常温耐压强度MPa≥ | 75 | 100 | 100 | 60 |
| 耐火度℃ | 1790 | 1790 | 1790 | 1790 |
| 荷重软化点℃0.2MPaKD≥ | 1700 | 1700 | 1700 | 1650 |
| 重烧线变化（%）1600×3h≤ | 0.2 | 0.2 | 0.2 | 0.3 |
| 热稳定性 次1100℃水冷饮≥ | 6 | 10 | 10 | 20 |
