| 别名 | 振动筛 |
|---|---|
| 产品类型 | 全新 |
| 电机功率 | 1.5kw |
| 类型 | 旋振筛 |
| 筛孔尺寸 | 根据客户要求（mm） |
| 筛面层数 | 1-3层 |
| 适用对象 | 茶叶,粮食,铝/锌等金属灰,沙子/泥土,塑料,脱水蔬菜粉,药 |
| 外形尺寸 | 1000（mm） |
| 应用领域 | 化工,食品,制药 |
| 用途 | 工业用 |
| 执行质量标准 | 国标 |
| 筛网材料 | 金属丝编织网 |
| 品牌 | 东汉 |
| 型号 | DH-1000-1 |
| 加工定制 | 是 |
| 物料运行轨迹 | 圆振筛 |

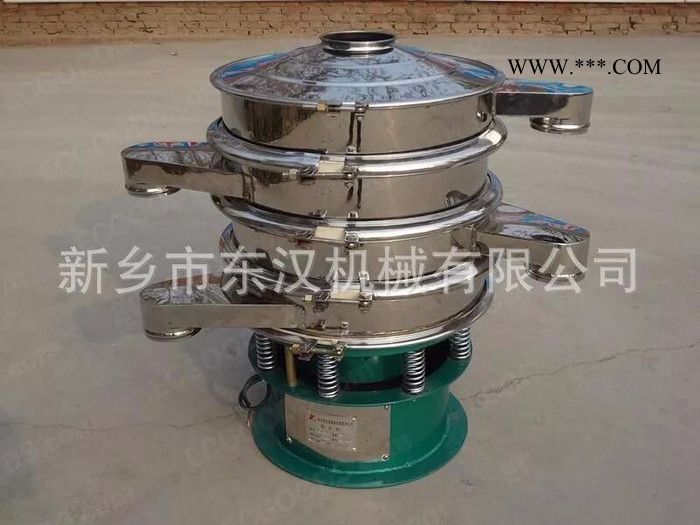

1.产品介绍
三次元振动筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。
2.工作原理
三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，**终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。
3.结构组成
电机）、隔振装置（一组支承弹簧）、底座等几部分组成，其中，筛盖与筛框为振动部分，其它部分为非振动部分，另外，底座兼有支承功用。筛框为旋振筛的主要参振部分。筛框通常由板材卷焊而成，其上下端均有一承接圈，下内部设有一法兰圈，用于固定筛网组件等结构。
4产品特点
1.体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。
2.筛分精度高、效率高，任何粉、粒、粘液类均可使用。
3.筛网不阻塞、粉末不飞扬、筛分**细可达500目（28微米）过滤**细可达5微米。
4.独特网架设计（子母式）、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。
5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作（医药用除外）。
