| 材质 | 石墨 |
|---|---|
| 产品认证 | SGS |
| 厚度 | 0.025多种厚度 |
| 耐温 | 400 |
| 颜色 | 黑色 |
| 阻燃性 | 94VO |
| 品牌 | 深圳市高导科技有限公司 |
| 型号 | GD |
| 加工定制 | 是 |
| 耐温范围 | 300℃到500℃ |

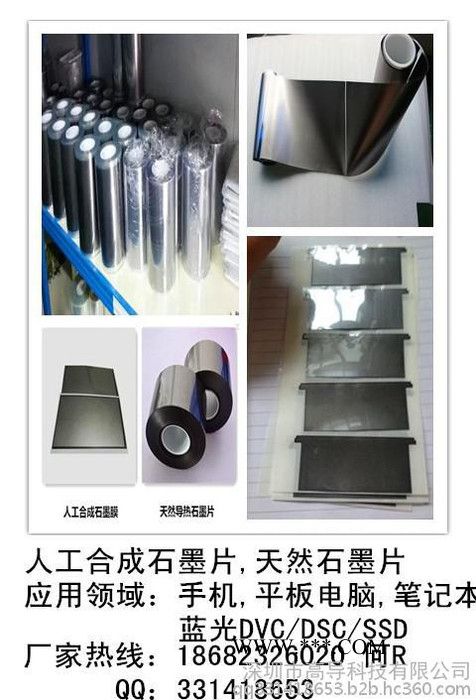

高导热人工合成热解石墨片
型号:ZZXGS-17/25/40/70/100
本产品是人工合成石墨聚合物，具有超薄，高导热，柔软，耐高温等特点，是提供散热解决方案的 理想材料，应用于高精集成电子产品。可以模切定制形状大小，可以背胶背膜满足不同需要。
特性 |
|
| 应用 |
|
| 规格需求 |
|
. 导热系数： 600-1800 W/m-k | . 智能手机 |
| .客户需求尺寸冲型或裁切 | ||||
. 柔软，定制化尺寸 | . 蓝光 DVD/DSC/SSD |
|
|
| |||
. 低热阻 |
|
| . 通信设备 |
|
|
|
|
. RoHS UL 认证 |
|
| . 平板电脑 |
|
|
|
|
|
|
| . 热电产品 |
|
|
|
|
|
|
| . 其他 |
|
|
|
|
料号编码原则: |
|
|
|
|
|
|
|
说明: ZZXGS-17-M1-P1 |
|
|
|
|
| ||
ZZXGS: 代表人工合成石墨片 | 17: 代表厚度 (μm) |
|
|
| |||
M1: 代表单面背胶 (0.01mm) | M2: 代表双面背胶 |
|
|
| |||
P1: 代表单面背黑膜(0.015mm) | P2: 代表双面背黑膜 |
|
|
| |||
物理特性: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
产品型号 |
|
| ZZXGS-17 | ZZXGS-25 |
| ZZXGS-40 | ZZXGS-70 |
|
|
|
|
|
|
|
|
厚度(mm) |
|
| 0.017±0.005 | 0.025±0.005 |
| 0.04±0.010 | 0.07±0.010 |
|
|
|
|
|
|
|
|
导热系数 | X,Y 水平方向 |
| 1500-1800 | 1300-1500 |
| 900-1300 | 900-1300 |
(W/M-K) |
|
|
|
|
|
|
|
Z 垂直方面 |
| 15-20 | 15-20 |
| 15-20 | 15-20 | |
|
|
|
|
|
|
|
|
热扩散系数(cm^2/s) |
| 9.39-9.94 | 8.40-8.96 |
| 7.62-9.80 | 8.30-11.07 | |
|
|
|
|
|
|
|
|
密度(g/cc) |
|
| 2.13 | 2.10 |
| 1.08 | 0.85 |
|
|
|
|
|
|
|
|
比热率(50 °C )(J/g.K) |
| 0.85 | 0.85 |
| 0.85 | 0.85 | |
|
|
|
|
|
|
|
|
工作温度 (°C ) |
|
| 400 | 400 |
| 400 | 400 |
|
|
|
|
|
|
|
|
扩张强度 | X,Y 水平方向 |
| 39 | 28 |
| 20 | 19.2 |
(MPa) |
|
|
|
|
|
|
|
Z 垂直方向 |
| 0.1 | 0.4 |
| 0.4 | 0.65 | |
|
|
|
|
|
|
|
|
弯曲测试(times)(R5/180°) |
| >10000 | >10000 |
| >10000 | >10000 | |
|
|
|
|
|
|
|
|
导电系数 (S/m) |
|
| 2.0x106 | 2.0x106 |
| 0.96x106 | 0.96x106 |
