| 材质 | 碳钢 |
|---|---|
| 产地 | 沧州 |
| 规格 | DN25-DN2500 |
| 结构形式 | 立式 |
| 适用范围 | 管道辅助材料 |
| 种类 | 管托 |
| 品牌 | 昊盐 |
| 型号 | 定制 |

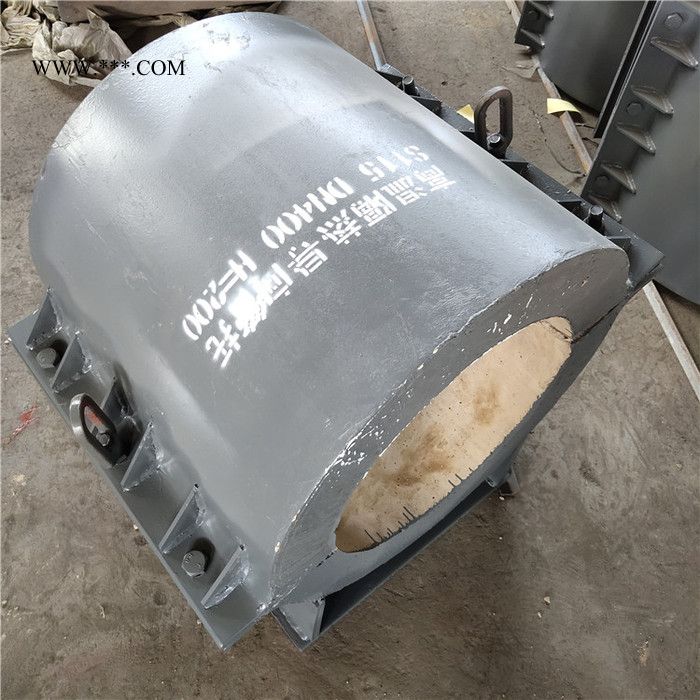

隔热型支吊架管部主要由隔热块、隔热块保护罩和非焊接式管部三部分组成。隔热块是隔热型支吊架管部的关键部件。因此，必须对隔热材料进行大量的全面测试和分析工作。试验应包括：隔热材料的化学成分是否符合有关技术标准；是否含有超标准的有害物质；隔热材料是否有引起的奥氏体不锈钢产生应力腐蚀裂纹的趋向；隔热块的抗压强度是否能满足支吊架应有的承载能力；隔热块在地震荷载下或管道其他振动荷载下是否会损坏。
在隔热块结构试验的基础上，为了证实它在核级管道上使用的可靠性，还需对隔热型支吊架管部结构进行整体静载试验和相当于H电站 40年使用寿命的 10 万次交变载荷试验。
此外，对其在垂直管道上的应用还应进一步作静态极限试验，即沿管道方向施加轴向荷载，测定介于管道和管夹之间的结构隔热块特性。结构隔热块损坏的机理是沿管道的轴线方向，靠管道一侧的内表面产生撕裂损坏。一般说来，如果隔热块与管道之间的磨擦系数不小于 0.6，只要根据管道的实际外径将结构隔热块内径做成负偏差，并加大结构隔热块的长度和管夹的宽度，把带保护罩的隔热块与管道牢牢夹紧**可用于垂直管道的支吊，并允许有较大的荷载等级。

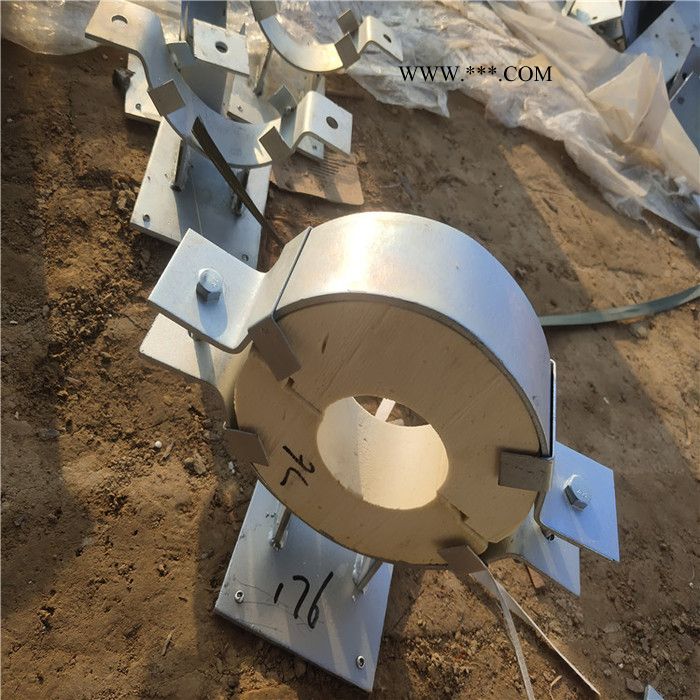

隔热块保护罩一般用碳钢板制成再电镀涂层。如有特殊需要，也可用铝板或不锈钢板制成。对于水平管道支架，用圆周角为 180°的金属外壳包住下半部隔热块，用圆周角为 220 °的金属外壳包住上半部隔热块。在安放好下半部结构隔热块后，再将上半部结构隔热块平推插入**使结构隔热块联成整体，从而节省许多人工，为简单面廉价的安装方法创造条件。保护罩的长度应根据管道规格、荷载及结构隔热块的抗压强度确定。
管夹、管箍、管卡、管托和滚筒等结构型式大部可用作隔热型支吊架管部，原来采用合金钢或不锈钢材料制作的零部件均可改用碳钢制作。
隔热型支吊架管部结构型式也是多种多样的。隔热型导向支架结构，集隔热块、保护罩和导向支架管部为一整体，这样现场安装简便、迅速。
