| 型号 | XF-YCMD2000 |
|---|---|
| 重量 | 在线液体密度计 |
| 精度 | 0.001g/cm3 |
| 产地 | 厦门 |
| 品牌 | SeeSoaFa/鑫雄发 |

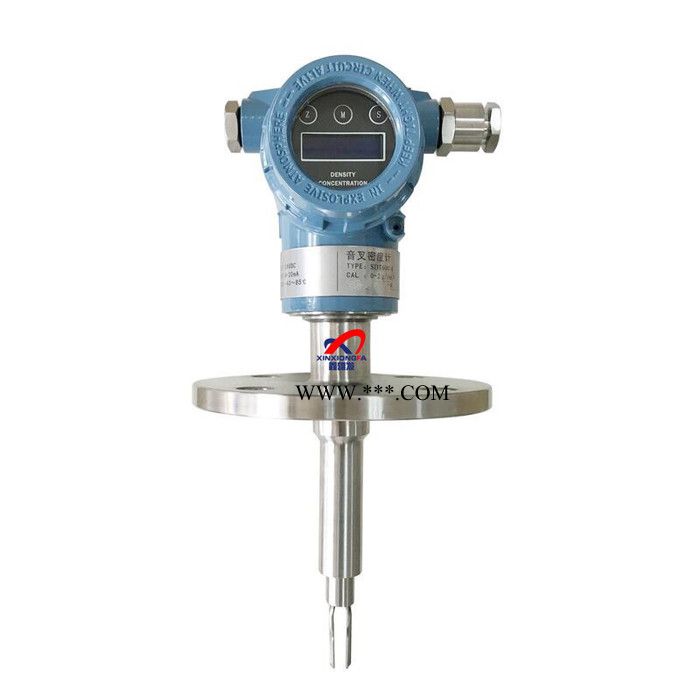

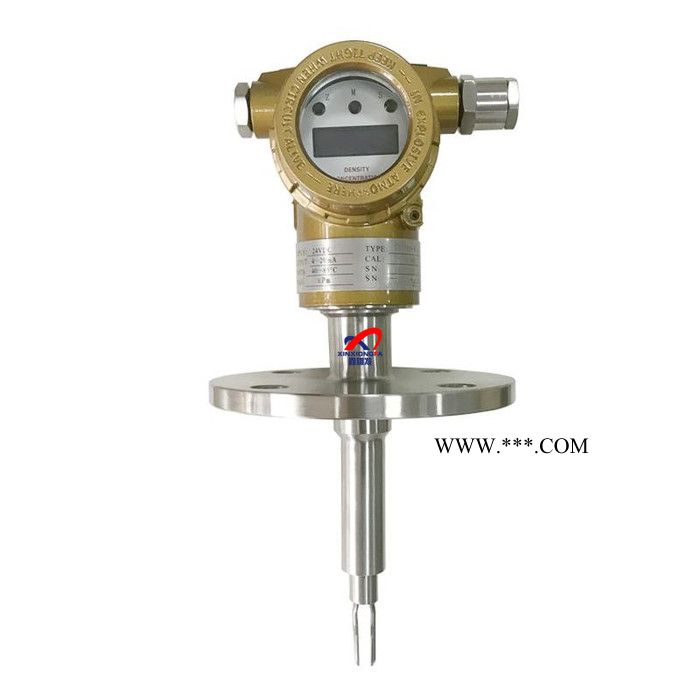

XF-YCMD2000音叉在线密度浓度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂；而浓度则根据对应液体密度和浓度的关系式可计算出20℃温度下的浓度值。
主要应用于低腐蚀液体行业的生产过程控制及测量，如：油田炼油、食品饮料、造纸业、化工类的酸碱溶液、酒业、盐类、印染等行业。
安装方式:适用于管道安装或容器壁插入安装等多种方式，动态或静态都可测量，安装方式有法兰式及卡箍式。
特点:
1、采用4线制变送4-20mA输出
2、浓度值0-100.0%(20℃)显示（1位小数位）；五位密度值实时显示（四位小数位）；电流值及温度实时指示
3、可现场直接进入仪表菜单设定参数及调试，操作方便
4、具有纯水标定校准、测量值微调及温补功能
5、在线实时测量，可直接用于生产过程控制
6、接触液体部件全部为316不锈钢材料，安全，卫生，防腐性好。
技术指标
信号模式： 4线制
输出信号： 4~20mA（有源输出）
电 源： 24VDC (外部不能加载电阻元件或串接PLC)
密度范围： 0~2g/ml，按使用情况，可标定为某个量程段
密度精度： 0.003 g/ml , 分辨率：0.001, 重复性：0.001
防爆等级： 隔爆ExdIIBT6
工作压力： <1Mpa
介质温度： 0~60℃（液态） 环境温度：-40~85℃
介质粘度： <500cP
物理指标:
电气接口：M20X1.5
过程接口：多种规格法兰、卡箍
接液部件：316不锈钢（或哈C）
?（订货须知: A、测量介质 B、介质温度 C、安装方式（水平或坚直、管道或储灌） D、介质粘度 E、是否有不干净的异物或沉积物 F、测量范围 G、螺纹、法兰及管道大小 H、管道材质）
调试:密度计、浓度计在出厂前已进行标定及温补,测量值为20℃浓度值，正确安装后加纯水进行验证，上电后表头应显示值应为0.0%左右，单位是%(密度显示为0.997) ，如果不是，还需要进行现场标定（纯水法），后面有说明方法。
故障排除：
在故障情况下，下述步骤可帮助找出问题原因。同时可帮助决定是否需要拆下来维修。以下选项帮助诊断和修理几大基本故障症状，对每种症状，先处理最容易检查的条件，如无法排除请联系本公司服务中心。
1、 无显示
检查电源是否接好，四根线不能接错，电源不能串有负载；
检查回路是否短路，并检查电压是否正常；
电源正负极是否接反。
2、 偏差变大或输出不稳定
A、检查传感器是否有粘物，如果有，应冲洗掉或用绵签加酒精擦拭；
B、观察是否有过大振动或有大功率变频器及马达的干扰，则需更换安装位置；
C、检查是否有较大气泡或流速过大，或液体未全部接触传感器；
3、一直输出值固定值
可能传感器受阻无法产生振动，应拆开检查；如不是则仪表已损坏。
4、在长时间不测量时，请关闭电源
5、叉体不能碰撞或承受大的重量
