| 型号 | 齐全 |
| 材质 | 石墨 |
| 数量 | 现货 |
| 厂家 | 微至 |
| 地址 | 河北廊坊 |
| 联系人 | 赵经理 |
| 作用 | 防尘密封 |
海南石墨缠绕垫片价格石墨复合垫片现货
| 基本型金属缠绕垫片
通常采用优SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中
性能特点：
缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。  |
| 缠绕垫片结构形式及代号和使用法兰类别： |

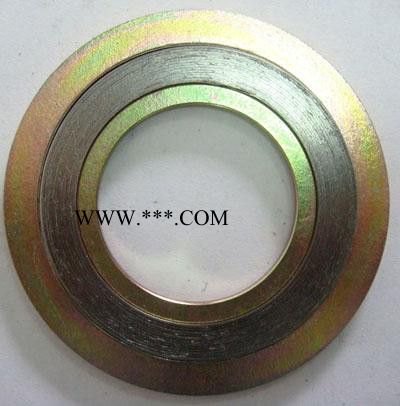

| 基本型式 | 代号 | 适用的法兰密封面 | 厚度(mm) | | V型基本体/环 | W型基本体/环 | | 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 | | 带内环型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/2
4.5/3 | 4.8/3.0
5.5/4.0
7.5/5.0 | | 带定位环型 | C或CG型 | 平面或凸面 | | 带内环及定位环型 | D或CGI型 | 平面或凸面 | | | | | | | |
| 材料:
1.基本型缠绕金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200 2. 基本型缠绕非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力如下表：  |
| 缠绕垫片各种非金属材料主要技术参数： |
| 材料 | 标识代号 | 温度 ℃ | 最大工作压力 | 适用介质 | 压缩率% | 回弹率% | 应力松驰率% | | 膨胀石墨 | F.G. | -220--550 | 250 BAR | 腐蚀性介质 | 18--30 | ≥17 | ≤18 | | 特制石棉带 | ASB | -150--450 | 100 BAR | 般气密性 | 18--30 | ≥19 | ≤28 | | 聚四氟乙烯 | PTFE | -200-- 250 | 100 BAR | 腐蚀性介质 | 18--30 | ≥15 | ≤13 | | 无石棉材料 | NAF | -100--350 | 100 BAR | 一般气密性 | 18--30 | ≥19 | ≤28 | | 云 母 | MICA | -150--800 | 100 BAR | 特高温 | 18--30 | ≥19 | | | 陶 瓷 | CER | -200--1090 | 100 BAR | 超高温 | 18--40 | ≥19 | |
下表用于对内环及缠绕金属带的材质选择： | 材料名称 | 缩写标记 | 硬度(HB) | 温度(°C) | | SUS 304 | 304 | 130~180 | -195~+550 | | SUS 316L | 316L | 130~180 | -100~+550 | | SUS 321 | 321 | 130~190 | -195~+760 | | HASTELLOR-B2 | HASTB | 215 | -185~+1090 | | INCONEL-600 | INC600 | 150 | -100~+1090 | | MONEL-400 | MON | 150 | -130~+820 | | 钛 | T2 | 215 | -195~+1090 |
金属缠绕垫片基本体厚度公差： | 项目 | 厚度(mm) | 公差(mm) | | 垫片厚度 | 4.5, 3.2 | +0.2
-0.1 | | 环厚度 | 3.0 | ±0.25 |
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）： | | DIN (mm) | ANSI B16.5
BS1560 (mm)
Mss sp-44 | API 605 | 公差 | | 内环内径
垫片内径 | <=600 | <=24" | >=26" and <=34" | ±0.5 | | >600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | | >800 and <=1600 | >34" and <=60" | | ±1.3 | | >1600 | >60" | | ±1.6 | | 垫片外径 | <=600 | <=24" | <=24" | ±0.9 | | >600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | | 1600 | >60" | | ±2.2 | | 外环外径 | | | >=1/2" and <=60" | ±0.9 | | <=600 | <=24" | | 0-1.0 | | >600 and <=1000 | >24" and <=34" | | 0-1.8 | | >1000 and <=1600" | >34" and <=60 | | 0-2.2 |
金属石墨缠绕垫片主要性能参数： | 缠绕垫片系数 | m=2.5-4 | | 缠绕垫片使用压力 | ≤25MPa | | 缠绕垫片使用温度 | -196℃-700℃(氧化性介质中不高于600℃) | | 缠绕垫片最小预紧比压 | y=68MPa | |
| 技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有
HG20610-2009??钢制管法兰用缠绕式垫片??化工部欧洲体系
HG20631-2009??钢制管法兰用缠绕式垫片 ?化工部美洲体系
GB/T4622.2-97??缠绕式垫片 管法兰用垫片尺寸??国标准
JB/T4719-92??管壳式换热器用缠绕垫片 ?机械部标准
JB/T90-94??管路法兰用缠绕式垫片 ?机械部标准
JB/T4705-2000??压力容器法兰用缠绕式垫片 ?机械部标准 |
基本型金属缠绕垫片
通常采用优SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中
性能特点：
缠绕垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封 。
服务承诺
河北廊坊密封材料有限公司为客户提供以下服务：
一、本公司所有产品批零兼营，质价廉
二、本公司可为客户订做各类非型号产品
三、本公司规格型号齐全，调剂本库暂缺的规格，省去您奔波采购的辛劳。
四、本公司为客户办理运输，可直发您指定的地点。
五、本公司节假日不休息，随到随提。
六、本公司所售产品，公司负责全面质量跟踪，为您排除后顾之忧。
