| 测量范围 | 0~1300（℃） |
|---|---|
| 规格 | 1000,800,500 |
| 品种 | 多种 |
| 外形尺寸 | 各种尺寸（mm） |
| 联接型式 | 无固定装置 |
| 允差等级 | B |
| 分度号 | K |
| 热响应时间 | 70（s） |
| 品牌 | 商华 |
| 型号 | WRN-122 |
| 加工定制 | 是 |

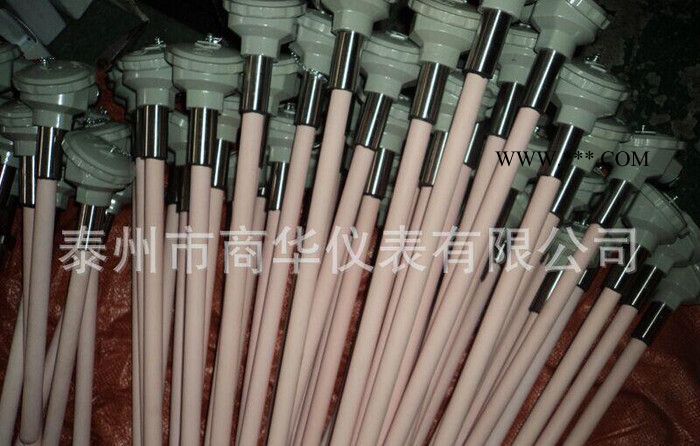

WRN-122刚玉管1300度K型热电偶产品概述
WRN-122刚玉管1300度K型热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
WRN-122刚玉管1300度K型热电偶可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据**规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30—铂铑6—铂铑10—铂、镍铬—镍硅、镍铬—铜镍、铜－铜镍、铁－铜镍等型式热电偶。
工作原理
WRN-122刚玉管1300度K型热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时**会在回路中产生热电流，接上显示仪表，仪表上**指示出热电偶，产生的热电动势的对应温度值。 ?热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

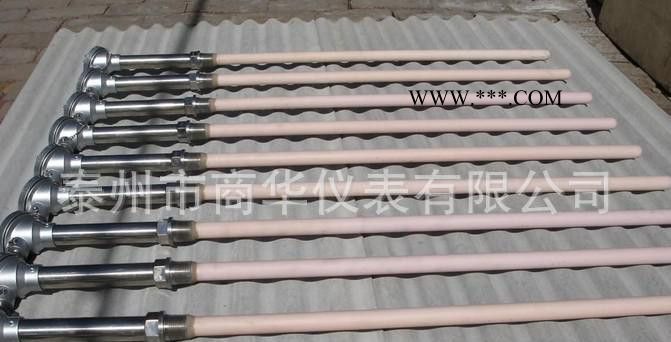

WRN-122刚玉管1300度K型热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。 备注：关于本型号具体技术要求(如长度、螺纹或法兰接等)可与公司洽询。
WRN-122刚玉管1300度K型热电偶技术参数
WRN-122刚玉管1300度K型热电偶温度测量范围和允许误差
热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t?℃ |
铂铑30—铂铑6 | WRR | B | 0～800 | ±1.5℃或±0.25%t |
铂铑10—铂 | WRP | S | 0～1600 | ±1.5℃或±0.25%t |
镍铬－镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%t |
镍铬－铜镍 | WRE | E | 0～800 | ±2.5℃或±0.75%t |
WRN-122刚玉管1300度K型热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示
WRN-122刚玉管1300度K型热电偶热电偶公称压力?
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
