| 执行标准 | 9001 |
|---|---|
| 热膨胀系数 | 6.5 |
| 类别 | 优等 |
| 原产地 | 江西 |
| 折光系数 | 1.63 |
| 熔点 | 1540 |
| 莫氏硬度 | 5 |
| 白度 | 90 |
| PH值 | 9 |
| 品级 | 优等 |
| 品牌 | 上海天函 |
| 型号 | th106 |

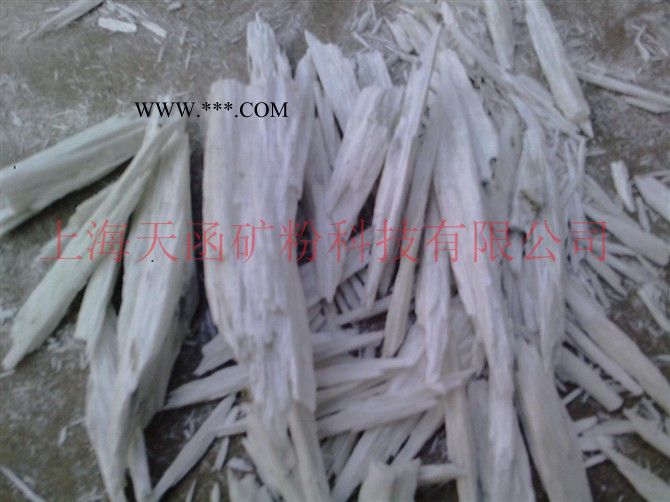

可用于 PP PE PA PVC等 工程塑料中，改善强度，降低成本，提高刚性。可部分替代短玻纤。
储运：本品不属易燃易爆物，无毒无害，可按一般矿物产品运输。适合在干燥处储存
上海天函矿粉科技有限公司
对聚丙烯塑料的增强作用
|
| PP | PP+ TGM-108 主加料 | PP+ TGM-108 侧加料 | PP+ TGM-108 主加料 | PP+ TGM-108 侧加料 | PP+ TGM-108 FH7/3 |
| 灰分/% | - | - | 28.8 | - | 29 | 26.4 |
| 树脂/矿纤用量比 | 0/0/ | 70/30 | 70/30 | 70/30 | 70/30 | 70/30 |
| 简支梁冲击强度（缺口）/(kJ/m2) | 10.3 | 8.3 | 11.9 | 8.4 | 10.0 | 7.8 |
| 悬臂梁冲击强度（缺口）/(J/m) | - | - | - | - | - | 93.3 |
| 弯曲强度/MPa | 31.8 | 35.6 | 32.9 | 34.6 | 31.8 | 39.4 |
| 弯曲模量/ MPa | 1203 | 2062 | 2301 | 2174 | 2289 | 2616 |
| 拉伸强度/MPa | 25.9 | 22 | 20.6 | 21.5 | 21.7 | 27.9 |
| 弹性模量/ MPa | 392 | 1850 | 1723 | 1560 | 1238 | 2703 |
| HDT(1.8 MPa )/℃ | 71 | - | 106 | - | 102 | 108.5 |
说明：
1、简支梁冲击强度和悬臂梁冲击强度分别依据ISO179-2000、ASTMD256－2006；弯曲试验依据GB/T9341-2000；拉伸试验依据GB/T1040-1992并采用1型试样，拉伸速度为5mm/min；HDT依据GB/T1634.1-2004并采用A法 侧立；灰分依据GB/T9345-2008。
2、用矿纤TGM-108替代聚丙烯塑料可以极大提高材料的刚性；侧加料比主加料有更好的韧性改善；细粉的综合性能优于粗粉。
3、添加矿纤TGM-108能明显提高聚丙烯塑料的热变形温度。
