| 适用行业 | 通用 |
|---|---|
| 表面粗糙度 | 0.2（um） |
| 加工精度 | 0.01mm |
| 控制系统 | 火花机系统 |
| 输入电压 | 380V |
| 主机重量 | 2500kg |
| 最大承重 | 1800kg |
| 最大功耗 | 3kw/h |
| 工作台行程（X*Y） | 500*400mm |
| Z轴行程 | 300mm |
| 主机装箱尺寸 | 1600×1200×1500mm |
| 最大加工电流 | 100（A） |
| 最小电极消耗比 | 0.1 |
| 品牌 | 中谷 |
| 控制箱重量 | 200kg |
| 控制箱装箱尺寸 | 500*600*1600 |
| 电极丝直径范围 | 0 |
| 工作台承受重量 | 1800kg |
| 机床导轨 | 上银线轨可 |
| 走丝速度 | 500mm/min |

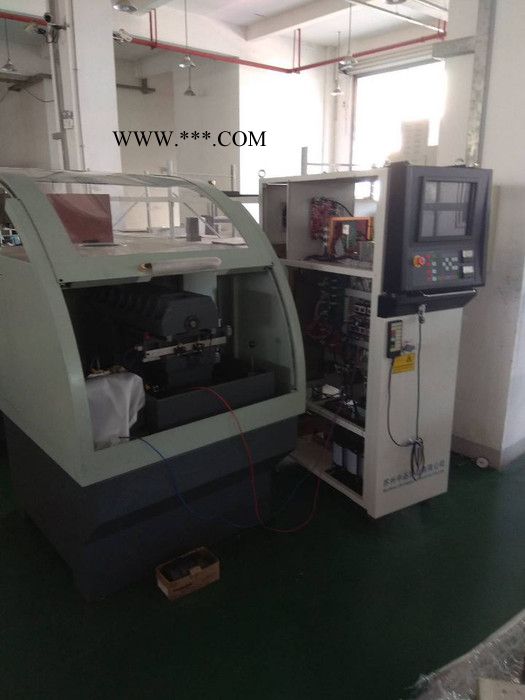

一、技术指标

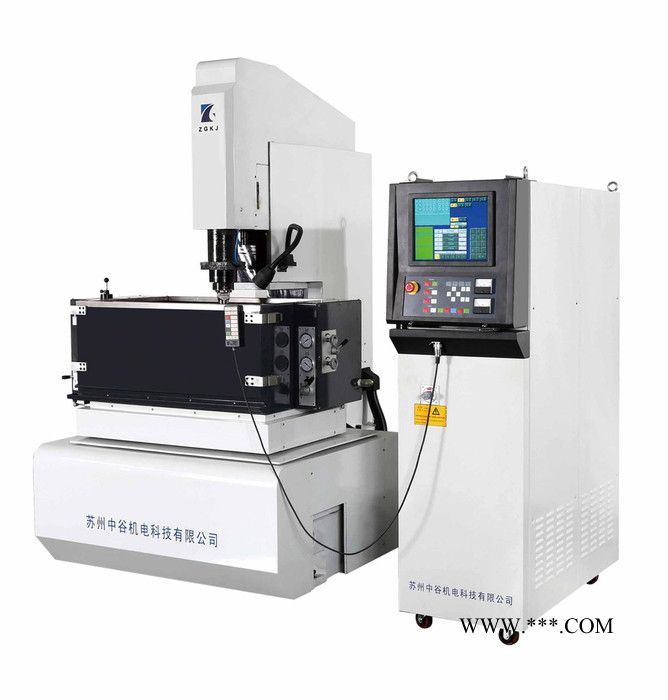

| 机床型号 | 单位 | EDM540H |
| 工作台尺寸 | mm | 850*500 |
| X/Y/Z轴行程 | mm | 500*400*300 |
| 油槽内径尺寸 | mm | 1370*720*450 |
| 主轴端面至台面距离 | mm | 390—690 |
| 主轴最大负重 | kg | 150 |
| 工作台面最大承载 | kg | 1800 |
| 机床重量 | mm | 2500 |
| 外形尺寸（长×宽×高） | mm | 1890*2210*2500 |
二、CNC脉冲电源的技术性能
1. 规格参数
1) 总输入功率: 9KVA(50A)
2) 输入电源: 220V/380V(国内)
3) 最大加工电流: 50A
4) 最佳表面粗糙度: Ra≤0.1?m（铜／钢）
5) 最小电极损耗: ≤0.1%（铜／钢）
6) 定位精度：0.01
7) 重复定位精度：0.005
8) 最高生产率: ≥500mm3/min（石墨／钢）
9) 插补方式: 直线、圆弧、螺旋线、竹腔
10) 各轴补偿: 各轴分别进行步距误差补偿、间隙补偿
11) 最大控制轴数: 三轴三联动
12) 各轴分辨率: 0.4?m
13) 最小驱动单位: 1?m
14) 输入方式: 鼠标、USB
15) 显示方式: 液晶屏（TFT-LCD）
16) 遥控盒(手控盒): 标准点动（多级切换）、辅助A0-A3
2. 功能配置
1) 液晶显示及鼠标输入;
2) X.Y.Z三轴三联动功能;
3) 专家加工工艺数据库：可进行电极和工件材料的组合自动加工和手动加工：铜/钢、石墨1/钢、石墨2/钢、铜/铝合金、石墨1/铝合金、石墨2/铝合金、银钨，铜钨/钢、银钨、铜/锌合金、石墨/锌合金、 铜/铜合金;
4) AUTO加工功能：输入电极和工件材料、加工面积、电极缩放量、最终加工表面粗糙度等加工信息，系统依据专家加工工艺数据库,自动计算加工参数，自动完成从粗加工到精加工的全过程;
5) 自动定位功能：具有端面定位、角定位、柱中心定位、孔中心定位、任意三点圆中心定位、放电位置找正定位功能，同时利用自动定位功能可对加工好的工件进行在线测量、在线修正;
6) 自动清弧电路：放电加工的过程中实时监测加工间隙状况，发生轻微短路和拉弧的情况时，报警并适时进行清弧处理;
7) 液位控制、液温控制 ;
8) 断电复归功能：机床可记忆当前坐标系的坐标值，在遇到突然断电等突发情况时，重新开机后仍可找到设定的坐标点。
