| 材质 | 粒度砂 |
|---|---|
| 产地 | 河南 |
| 粒度 | 8-240号 |
| 适用范围 | **耐火材料，浇注料，耐火砖，喷砂，自由研磨涂覆模具 |
| 种类 | 棕刚玉 |
| 品牌 | 四成研磨 |
| 型号 | 8#-240# |

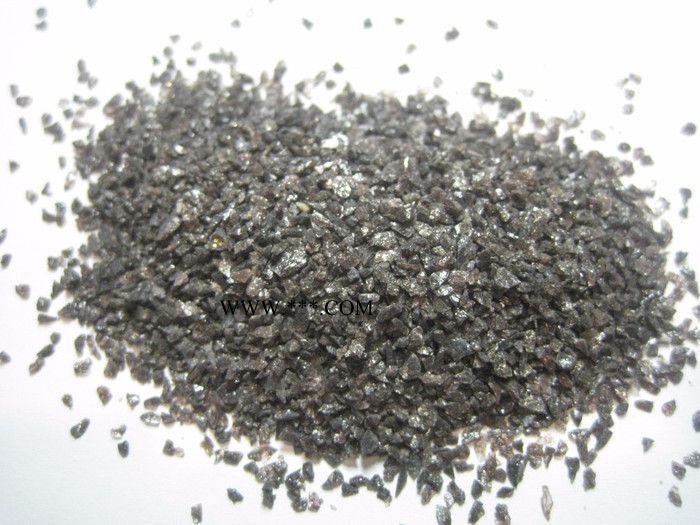

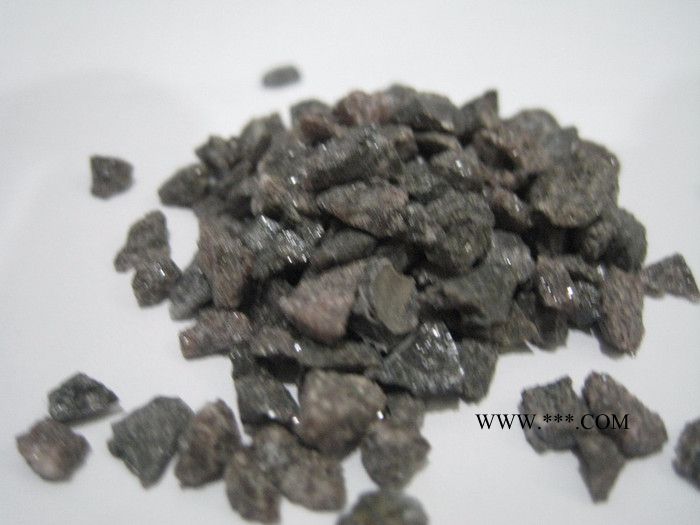

棕刚玉:俗名又称金刚砂,工业使用范围非常广泛，主要用于耐火材料和磨料磨具行业.规格型号包括：F砂（粒度砂）、段砂、细粉、微粉等，棕刚玉磨料根据砂子形状可分为球磨砂，巴马克砂，对辊砂，主要是用铝矾土、碳素材料、铁屑三种原料在电弧炉中经过融化还原制成，呈现棕褐色人造刚玉，故为此名。棕刚玉主要化学成份是 AL2O3，其含量在94.5%-97%，另含有少量的Fe，Si，Ti等微量元素.
棕刚玉磨料使用范围：
1、用于制造高级耐火材料，浇注料，耐火砖等。
2、喷砂——磨料硬度适中，堆积密度高，无游离二氧化硅，比重大，韧性好，是理想的“环保”型喷砂材料，广泛应用于铝型材，铜型材玻璃，水洗牛仔服精密模具等领域；
3、自由研磨——研磨级磨料，应用于显象管、光学玻璃、单晶硅、镜片、钟表用玻璃、水晶玻璃、玉器等领域的自由研磨，是国内普遍采用的高级研磨材料；
4、树脂磨具——磨料具有颜色合适、硬度好、有韧性、合适的颗粒断面类型和刃口保持度，应用于树脂磨具，效果理想；
5、涂附磨具——磨料是砂纸、纱布等生产厂家的生产原料；
6、功能性填料——主要用于汽车制动件、特种轮胎、特种建筑制品等领可作为修筑高速公路路面.飞机跑道.码头.停车场.工业地坪.体育场地等耐磨材料;
7、过滤介质——是磨料的新型应用领域，采用粒状磨料作过滤床的底层介质，净化饮用水或废水，是国内外新型的水过滤材料，尤其适用于有色金属选矿:石油钻井泥浆加重剂:
8、水力切割——是以磨料作切割介质，依靠高压水力射流进行基本切割，应用于石油（天然气）管道、钢材等部件的切割，是一种新型、环保、安全的切割方式.
棕刚玉化学指标:
| 用途 | 规格 | 主要化学成分% | 磁性物% | ||||
| Al2O3 | Fe2O3 | SiO2 | TiO2 | ||||
| 磨料 | F | 4#—80# | ≥95 | ≤0.3 | ≤1.5 | ≤3.0 | ≤0.05 |
| 90#—150# | ≥94 | ≤0.03 | |||||
| 180#—240# | ≥93 | ≤0.3 | ≤1.5 | ≤3.5 | ≤0.02 | ||
| P | 8#—80# | ≥95.0 | ≤0.2 | ≤1.2 | ≤3.0 | ≤0.05 | |
| 100#—150# | ≥94.0 | ≤0.03 | |||||
| 180#—220# | ≥93.0 | ≤0.3 | ≤1.5 | ≤3.5 | ≤0.02 | ||
| W | 1#-63# | ≥92.5 | ≤0.5 | ≤1.8 | ≤4.0 | — | |
| 耐火 | 段砂 | 0-1mm | ≥95 | ≤0.3 | ≤1.5 | ≤3.0 | — |
| 25-0mm | ≥95 | ≤0.3 | ≤1.5 | ≤3.0 | — | ||
| 细粉 | 180#-0 | ≥94.5≥93.5 | ≤0.5 | ≤1.5 | ≤3.5 | — | |
注：F为固结磨具及喷砂用规格
P为涂附磨具用规格
W为微粉，320#即W40
棕刚玉物理指标：
棕刚玉密度：棕刚玉密度分为两种叫法，一是棕刚玉堆积密度，二是棕刚玉颗粒密度。
堆积密度为：1.53~1.99g/cm3,磨料的堆积密度与磨料的粒度，粒度组成，品种，颗粒形状等因素都有关,一般来说，粗粒度磨料比细粒度磨料堆积密度大，混合粒度磨料的堆积密度大于单一的粒度密度。
颗粒密度为：3.95~4.0/cm3，磨料的颗粒密度是指单位体积（排除开气孔的体积）内所含磨料的质量。棕刚玉是磨料的一种，而F系列和P系列是两个不同的粒度标准体系；F标准主要是粒度要求的松一点，一般厂家都是生产F标准的砂；P标准主要是涂覆磨料使用的标准（比如砂布砂带使用）
颜色:深棕（煅烧后深蓝）晶形:三方晶系 硬度:（莫氏）≥9.0 熔点:（℃）2250 最高使用温度:（℃）1900 真密度:（g/cm3）≥3. 90 线膨胀系数:（0—1600℃）7—9
物理性能 ：晶形 三方晶系
化学性质：两性
与碱反应：仅与强碱热溶液稍有反应
氧化还原效果：否
密度：3.90 g/cm3
硬度：努谱硬度 2000 - 2200 Kg/mm2，莫氏硬度 9.0
颜色：深棕色，煅烧后颜色呈深蓝
熔点：2250 C
最高使用温度：1900 C
比热：(Cal/g. C) 0.26 (20 - 90 C)
热传导系数 室温 900 C
(Cal/cm3. sec. C)
折光率：e=1.760 w=1.768(Na line)
电阻率：30 C 300 C 900 C 1600 C(cm)
线膨胀系数：7 - 9 (0 - 1600 C)
