产品介绍：
工业用WRN-122PG装配式热电偶,无锡锐文自动化仪表有限公司作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据规定生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T3238-1999标准。
工作原理：WRN-122PG装配式热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时**会在回路中产生热电流，接上显示仪表，仪表上**指示出热电偶，产生的热电动势的对应温度值
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
产品技术数据：
温度测量范围和允许误差
热电偶类别
代号
分度号
测量范围℃
允许偏差△t?℃
铂铑30-铂铑6
WRR
B
0～800
±1.5℃或±0.25%│t│
铂铑10-铂
WRP
S
0～1600
±1.5℃或±0.25%│t│
镍铬-镍硅
WRN
K
0～1300
±2.5℃或±0.75%│t│
镍铬-铜镍
WRE
E
0～800
±2.5℃或±0.75%│t│
注“t”为感温元件实测温度
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
热电偶公称压力?
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶**小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
上限温度tm℃
试验温度t℃
电阻值MΩ
100≤tm＜300
t=tm
10
300≤tm＜500
t=tm
2
500≤tm＜850
t=tm
0.5
850≤tm＜1000
t=tm
0.08
1000≤tm＜1300
t=tm
0.02
tm＞1300
t=1300
0.02

产品选型资料：

W
R
规格
内容


R

铂铑30-铂铑6
P

铂铑10-铂
N

镍铬-镍硅
E

镍铬-铜镍 （镍铬-康铜）
热
电
偶
材
料
-
1

无固定式装置式
2

固定螺纹式
3

活动式法兰
4

固定法兰式
5

活动法兰角尺形式
6

固定螺纹锥形保护管式
安装固定形式
2

防溅式
3

防水式
4

隔爆式
接线盒形式
0
?16mm保护管
1
?25mm保护管（双层套管）
2
?16mm高铝质管（单层套管）
3
?20mm高铝质管
设计序号

W
R
□
-
□
□
□

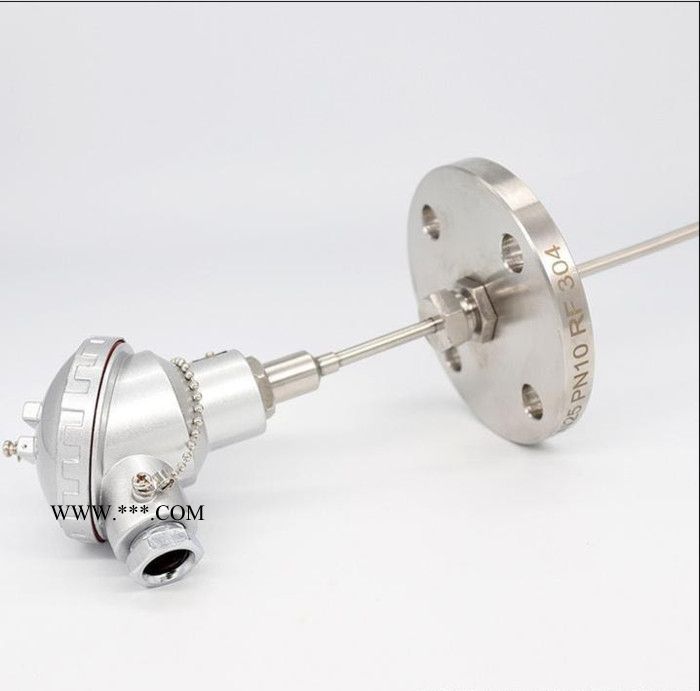

 WRE-330 活动法兰安装 双支E分度热电偶
