| 芯数 | 1mm^2 |
|---|---|
| 护套材质 | 玻璃纤维编织 |
| 材料形状 | 圆线 |
| 拉伸强度 | 2 |
| 电线最大外径 | 6（mm） |
| 绝缘厚度 | 2（mm） |
| 加工定制 | 是 |
| 产品认证 | GB12666 |
| 线芯材质 | 绞合裸铜线 |
| 品牌 | 凯泰 |
| 型号 | GN500-01 |
产品型号：GN500-01
执行标准：Q/IRMV5－2009
产品特性：
1、额定电压：300/500V
2、工作温度：-60～+350℃

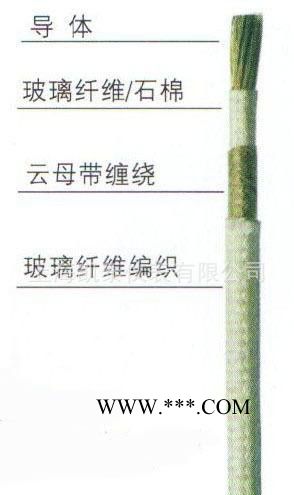

3、导 体：绞合裸铜线
4、绝 缘：玻璃纤维编织+氟金云母带
5、颜 色：红/黄/兰/白/黑/黄绿/棕/橙/紫/绿/等
特点/用途：
固定敷设， 外加火焰燃烧，无有害有毒气体。本产品是冶金、热工、石油、化工、天然气、煤油等特殊环境中，需要防火性能的各种电气装置中所需用的电线电缆.
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
| 标称截面 （mm2） | 导体结构 根数/线径（mm） | 绝缘厚度 （mm） | 外径控制 （ mm ） | 20 ℃时导体直流电阻 （ Ω /km ） | 包装长度 （m） |
| 0.5 | 7 × 0.30 | 0.5 | 2.3 ± 0.3 | 39 | 200 |
| 0.75 | 11 × 0.30 | 0.5 | 2.5 ± 0.3 | 26 | 200 |
| 1 | 14 × 0.30 | 0.5 | 2.6 ± 0.3 | 19.5 | 200 |
| 1.5 | 21 × 0.30 | 0.5 | 2.9 ± 0.3 | 13.3 | 100 |
| 2 | 28 × 0.30 | 0.6 | 3.3 ± 0.5 | 10.0 | 100 |
| 2.5 | 35 × 0.30 | 0.6 | 3.6 ± 0.5 | 7.98 | 100 |
| 4 | 56 × 0.30 | 0.8 | 4.7 ± 0.5 | 4.95 | 100 |
| 6 | 84 × 0.30 | 0.8 | 5.5 ± 0.5 | 3.30 | 100 |
| 10 | 84 × 0.40 | 0.8 | 6.6 ± 0.5 | 1.91 | 100 |
| 16 | 228 × 0.30 | 0.8 | 7.8 ± 0.5 | 1.21 | 100 |
| 126 × 0.40 | 0.8 | 7.8 ± 0.5 | 1.21 | 100 | |
| 25 | 196 × 0.40 | 0.8 | 9.5 ± 0.5 | 0.78 | 100 |
| 361 × 0.30 | 0.8 | 9.5 ± 0.5 | 0.78 | 100 | |
| 35 | 494 × 0.30 | 1.0 | 11.2 ± 1.0 | 0.554 | 100 |
| 50 | 396 × 0.40 | 1.2 | 13.2 ± 1.0 | 0.386 | 100 |
| 703 × 0.30 | 1.2 | 13.2 ± 1.0 | 0.386 | 100 | |
| 70 | 551 × 0.40 | 1.2 | 15.4 ± 1.0 | 0.272 | 100 |
| 988 × 0.30 | 1.2 | 15.4 ± 1.0 | 0.272 | 100 | |
| 95 | 760 × 0.40 | 1.2 | 17.4 ± 1.0 | 0.206 | 100 |
| 120 | 608 × 0.50 | 1.2 | 19.6 ± 1.0 | 0.161 | 100 |
| 备注：根据供需双方协议，可以生产其他规格的产品。 | |||||
