一、 概述：

真空橡胶带式过滤机是在移动带式过滤机的基础上开发的一种先进的提取设备，它是一种用来分离固-液两相组合的各种悬浮物的迅速过滤和脱水的高效分离设备。它广泛用于矿山、冶金、制药、石油、煤炭、造纸、电力、环保等工业部门，可分离铁精矿铀侵出液、制浆、石膏物、生产树脂、污水处理等，其主要特点是：

1、 提取效率高：采用水平过滤面和上部加料，由于重力的作用，大颗粒固相会先沉在底部形成一层助滤层，减少滤布的堵塞，过滤阻力小，提取效率高。

2、 结构组成合理：各部件采用防腐材料、防腐处理，主传动采用胶带传动，真空箱采用耐腐蚀的材料，使用寿命长。

3、 滤饼厚度可调节、含湿量小、卸除方便：滤饼厚度可根据物料需要随意调节。

4、 滤布可正反两面同时清洗：滤布的正反两面都设有喷水清洗装置，从而消除了滤布的堵塞，延长了滤布使用寿命。

5、 操作灵活、维修费用低：在生产过程中，滤饼厚度、洗涤水量、真空度和循环时间等都随意调整，以取得好的过滤效果。由于滤布能在苛刻条件下工作，且使用寿命长，因而维修费用、生产成本大大降低。

二、 结构特点：

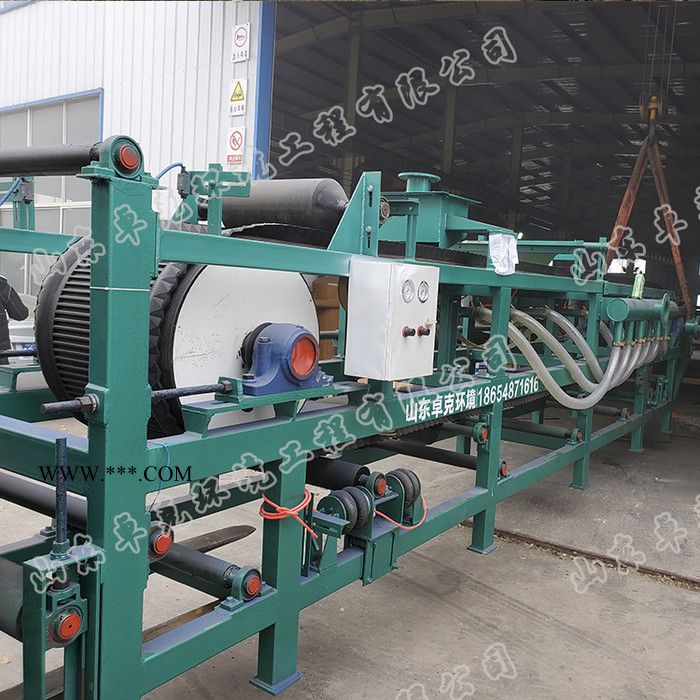

本机分左右手机（站在滤饼出料端面向机体，传动在左侧为左手机，反之为右手机），主要有机架、放料装置、主传动辊、被动辊、洗涤装置、涨紧装置、调偏装置、自动排液罐、橡胶带、滤布等组成，机架上设有网带限位辊及校正装置，用以保证网带在允许的范围内运动和偏离的调整。滤布同时设有调偏校正装置和涨紧装置。

该机结构先进，采用高强度橡胶带及滤布带，在机上既作环状过滤带又作输送带，工作时物料有进料装置均布到移动的滤带上，在真空的作用下形成滤饼，依次经过过滤、洗涤、脱水、卸饼和滤带洗涤完成循环。其结构特点是真空箱与滤带间构成运动密封，滤带在真空盒上移动，与移动式相比，它克服了移动带式每动作一次，都要卸掉真空，消耗能源的不足，实现了连续过滤，生产过程的过滤、洗涤、脱水、卸饼、滤布清洗等随着滤布的运动可依次完成，从而过滤效率得到提高。

适用范围：

 广泛适用于城市污水处理、化工、炼油、冶金、造纸、制革、食品、洗沙、洗煤、印染等行业的污泥脱水。该机连续作业，自动化程度高，节能、使用维护方便，是污泥脱水的理想设备。
