产品说明:

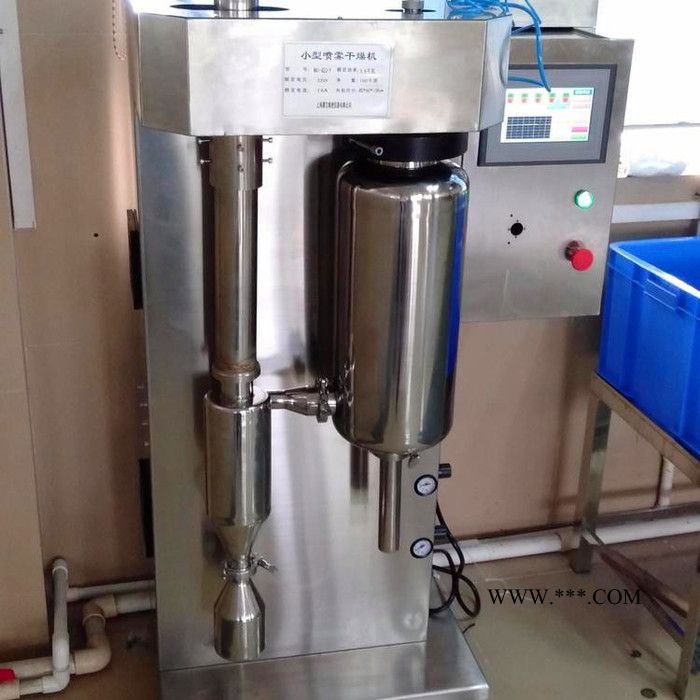

小型喷雾干燥机（JOYN-8000T）主要适用于高校、研究所和食品化工企业实验室生产微量颗粒粉末，对所有溶液如乳浊液、悬浮液具有广谱适用性, 适用于对热敏感性物的干燥如生物制品、生物药、酶制剂等，因所喷出的物料只是在喷成雾状大小颗粒时才受到高温，故只是瞬间受热，能保持这些活性材料在干燥后仍维持其活性成份不受破坏。

设备原理：

利用雾化器将料液喷雾为细小的雾滴并分散在热干燥介质(热气流)中，使溶剂迅速蒸发而得到固体产品，实现气固分离，产品多为粉状或小颗粒状。

应用范围：

喷雾干燥机应用行业广泛，如： 食品、化工、制药、化妆品、精细陶瓷、材料、乳制品、保健品、环保、生物、微电子工业、润滑剂、添加剂工业等

主要特征:

1.小型喷雾干燥机采用彩色大触摸屏操作，自带记忆功能，
2.全自动控制：一键式开机，设定喷雾工艺参数后，温度到达预定温度，蠕动泵启动，触摸屏上显示运行动画，运行流程清晰显示
3.手动控制：如需在实验过程对工艺参数进行调整，可方便手动，整个实验过程彩色触摸屏动态显示（动画）。
4.关机保护功能：关机时只需按停止键，机器除风机外立即停止运设备不会因为误操作（强行关风机）而导致加热部分烧坏。
5.喷雾、烘干及收集系统采用透明高硼硅耐热玻璃材料制造，使得喷雾干燥过程在无污染、稳定的环境下进行，且使整个喷雾干燥实验进程可直接观察，为科研人员掌控实验进程及实验结果提供了便利,并能及时发现解决问题。所有玻璃元件易拆卸，易清洗。
6.小型喷雾干燥机内置无油空压机，喷粉的颗径呈正态分布，流动性非常好，而且噪音低，小于60db，符合实验室噪音标准；
7.二流体喷雾的雾化结构，整机采用不锈钢材料制造，设计紧凑，无需附属设备，方便使用，历久如新。
8.为了满足用户在实验范围调节各项参数的要求，在干燥温度控制的设计上采用实时调控PID恒温控制技术，使全温区控温准确，加热控温精度±1℃。
9.为了保持样品的纯净，配备了进风口过滤器。
10.进料量可通过进料蠕动泵调节，小样品量可达50ml。磁力搅拌器可选
11.干燥后的成品干粉，其颗粒度较均匀，95%以上的干粉在同一颗粒度范围。
12.小型喷雾干燥机针对黏性物料，设有喷咀清洁器（通针），在喷咀被堵塞时，会自动清除，通针的频率可自动调整；

技术参数:

1、小型喷雾干燥机整个实验过程彩色触摸屏动态显示（动画）
2、进风温度控制：30℃～400℃
3、出风温度控制：30℃～200℃
4、蒸发水量：1500mL/H～2000ml/h
5、大进料量：蠕动泵可调大为2000ml/h
6、小进料量：300mL
7、可升级成双级分离收集系统
8、实时PID控温技术，进风温度和出风温度实时在线显示，控温精度±0.5℃
9、干燥时间：0.8～1.0S
10、机器具有误操作保护功能，当风机和加热器开关使用顺序按错时，机器自动提醒，防止新手误操作顺坏机器。
11、小型喷雾干燥机具有关机保护功能：关机时只需按停止键，机器除风机外立即停止运行，设备不会因为误操作（关风机）而导致加热部分烧坏。
12、彩色LCD触摸屏参数显示：进风口温度/出风口温度/蠕动泵转速/风量/通针频率
13、喷嘴口径：0.5mm/0.7mm/0.75mm/1.0mm/1.5mm/2.0mm可选，并可根据要求定制
14、设有喷咀清洁器（通针），在喷咀被堵塞时，会自动清除，通针的频率可自动调整
15、喷雾干燥机整机全不锈钢制作,二流体喷雾的雾化结构，喷雾、烘干及收集系统采用透明高硼硅耐热玻璃材料制造
16、内置无油空压机，喷粉的颗径呈正态分布，流动性好，而且噪音低；
17、智能型控制系统，取代市场上的PLC控制，稳定性更强
18、风机自动停止功能：仪器工作结束后，应该保留风机工作状态，以便玻璃部分冷却，本机器通过智能程序设定，当进风口温度低于30度时，风机自动关闭，无需人工手动关闭风机。
19、整机功率：3.8KW/220V
20、设备尺寸：1380mm(高）×770mm（长）×590mm（宽）

2 组件介绍

该设备主要由电控系统、上料系统、雾化系统、干燥系统、产品回收系统、加热系统等部分组成。

3.2.1 电控系统

组成：包含控制器、触摸屏、模块、固态继电器、温度传感器、电源开关等。描述：电控系统是整台机器的大脑，这款机器配备了安研设计研发的的电控系统，控制更好，产品稳定性好。

3.2.2 雾化系统

组成：包含雾化器，蜗壳结构，出风温度传感器，调压阀，压力表，空压机。

描述：加热后的空气进入到蜗壳结构中，通过雾化塔的锥形分散口出来，呈螺旋向下流动。和物料通过雾化喷枪充分雾化后，在干燥塔内和热风充分接触，达到瞬间干燥。

3.2.3 上料系统

组成：包含蠕动泵、输料管路。

描述：将配置好的浆料投入配料罐，搅拌均匀后在蠕动泵的驱动下，浆料通过管路阀门到达雾化器。

3.2.4 干燥系统

组成：包含干燥塔塔体、进风管路、出风管路等部件。

描述：进风管路内部设置过滤装置，雾化后的浆料在干燥塔内与热空气充分接触，溶剂被蒸发，固体物料干燥成为粉料落向底部的出料口，气体从出风管道排出。

3.2.5 产品回收系统

组成：包含旋风分离器，旋风收料罐，布袋除尘器(可以选配);

描述：进行气固分离，将空气排出，已干燥的物料进行收集和分离。

3.2.6 加热系统

组成：包含过滤器，送风机，加热器，进风温度传感器

描述：由送风机将自然风送入加热器中，将风加热至设定温度，然后进入蜗壳中，进风温度传感器，显示给风加热的温度。

3 设备总体特点

喷头：

精致安研原装喷头，同心同轴，雾化均匀。

彩色 LCD 触摸屏：

显示进风口温度/出风口温度/蠕动泵转速/风量/通针频率参数。

全自动控制：

一键式开机，设定喷雾工艺参数后，温度到达预定温度，蠕动泵自行启动，触摸屏上显示运行动画，运行流程清晰显示;

喷嘴清洁器(通针)：

在喷嘴被堵塞时，自动清除堵塞物，通针的频率可自行调整。

关机保护功能：

关机时，加热器在 60℃以上，风机不可关闭，保证设备不会因为误操作(强行关风机)而导致加热部分烧坏。

空压机：

内置全无油空压机，噪音小，低于 60db。

温度控制：

采用实时调控 PID 恒温控制技术，全温区控温准确，加热控温精度±1℃。

雾化系统：

二流体喷雾的雾化结构，整机外壳采用不锈钢材料制造，设计紧凑，无需附属设备，开机即可使用。

成品效果：

创新的环形气扫装置，回收率更高。成品的粒径正态分布较陡，颗粒均匀，流动性好。

相关型号推荐：

在食品行业，喷雾干燥设备是一个矛盾的存在，它既能够让食品保持良好的外观和原有的营养价值，从而生产出咖啡组合、蛋黄粉、奶粉、汤料、果汁粉等产品，也存在动力消耗大、体积过大、易发生粘壁现象、一次性投资大等缺陷，在环保重压以及人们对食品要求越来越高的情形下，喷雾干燥设备要保持其在食品工业中的地位还需多加努力。

喷雾干燥设备按雾化器的结构可分为离心式、压力式和气流式。喷雾干燥的食品可以是溶液、浆料或糊状的物料，但必须是可用泵抽送的。食品物料需要先进行雾化再在进入干燥室进行热交换。由于喷雾形成的料滴非常小，这就提供了相当大的换热面积，使蒸发过程得以迅速进行。
