| 别名 | 玉米吸粮机 |
|---|---|
| 产地 | 山东 |
| 功率 | 3KW |
| 规格 | 标准 |
| 类别 | 运输机械 |
| 适用领域 | 仓库 |
| 输送能力 | 标准 |
| 外形尺寸 | 3.5寸 |
| 用途 | 颗粒 散料 |
| 品牌 | 六九重工 |
| 型号 | QL-3 QL-5 QL-10 |
| 加工定制 | 是 |
| 米数 | 10米 |
非标定制 粉煤灰气力吸料机气力吸粮机关键词
非标定制 粉煤灰气力吸料机气力吸粮机关键词
系列气力 输送机，是一种先进的粉状、颗粒状和小块物料物料输送机械。中间可多点装、卸料。广泛用于化工、建材、冶金、粮食等部门，输 送粘度不大、不易变质的粉状、颗粒状和小块物如粉煤灰、水泥、粮食等，物料温度小于200℃。经简单组合后即可用来单独压送、单独吸送、或吸送、压送混合使用。可以水平、倾斜、垂直输送可根据具体地形布置输送管道，实现集中、分散、大高度、长距离输送，输送过程不受气侯条件影响，能确保物料不受潮，利于生产和环境保护。
吸粮机（气力输送机）是一种新型农业、工业机械，通过气动输送颗粒物料，适用于粮食、塑料等各种小颗粒物料的散装输送作业，利用管道布局可以水平、倾斜、垂直输送物料，具有大小行走轮，操作简单便捷，能够单机独立完成输送任务。
气力输送系统型号 QL—3 QL--5 QL—10 QL--15 QL-20 QL-28 QL-35 QL-40QL-55 QL-75 QL-110 QL-130
**大输送量（t/h） 3 5 10 15 20 28 35 40 55 75 110130
风机功率 （KW） 4 5 7.5 1115 18.5 30 37 45 55 75 110
闭风器功率（KW） 0.75 0.75 0.75 1.1 1.1 1.5 1.5 1.51.5 1.5 3 3
机器总功率（KW） 4.75 5.75 8.25 12.1 16.1 19.5 31.538.5 46.5 56.5 78 113
风机转速 （转/分） 1800-22001800-2200 1800-2200 1800-2200 1800-2200 1800-2200 1800-2200 1800-2200 1800-22001800-2200 1800-2200 1800-2200
闭风器转速（转/分） 30-60 30-60 30-60 30-60 30-6030-60 30-60 30-60 30-60 30-60 30-60 30-60
进料管直径（mm） 124 124 150 150 160 160 160 160200 219 273 273
输送管直径（mm） 108 108 124 150 160 160 160 160200 219 273 273
水平**大输送距（m） 20 20 30 30 40 40 60 60 80 80 100100
**大吸距（m） 6.5 8.5 10 20 30 35 35 40 40 50 5060
**大扬程（m） 5 5 8 10 10 15 15 20 20 30 30 35
整机重量（kg） 400 415 460 530 600 1200 1400 15001600 1600 2200 3560
外形尺寸（mm） 1780* 1780* 1780* 2080* 2320*2380* 2400* 2500* 2500* 2800* 2910* 2910*
长*宽*高 1050 1058 1058 1148 1320 1600 1700 1750 1750 2100 2200 2200
*1550 *1550 *1550 *1800 *2720 *2720 *2720*2720 *3100 *3300 *3400 *3500
标配进出料管总长（m） 6.5+6.5=13 6.5+6.5=13 10+10=2010+10=20 15+15=30 15+15=30 15+15=30 15+15=30 20+20=40 20+20=40 20+20=4020+20=40
整机价格（标配，元） 9800 18300 24600 26800 29800 36200 39000 48000 76000 102000 158000 185000
家用电软管吸粮机品牌好 矿粉输送机整机体积小目前，我国正在进行大规模的储备粮库建设，房式仓的出仓、浅圆仓的输送作业及粮食"四散"流通等工作均需要气力输送设备。但我国的吸粮机与国外相比还有很大的差距，处于试制阶段。需进一步研究解决的技术关键有：
风机：加快多级离心风机的研制开发工作，对罗茨风机应采用高质量的消声装置，减少噪声污染；减少粉尘对叶轮的影响，延长设备寿命。
卸料器：卸料器内壁应选用适宜的耐磨材料，减少粮食磨擦噪声。
关风器：应采用可*的防卡和过载保护装置，同时将先进的材料和密封技术应用到关风器生产中，改善关风器密封性能，提高关风器的寿命。
除尘：开发效果好的除尘器以控制粉尘。
操作辅件：开发设备的多功能性，满足多种工作的要求，提高设备利用率，并提高整套设备的制造精度.
机器的运行
（1）运行中风机轴承温升不允许超过85℃，其它轴承温升不允许超过70℃。
（2）运行中应严格检查机器各部件及管路是否漏风，如有漏风处需认真密封。
（3）注意电机的温升情况，并定期用钳型电流表观察其工作电流是否在电机额定范围之内。否则应调节风量调节阀，和吸咀，如果吸咀只进空气不进粮或吸咀进料管缩入外套太深都可使电机过载。
（4）运行中应注意物料中的杂物大块（如砖头，铁块，木块等）等物吸入机器否则可能造成闭风器部份损坏。
（5）本机根据用户需求可配进料斗以适应单独用于压送。用于压送时需将分离筒，连接管路，除尘器卸掉。将进料斗装在闭风器的进料口处，风机进风口接风量调节阀。（见示意图）通过料斗插板控制进入闭风器的物料流量即可，一般压送可提高机器产量约20﹪左右。
（6）供电电压不得高于或低于额定电压的5﹪，严禁两相转。在使用操作前，应阅读本说明书，了解机器的工作性能，掌握操作规范，以免操作不当发生故障。
(7)应根据实际情况定期对各润滑点加注润滑油（脂）。
三、机器结构及工作原理

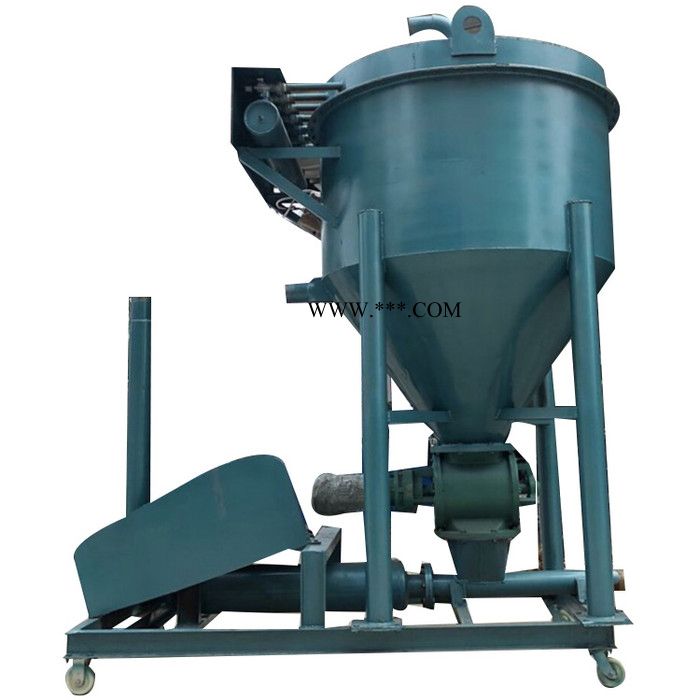

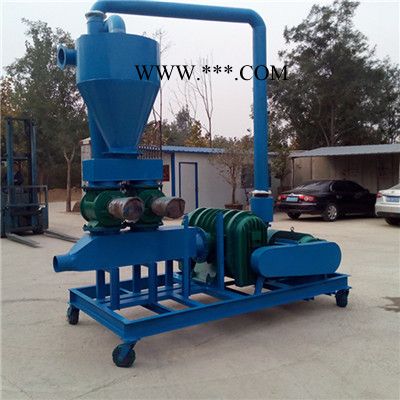

QL系列气力输送机主要由高压风机、分离筒、闭风器、连接管路、吸咀和输送管等部分组 成。其工作原理是，由高压风机产生的负压气流经吸咀，软管将物料吸入，通过分离筒，空气与物料分离，物料旋转向下落到闭风器，经闭风器到风机出口端， 由正压气流通过输送管路压送到需要的地方，与物料分离后的气体则向上通过分离筒的筛网筒（C型机通过除尘器）和连接管路的风量调节阀进入风机。
1、风机：为串联式离心高压风机，主要由风机壳体、叶轮、轴承管和电动机等部件组成，三角带传动。
2、风量调节阀，由指针、调节片、扭力弹簧、止动簧、表盘和管体等零件组成.指针处于表盘绿色位置表示阀门关闭；处于黄红色位置表示阀门开启。
3、分离筒：是物料与气流分离的装置，中间设有筛网筒，起过滤作用。
4、闭风器：由壳体、闭风器端盖、叶轮、密封胶板等零件组成，叶轮轴输入端装有轻型减速器，由电动机通过三角带传动，带动闭风器叶轮转动。
5、吸咀：是该机的喂料装置，在用做单纯吸送、或吸、压混合输送时可以自动将物料吸入，由进料管、外套管等组成。根据输送物料和输送状态，调节进料管与外套 管的相对位置，可以使物料和空气的混合浓度比为状态。
6、输送管路：输送管路采用铁皮管制成接口采用扣压式抱箍连接，装拆方便。
7、电控部分：本公司默认不配。
8、行走部分：由机架和行走轮、牵引杆等组成，可作短途移动。
9、附件：压送料斗（单独压送时使用，根据用户订货配制）。
10、除尘器：用于进入风机前的空气除尘可减轻风机磨损，提高风机使用寿命。
11、集尘箱：用于收集尘土，客户自备。
