| 功率 | 5.5 |
|---|---|
| 加热方式 | 传导式 |
| 类型 | 箱式 |
| 适用物料 | 多种可用 |
| 外形尺寸 | 1300*1800 |
| 温度范围 | 高温式 |
| 应用领域 | 食品，化工，冶金，超硬材料 |
| 重量 | 1200 |
| 转速 | 12 |
| 传热面积（m2） | 22 |
| 操作方式 | 间歇式 |
| 水分蒸发量 | 23 |
| 干燥介质 | 空气 |
| 工作类型 | 流化床式 |
| 干燥介质移动 | 并流 |
| 品牌 | 南京腾阳 |
| 型号 | FZG-15 |
主要用途

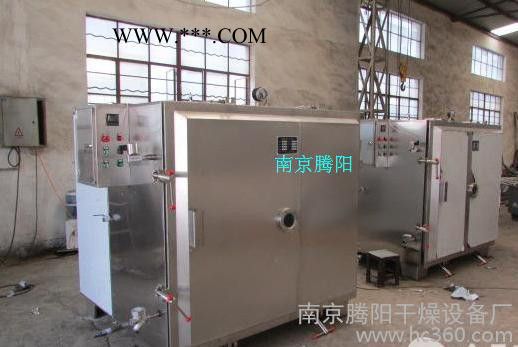

该石墨粉低温真空干燥箱是按照水在低气压下，沸腾度低的原理，使被干燥的含水物品中的水份，迅速汽化排出而达到干燥的目的，较普通干燥方法将物品在一个大气压下，加热到远大于100℃相比，具有干燥物品速度快、污染小、不会对干燥物品的内在质量造成破坏的优点，因此，该箱广泛用于医药食品、轻工、化工等行业作干燥之用。该干燥箱在电器控置上采用数显式仪表，这样能准确的控制箱内的温度均匀性，温控仪表可自由设定为数个时间段进行控温。在真空度显示上采用先进的电极点真空表，能够在设定的时间内进行控制真空泵的开启，也**是进行自动排湿。，这样能保证该干燥箱的使用安全性。加热装置为不锈钢蒸汽盘管，分别装在每层烘盘的底部。本设备为全不锈钢制作。设备的内胆外面、有保温材料保温，能有效保证保温效果。
二．主要技术参数及标准：
型号 | 规格尺寸 | 加热面积 |
层间距离 |
烘 盘 |
工作 温度 |
真空度 | |
FZG | 工作室 | 外形 | ㎡ | ㎜ | 只 | ℃ | Mpa |
20 |
1520×1470×1260
|
1750×1650×1720
|
48 |
120 |
48 |
40- 140 |
0.02- 0.98 |
三．设备功能及配置：
箱体 | 加热 装置 | 烘盘尺寸 | 控 制 | 前后视镜 | ||
温控箱 | 电击点真空表 | 其它 | ||||
台 | 套 | ㎜ | 台 | 只 | 套 | 套 |
1 | 1 | 640×460×45 （直边盘.厚度0.7mm) | 1 | 1 | 1 | 2 |
四．设备质量及其验收标准：
材料名称 | 规格及型号 | 供应商 |
| |
箱体 | 内壁板 | 6.0㎜3042B | 张浦 |
|
加强材 | 8#A3槽钢 | 南 钢 |
| |
保温棉 | 60目硅酸铝 | 南 京 |
| |
外壁板 | 1.5㎜304板 | 浦 新 |
| |
烘架隔板板材 | 1.5㎜3042B | 浦 新 |
| |
不锈钢加热盘管 | 304-2B22mmx2 | 浦 新 |
| |
密封件 | 硅橡胶 | 无 锡 |
| |
管阀件 | 304-2B | 上海 |
| |
锁扣件 | 304不锈钢 | 自 制 |
| |
缓冲罐 | 304不锈钢 | 自制 |
| |
真空泵 | JZJ2S-2罗茨真空泵 | 山东淄博 |
| |
单向阀 | 304不锈钢 | 上海 |
| |
电磁阀 | VE415AA1008T | 上海 |
| |
疏水阀 | 碳钢 | 上海 |
| |
温控表 |
| 上海亚太 |
| |
|
|
|
| |
|
| |||
五．制作加工要求：
（1）箱体内壁为6.0mm304不锈钢板，夹层的加固为8#槽钢(A3)；
（2）焊接：一律采用破45度双面对焊（夹层加固为A3焊，内外壁为氩弧焊）；
（3）箱内四角为R弧状，方便清洗；
（4）箱内烘架总层数为8层；（每层6只烘盘）
（5）加热方式采用蒸汽为热源.有温控表控制电磁阀，实现自动控温.以确保工作温度的稳定性；
（6）工作温度范围: 40～140℃（可随时设定、调节）；
（7）温度实行数显自控装置（数显表采用智能自整定功能表）；
（8）内外表面光洁、平整，无凸凹现象，烘箱外壁亚光板；
（9）密、封性能良好，连续工作6小时真空度均稳定在680mmH不泄漏、不变形；
（10）箱内顶部为圆弧面型，底部制作成凹型.以便使蒸发水顺两边箱壁流下；
（11）箱体前装有视镜，为钢化玻璃（￠100），以便观察内工作过程；
（12）烘箱内真空度有电接点真空表控制.真空行程有电接点真空表控制真空泵自动开机和停机.
（13）烘箱底部的排污口和抽真空接口连接到缓冲罐.
（14）其它按行业标准进行；
（15）真空泵型号JZJ2S-2 功率5.5KW
(16)在蒸汽出口接一个自来水冷却接口.（手动控制冷却水）烘干箱底部设有蒸汽喷雾装置（起灭菌作用）.干燥箱的左侧设有一个小的放气阀门（手动控制）
备注：该设备含加热箱体一台，烘架一台，烘盘48只，温控箱一套，电磁阀一只，疏水阀一只，缓冲罐一个。
