| 厚度 | 0.03-1.5（mm） |
|---|---|
| 颜色 | 黑 |
| 特点 | 绝缘 散热 |
| 加工定制 | 是 |
| 品牌 | MY/茂源 |
深圳茂源电子导热石墨片概述
随着电子产品的升级换代的加速和迷你、高集成以及高性能电子设备的日益增长的散热管理需求。
这种全新的天然石墨解决方案，散热效率高、占用空间小、重量轻，沿两个方向均匀导热，消除“热点”区域，屏蔽热源与组件的同时改进消费类电子产品的性能。
石墨片参数
测试项目 | 测试方法 | 单位 | GSM测试值 | GSB测试值 |
GSH测试值
|
颜色
| Visual |
| 黑色 | 黑色 | 黑色 |
材质 |
|
| 天然石墨 | 天然石墨 | 天然石墨 |
厚度 | ASTM D374 | mm | 0.05--1.0 | 0.15--1.2 | 0.025—0.1 |
比重 | ASTM D792 | g/cc | 1.5 | 1.8 | 2.2 |
耐温范围 | EN344 | ℃ | -40~+400 | -40~+400 | -40~+400 |
拉伸强度
| ASTM F-152 | 4900kpa | 715 | 715 | 715 |
硬 度 | ASTM D2240 | Shore C | 80 | 80 | 80 |
阻燃性 | UL 94 |
| V-0 | V-0 | V-0 |
导热系数 (垂直方向) | ASTM D5470 | w/(m?k) | 15 | 10 | 15 |
导热系数 (水平方向) | ASTM D5470 | w/(m?k) | 240 | 240 | 1000 |
石墨片散热原理
典型的热学管理系统是由外部冷却装置，散热器和热力截面组成。
散热片的重要功能是创造出**大的有效表面积，在这个表面上热力被转移并有外界冷却媒介带走。石墨散热片**是通过将热量均匀的分布在二维平面从而有效的将热量转移，保证组件在所承受的温度下工作。
石墨片特性
1、表面可以与金属、塑胶、不干胶等其它材料组合以满足更多的设计功能和需要。
2**的导热系数：150～1200W/m.k，比金属的导热还好。
3、质轻，比重只有1.0～1.3 柔软，容易操作。
4、热阻低，耐温 400℃
5、石墨散热片能平滑贴附在任何平面和弯曲的表面，并能依客户的需求作任何形式的切割。
石墨片用途

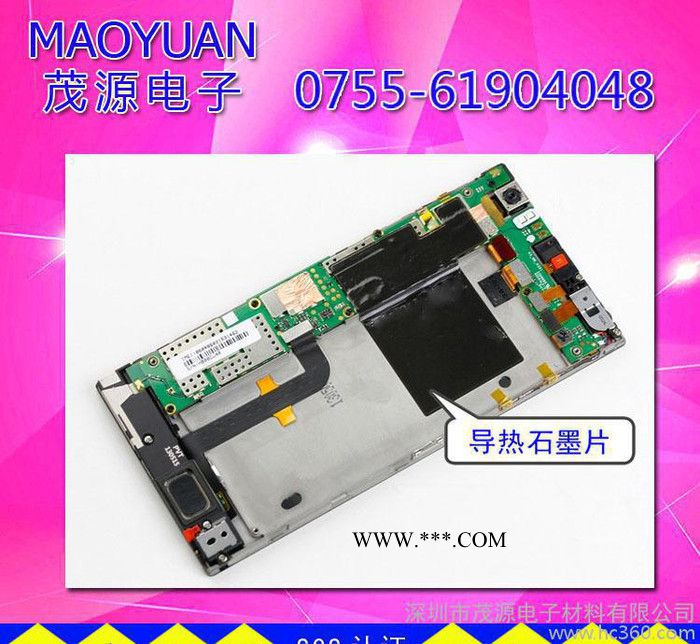

应用于笔记本电脑、大功率LED照明、平板显示器、数码摄像机、移动电话及针对个人的助理设备等。
规格说明：

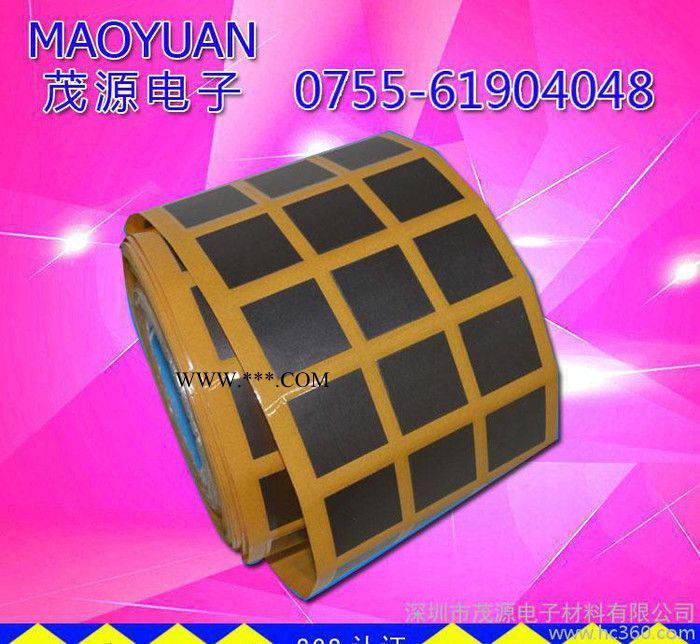

卷材：
厚度为：0.05mm、0.1mm、0.13mm、0.15mm、0.2mm、0.3mm、0.5mm、1.0mm、
标准规格：500mm*50M或1000mm*50M
非标规格：可根据客户尺寸图纸任意裁切
片材：
厚度为：0.05mm、0.1mm、0.13mm、0.15mm、0.2mm、0.3mm、0.5mm、1.0mm、
标准规格：200*400mm、300*300mm、500mm*500mm
非标规格：可以根据客户尺寸要求裁切成任意片状
以上参数仅供参考，详细参数请点击【联系我们】
