河南六工石墨有限公司

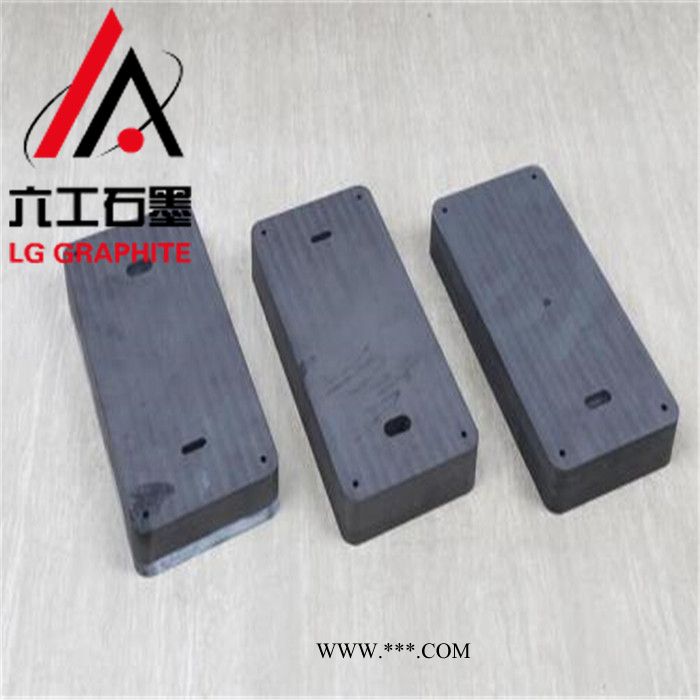

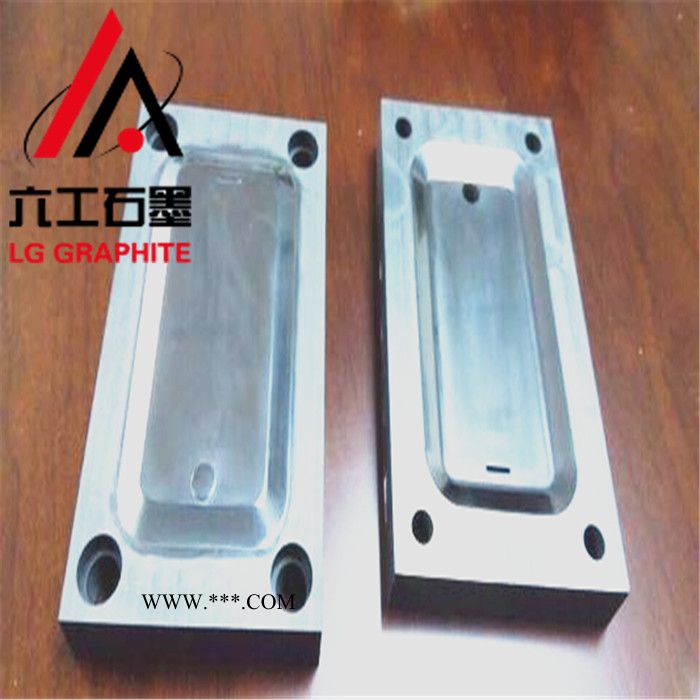

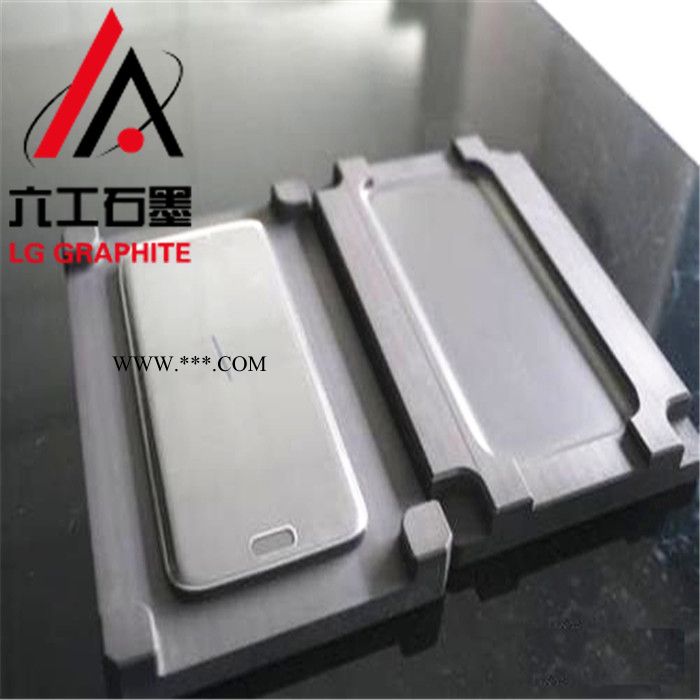

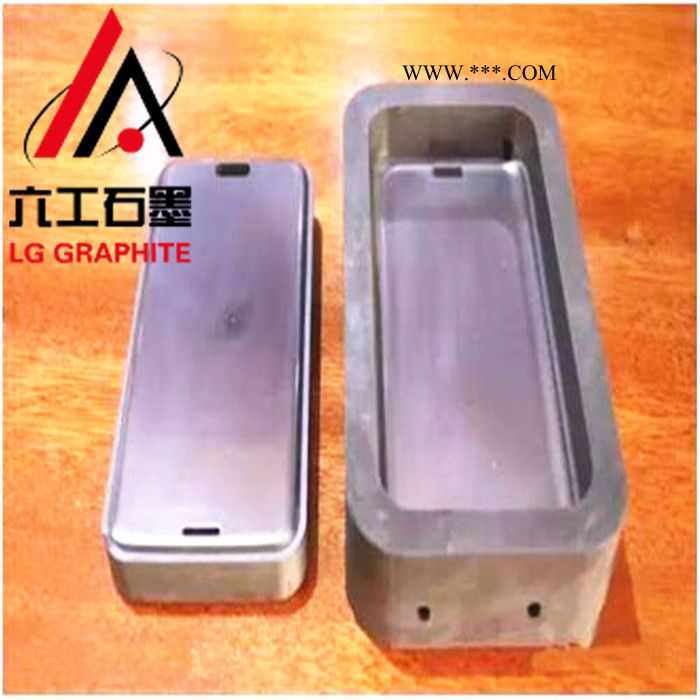

河南六工石墨有限公司是专业生产加工玻璃热弯石墨模具的厂家，我们采用的原材料是进口日本东洋石墨。公司主要生产：3D曲面热弯手机玻璃石墨模具、3D曲面智能手表热弯玻璃模具及电子产品石墨模具。

??河南六工现已与国内及国外  手机品牌提供盖板及保护片3D热弯石墨模具。如目前新机型一加7pro，Realme X，Redmi K20 Pro、P30 Pro等。产品性能优良，加工能力居国内先进水平。

??河南六工一直重视科技研发，有国内专业的玻璃热弯石墨模具科研团队，研发出了一种实用新型涉及曲面玻璃制备技术领域，特别涉及一种3D曲面玻璃热弯石墨模具。

??背景技术：

??现有3D石墨模具热弯工艺使用一套石墨模具一次只能对一片玻璃进行热弯，工艺单一，耗时长，因此效率低下，造成每片曲面玻璃的生产成品高。

??六工石墨热弯玻璃模具技术实现要素：

??为了克服现有技术的不足，本实用新型的目的在于提供一种3D曲面玻璃热弯石墨模具，其能解决现有3D曲面玻璃热弯石墨模具效率低下，生产成本高的技术问题。

??本实用新型采用以下技术方案实现：

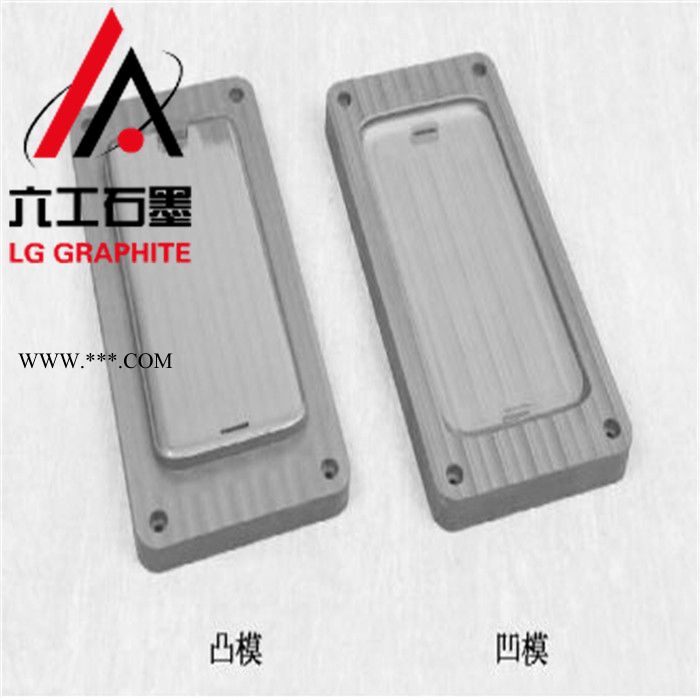

??一种3D曲面玻璃热弯石墨模具，包括盖板凸模和底板凹模，盖板凸模底部包括定位凸块，盖板凸模上开设有至少两个一凹槽，每一个一凹槽中部设置有型芯，型芯的四周设置有一弧形面，型芯的四角设置有二弧形面，型芯的四周中部设有一压合平台；底板凹模上设有与定位凸块相适配的定位凹槽，底板凹模上设有与一凹槽数量相当的一凸台，一凸台的中部设有与型芯相适配的型腔，型腔的底部四周设置有与一弧形面相适配的第三弧形面，型腔的四角设置有第四弧形面，型腔的四周中部设有与一压合平台相适配的二压合平台。

?? ，凹凸模的底部包括定位凸块，凹凸模的底部开设有至少两个一凹槽，每一个一凹槽中部设置有型芯，型芯的四周设置有一弧形面，型芯的四角设置有二弧形面，型芯的四周中部设有一压合平台。

?? ，凹凸模的顶部设有与定位凸块相适配的定位凹槽，凹凸模的顶部设有与一凹槽数量相当的一凸台，一凸台的中部设有与型芯相适配的型腔，型腔的底部四周设置有与一弧形面相适配的第三弧形面，型腔的四角设置有第四弧形面，型腔的四周中部设有与一压合平台相适配的二压合平台。

?? ，凹凸模的数量为两块。

?? ，一凹槽的数量为两个，一凸台的数量为两个。

?? ，型芯形状小于型腔形状。

?? ，盖板凸模的顶面四边分别开有长条槽；底板凹模的底面四边分别开有长条槽。

?? ，盖板凸模、凹凸模与底板凹模的材料为高纯度等静压石墨。

??相比现有技术，本实用新型的有益效果在于：

??本实用新型提供的3D曲面玻璃热弯石墨模具能够一次加工多片玻璃，其生产效率明显提升，石墨材料节约33.33％，石墨模具制作成本节约33.33％，电能节约了66.66％，真正做到节能   ，在产能饱和的状态下减少设备、人工、厂地的成本支出。另外，本模具采用二压合平台的四角设置有二弧形凹槽，在玻璃热弯四个角时，所产生的内应力通过二弧形凹槽释放，不会使玻璃的四个角产生折叠痕迹、变形等问题。

??具体实施方式：

??本实用新型提供的3D曲面玻璃热弯石墨模具能够一次加工多片玻璃，其生产效率明显提升，石墨材料节约33.33％，石墨模具制作成本节约33.33％，电能节约了66.66％，真正做到节能   ，在产能饱和的状态下减少设备、人工、厂地的成本支出。另外，本模具采用二压合平台26的四角设置有二弧形凹槽27，在玻璃热弯四个角时，所产生的内应力通过二弧形凹槽27释放，不会使玻璃的四个角产生折叠痕迹、变形等问题。

?? ，一压合平台16的四角设置有一弧形凹槽17，二压合平台26的四角设置有二弧形凹槽27。

?? ，该3D曲面玻璃热弯石墨模具还包括至少一块凹凸模3，盖板凸模1、凹凸模3和底板凹模2自上向下依次层叠设置。

?? ，凹凸模3的底部包括定位凸块11，凹凸模3的底部开设有至少两个一凹槽12，每一个一凹槽12中部设置有型芯13，型芯13的四周设置有一弧形面14，型芯14的四角设置有二弧形面15，型芯14的四周中部设有一压合平台16。

?? ，凹凸模3的顶部设有与定位凸块11相适配的定位凹槽21，凹凸模3的顶部还设有与一凹槽12数量相当的一凸台22，一凸台22的中部设有与型芯13相适配的型腔23，型腔23的底部四周设置有与一弧形面14相适配的第三弧形面24，型腔23的四角设置有第四弧形面25，型腔23的四周中部设有与一压合平台16相适配的二压合平台26。

??
