| 材质 | 不锈钢304 |
|---|---|
| 产地 | 河北 |
| 规格 | DN50 |
| 适用范围 | 化工管道 |
| 适用机型 | 管道密封 |
| 性质 | 耐高压 |
| 质量 | 合格 |
| 作用 | 固定密封 |
| 是否可定制 | 是 |
| 截面形状 | 圆形 |
| 品牌 | 世强 |
| 型号 | 1221 |
【世强密封】【金属垫片】 金属垫片 金属缠绕垫片高水基盘根金属齿形垫本垫片的结构型式随法兰的密封面的不同而分为二种基本类型： 1.用于平面法兰的带定位环的齿型垫 2.用于凹凸法兰的不带定位环的齿型垫。 应用 齿形组合垫在较低的预紧力下使用是首先的垫片，表面的密封层避免了金属对金属的直接，且能可靠、紧密的结合，保护了金属法兰不被损伤，即使在极高的载荷下。齿形组合垫尤其适合于高温、高压，工况条件交变的，在热交换器、容器、反应釜的法兰连接处，是金属垫片的替代品。 1、适用于高温、高压部位2、耐腐蚀性强 ? 3、密封作用、可靠 1、使用温度：～650℃ ?2、使用压力：6.4～25.0MPa ?3、预紧比压： y=70MPa ?4、垫片系数：m=4.25
| 金属材料 | 德国牌号 | 硬度HB | 温度 | 密度g/cm | 厚度mm |
| 碳钢 | 1.1003/1.0038 | 90~120 | -60~500 | 7.85 | 234 |
| SS304，SS304L | 1.4301/1.4306 | 130~180 | -250~550 | 7.9 | 7.9 |
| SS316，SS316L | 1.4401/1.4404 | 130~180 | -250~550 | 7.9 | 7.9 |

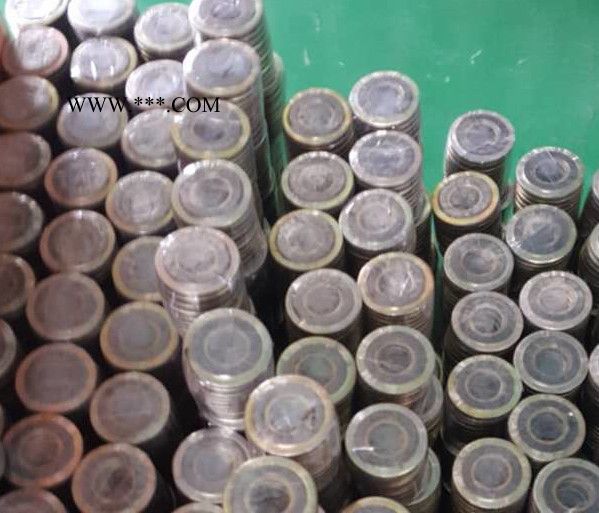

钢包垫片系指内部用非金属材料(柔性石墨聚四氟、石棉橡胶板 、 陶瓷纤维） 等， 外部用特定的冷作工艺金属薄板的复合型垫片，按垫片截面通常分为平面型及波纹型两种，是的一种垫片，适用于热交换器、压力容器、泵、阀及法兰面密封。但回弹力有限，需要求法兰表面平坦及紧固力很高才能达到良好效果。根据不同材料可以组合成304不锈钢包石棉垫片，不锈钢包石墨垫片等多种形式。钢包垫片以柔性石墨、石棉及无石棉板作为填充，外包不锈钢、马口铁、紫铜等各种材质的金属薄板而成，特别适用热交换器、压力容器等高温高压密封部位。它有效防止垫片的散架、介质的侵蚀，同时也了耐压。
1、包复料：碳钢、紫钢、lCr18Ni9、304、316。
2、填充料：石棉橡胶板、石墨板、非石棉板。
3、金属与非金属板包复压制成型。 主要用途：钢包垫适用于机、泵、管、阀法兰连接处的静密封。

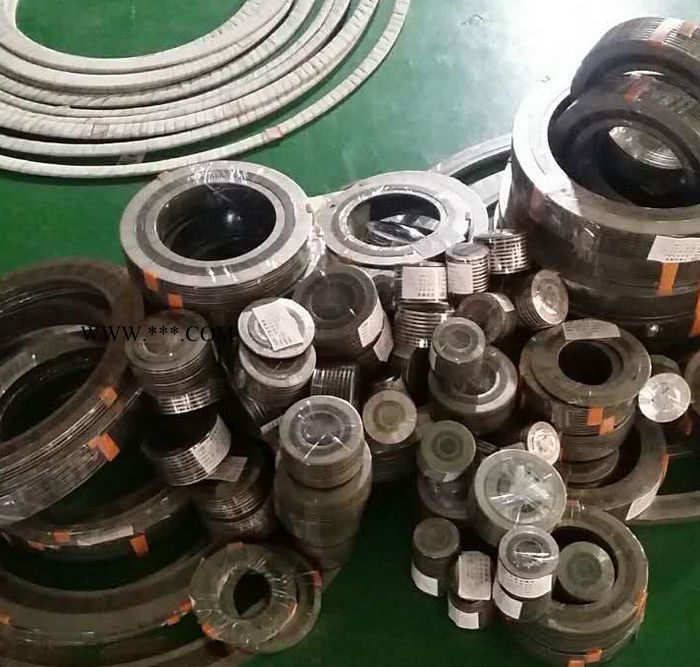

金属石墨缠绕垫为半金属垫中回弹性的垫片，由V形或W形薄钢带与各种填充料（石墨、石棉、四氟）交替缠绕而成，其结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其压紧度，垫片的法兰密封面的表面精度要求不高。特别适用于负荷不均匀、接合力易，温度与压力周期性变化、有冲击或震动的。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、、原子能和等部门。

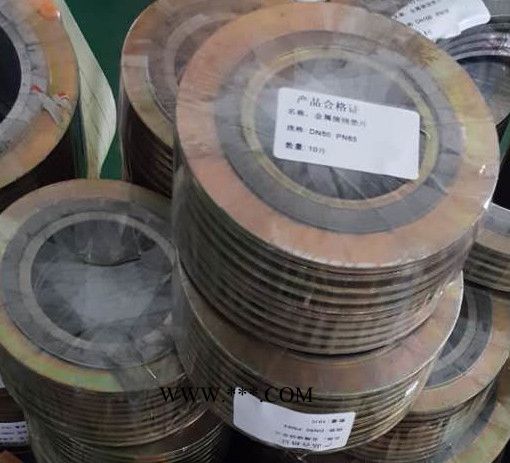

金属石墨缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形） 金属带及其它合金材料与石墨、石棉、聚四氟、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊将金属带固定。金属缠绕垫片为半金属垫中回弹性的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其压紧度，缠绕垫片的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易，温度与压力周期性变化、有冲击或震动的。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件。
