首页 > 供应产品 > 工厂定做缠绕垫片带内外环金属缠绕垫片石墨缠绕垫量大从优

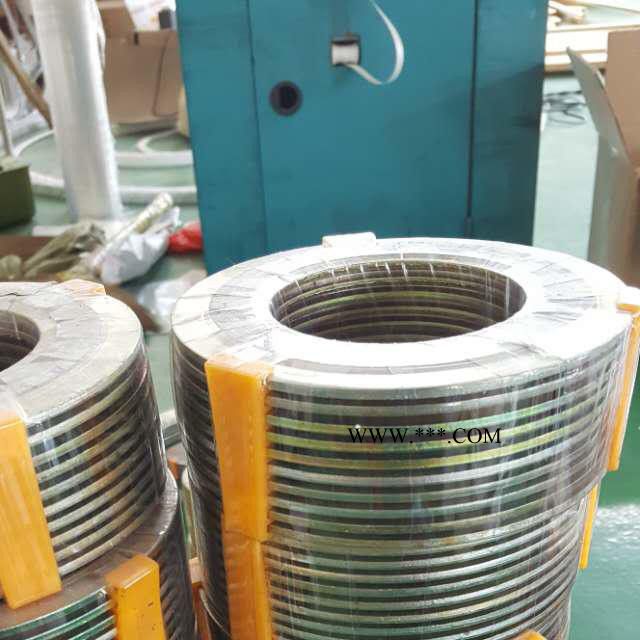

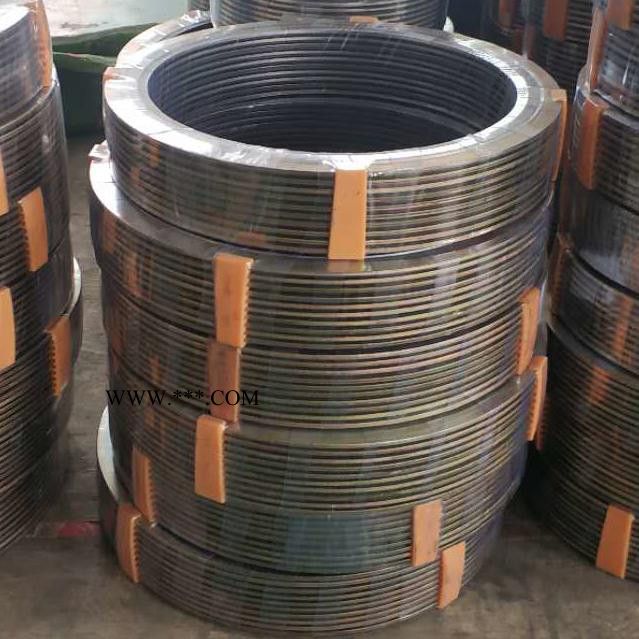

工厂定做缠绕垫片带内外环金属缠绕垫片石墨缠绕垫量大从优

产品：	浏览次数：1001工厂定做缠绕垫片带内外环金属缠绕垫片石墨缠绕垫量大从优
产地：	大城
规格：	齐全
单价：	1.26元/个
最小起订量：	1 个
供货总量：	1000000000 个
发货期限：	自买家付款之日起 1 天内发货
有效期至：	长期有效
最后更新：	2021-12-28 00:24

详细信息

产地	大城
规格	齐全
形状	圆形
品名	缠绕垫片
压力	25
类型	密封垫片
材质	304不锈钢
作用	固定密封

缠绕垫片带内外环金属缠绕垫片代号和使用法兰类别：

基本型式	代号	适用的法兰密封面	厚度(mm)
基本型式	代号	适用的法兰密封面	V型基本体/环	W型基本体/环
基本型	A或R型	榫槽面、凹凸面、平面和凹槽面	3.2;4.5	4.8;5.5;7.5
带内环型	B或RIR型	榫槽面、凹凸面、平面和凹槽面	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0
带外环型	C或CG型	平面或凸面
带内环及外环型	D或CGI型	平面或凸面

材料:
1. 带内外环缠绕垫金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200

2.带内外环缠绕垫非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力

内外环缠绕垫片各种非金属材料主要技术参数：

材料	标识代号	温度 ℃	最大工作压力	适用介质	压缩率%	回弹率%	应力松驰率%
膨胀石墨	F.G.	-220--550	250 BAR	腐蚀性介质	18--30	≥17	≤18
特制石棉带	ASB	-150--450	100 BAR	般气密性	18--30	≥19	≤28
聚四氟乙烯	PTFE	-200-- 200	100 BAR	腐蚀性介质	18--30	≥15	≤13
无石棉材料	NA	-100--350	100 BAR	一般气密性	18--30	≥19	≤28
云母	MICA	-150--800	100 BAR	特高温	18--30	≥19
陶瓷	CER	-200--1090	100 BAR	超高温	18--40	≥19

下表用于对常用内外环及缠绕金属的材质选择：

材料名称	缩写标记	硬度(HB)	温度(°C)
碳钢（Carbon steel)	CS	120	-40~+540
SUS 304	304	130~180	-195~+550
SUS 316L	316L	130~180	-100~+550
SUS 321	321	130~190	-195~+760
HASTELLOR-B2	HASTB	215	-185~+1090
INCONEL-600	INC600	150	-100~+1090
MONEL-400	MON	150	-130~+820
钛	TI	215	-195~+1090

※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理
金属缠绕垫片基本体厚度公差：

项目	厚度(mm)	公差(mm)
垫片厚度	4.5, 3.2	+0.2 -0.1
环厚度	3.0	±0.25

下表是带内外环金属缠绕垫片直径公差（即用于法兰的名义管道直径）：

	DIN (mm)	ANSI B16.5 BS1560 (mm) Mss sp-44	API 605	公差
内环内径垫片内径	<=600	<=24"	>=26" and <=34"	±0.5
	>600 and <=800	>24" and <=34"	>=36" and <=60"	±0.9
	>800 and <=1600	>34" and <=60"		±1.3
	>1600	>60"		±1.6
垫片外径	<=600	<=24"	<=24"	±0.9
	>600 and <=16000	>24" and <=60"	>24" and <=60"	±1.8
	1600	>60"		±2.2
外环外径			>=1/2" and <=60"	±0.9
	<=600	<=24"		0-1.0
	>600 and <=1000	>24" and <=34"		0-1.8
	>1000 and <=1600"	>34" and <=60		0-2.2

主要性能参数：

缠绕垫片系数	m=2.5-4
缠绕垫片使用压力	≤25MPa
缠绕垫片使用温度	-196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压	y=68MPa

技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有
HG20610-2009  钢制管法兰用缠绕式垫片  化工部欧洲体系
HG20631-2009  钢制管法兰用缠绕式垫片化工部美洲体系
GB/T4622.2-97  缠绕式垫片管法兰用垫片尺寸  国标
JB/T4719-92  管壳式换热器用缠绕垫片机械部标准
JB/T90-94  管路法兰用缠绕式垫片机械部标准
JB/T4705-2000  压力容器法兰用缠绕式垫片机械部标准
SH3407-96  管法兰用缠绕式垫片

更多标准或要求请来电咨询。
