| 加工定制 | 是 |
|---|---|
| 标称放电电流 | 5KA |
| 响应时间 | 0.75（s） |
| 最大操作电压 | 6KV |
| 最大放电电流 | 5KA |
| 温度范围 | ±40 |
| 品牌 | 昊达 |
| 型号 | HY5WX-7.6/27 |
 |  |  |
 |  |  |

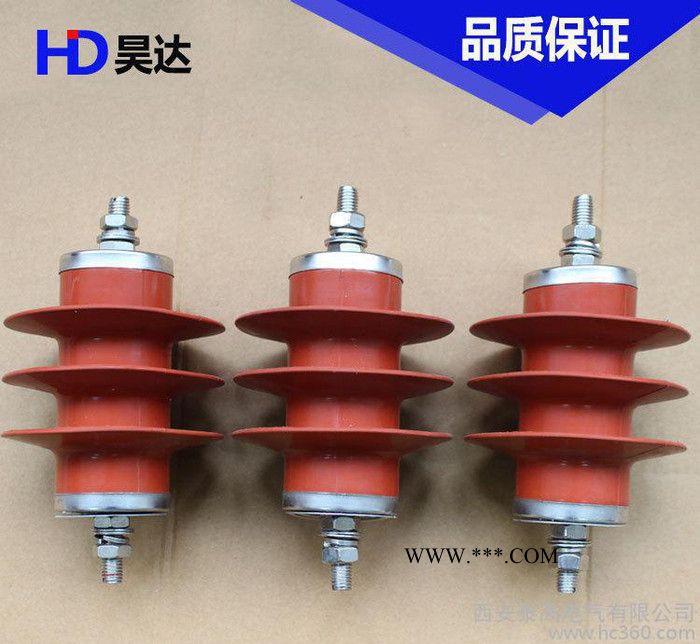

HY5WX系列交流输变电线路用避雷器
一、使用范围
HY5WX系列交流输变电线路用有机复合外套氧化锌避雷器，产生并联连接于绝缘子（串）
的两端，
是为了限制线路雷电过电压，提高线路的耐雷击水平。降低系统因雷击故障引起的跳闸率而
专门设计的一种新型避雷器。
产生主要适用于10—220KV交流电力输变电系统中，用来限制变电线路可能出现的各种过
电压，以保证输变电线路的安全运行
产品符合GB11032-2000(eqv ICE60099---4:1991) 《交流无间隙金属氧化物避雷器》
JB/T8952-2005《交流系统用符合外套无间隙金属氧化物避雷器》、
JB/T10497-2005《交流输电线路用复合外套有串联间隙金属氧化物避雷器》标准
二、型号及含义
三、正常工作条件
1、环境温度为—40℃~+40℃；
2、海拔高度不超过2000m；
3、电源频率为48Hz~62Hz；
4**大风速不超过35m/s；
5、地震裂度7度及以下地区，根据塔形，考虑悬挂方式及座桩方式。
四、结构特征
1、整体模压成型，密封性能好，结构特殊，防潮防爆。
2、散热性能好，具有较大的过电压吸收能力。
3、体积小、重量轻，安装灵活耐碰撞，抗拉强度高，运输无破损。
4**失意安装在耐雷水平较低雷击跳闸率偏高的输电线路，干旱少于的丘陵、山区，接
地电阻较高的杆塔、
大跨距的过江杆塔，操作过电压较高，需要对进入变电站前进行限制的场合，严重污秽的
地区.
