| 加工定制 | 是 |
|---|---|
| 标称放电电流 | 5KA |
| 响应时间 | 0.75（s） |
| 最大操作电压 | 12KV |
| 最大放电电流 | 5KA |
| 温度范围 | ±40 |
| 品牌 | 昊达 |

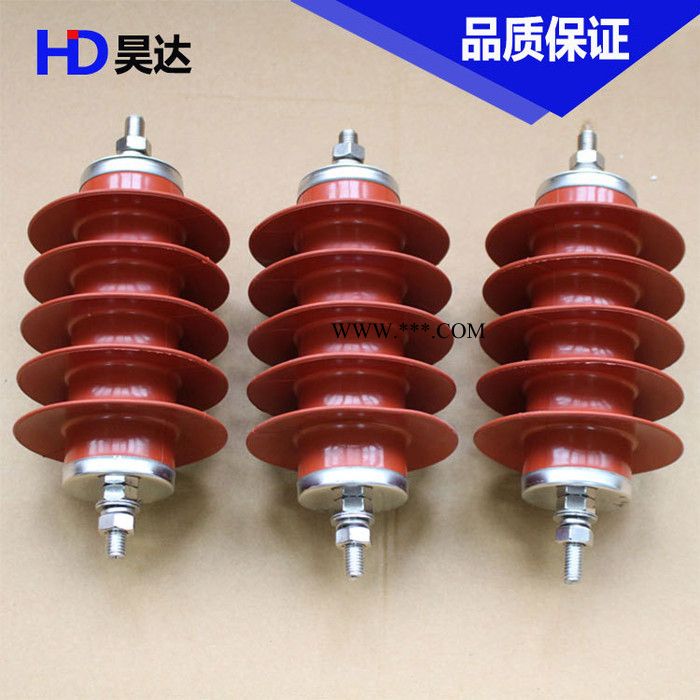

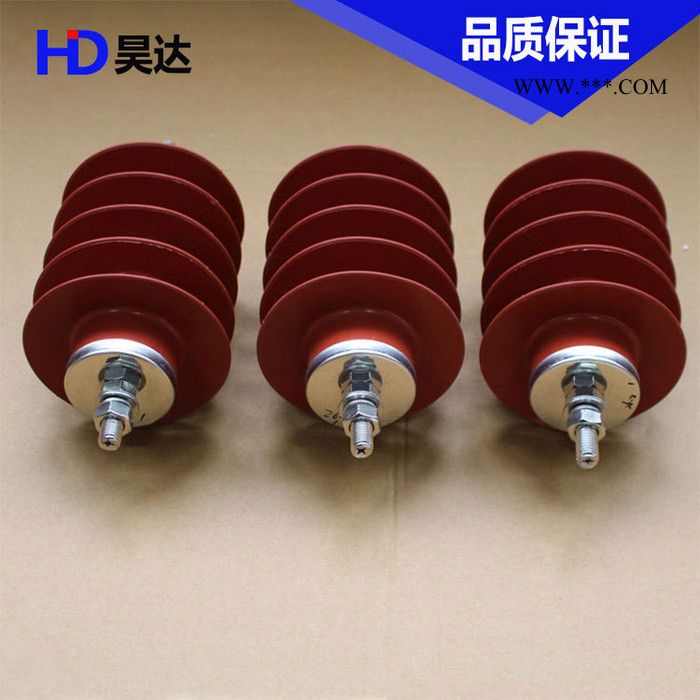

| 型号 | HY5WR-12.7/45 |
概述：
避雷器是电力系统各类电气设备（变压器、电抗器、发电机、电动机、PT、CT、断路器、接触器等）绝缘配合的基础，由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标（短时工频耐压、雷电冲击耐压和操作冲击耐压等）。
金属氧化物避雷器是20世纪八十年代由美、日等国开始在国际上普及推广的新一代避雷器，是常规避雷器中**先进的产品。我国八十年代中期全面引进该项技术后，通过多年实践消化，目前各专业避雷器厂产品性能与美、日、西欧等国的**先进产品差距并不大，真正达到了国际全部要求的产品也可以满足国际IEC标准的全部要求。
该产品的核心工作元件采用以氧化锌为主的多元素金属氧化物粉末烧制，具有优异的非线性伏-安特性，陡波响应快，通流容量大。有间隙产品采用自吹间隙，带均压照射结构，降低了放电的分散性，冲击系数小。
复合绝缘外套的采用，顺应了国际电力产品小型化、安全化、免维护的发展趋势。高分子有机复合材料与传统的陶瓷和玻璃等无机材料相比，具有体积小、重量轻、耐污秽免清扫、防爆防震动的优点。是集成化、模块化的中高压输变电成套设备中**的防雷元件。
产品型号说明
依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：
产品型式：Y—表示瓷套式金属氧化物避雷器
YH（HY）—表示有机外套金属氧化物避雷器
结构特征：W—表示无间隙 C—表示串联间隙
使用场所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用
D—表示电机用 T—表示电气化铁道用 X—表示线路型
附加特性：W—表示防污型 G—表示高原型 TH—表示湿热带地区用
DL—表示电缆型避雷器（优点：产品采用全密封结构，爬电距离大，能适用于重污染场所）
一、基本原理：
氧化锌避雷器是目前国际上理想的过电压保护器，它采用了氧化锌电阻为主要原件，与传统的碳化硅避雷器相比，大大改善了电阻片的伏安特性，提高了通流能力，可以做成无间隙避雷器。因此带来了电器结构特点的根本变化。
当避雷器在正常工作电压下，流过避雷的电流仅是微安级，当遭受过电压时，避雷器优异的非线特性发挥了作用，流过避雷器的电流达数千安培，避雷器处于导通状态，释放过电压能量，从而防止了过电压对输变电设备的侵害。
二、型号说明：
三、使用环境：
1、适用于户内、外；
2、环境温度-40℃~+40℃；
3、海拔高度不超过3000m（瓷套式不超过1000m）；
4、电源频率不小于48Hz、不超过62 Hz；
5、长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；
6、地震烈度8度及以下地区；
7**大风速不超过35m/s6.长期施加在避雷器上的工频电压不超过避雷器的持续运行电压。
