- 品牌：维克多
- 型号：XPM120*3
- 工作原理：圆盘式研磨机
- 用途：制样研磨机
- 应用领域：矿用
- 研磨盘规格：750*700*480mm
- 最大进样尺寸：-1.5mm
- 最终出料粒度：-0.074
- 研磨套件材料：玛瑙
- 研磨罐容积：30g
- 产量：30kg/h
- 功率：0.37kW
- 外形尺寸：750*700*480mm
- 重量：105kg
- 磨头数目：3个
- 研棒转速：220 r/min
- 研钵转速：9 r/min
- 9 r/min：120 mm

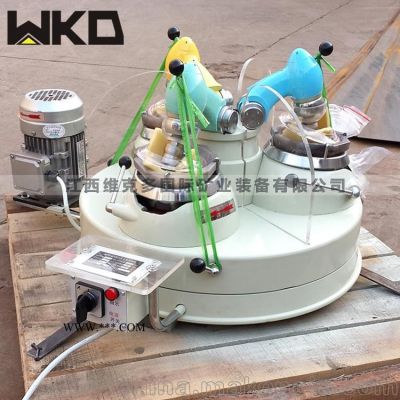

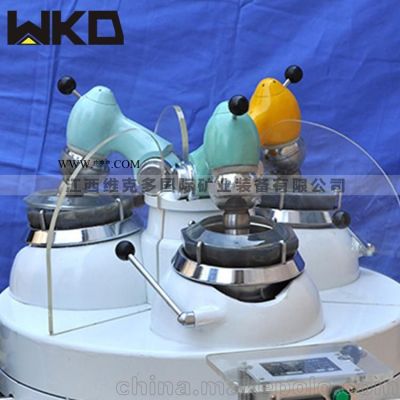

XPM- Φ 120 × 3 三头研磨机是一种干法磨细分析样品的研磨设备 , 配备了时间数码显示和定时装置。主要供冶金、建材、化工、煤炭、水电、商检、地质等部门实验室磨细分析样品之用 , 也可以供有关方面作为磨细一般少量物料之用。
设备描述：噪音低、工作清洁方便。设备安装无需地基处理。可配液晶显示定时器，任意设置研磨停机时间。
设备的主要安装、使用及维护方法
安装：
本机是由制造工厂装配调试后整机销售的，用户收到本机时应进行必要的检查，主要观察、消除在运输过程中可能产生的影响。本机安放在有抽风除尘装置的工作台上。本机不需要基础安装，清理包装油脂，在未接上皮带前接好电源和地线。试开车，使电机按标定的方向运转，以防止电动机反转。电动机反转会使一些连接件松动，或损坏设备。确定电动机运转方向与标定的方向一致后，方可装上电动机皮带进行试车。
使用：
1.装料；将磨头往上抬起靠放在座盖上，拿下研钵上的罩子将待磨物料放入钵体内，罩上罩子，放下磨头。
2.研磨；启动电机，顺时针转动离合器手柄，即可合上摩擦离合器，使磨头研钵转动，从而对物料进行研磨。
3.卸料；逆时针转动离合器手柄断开摩擦离合器，使研棒和研钵停止运动。抬起磨头，取下钵罩，将接料容器放于接料架的相应位置，转动位于研钵左上方的长手柄使研钵旋转升至接料器上方搁住，用毛刷将研钵内的物料粉末刷入接料容器，卸料完后将研钵复位，重新开始装料。
4.转位；当电动机在运转时而需要磨头换位时，只要用左手轻压一下位于接料架左下方的定位器手柄套，研磨机上部即可自行转动，当转至120°即另一个研钵至卸料位置时，自行停止。在电动机没有运转的情况下需要换位时，操作方法同前，但需要用手轻转一下转盘即可。
注意事项：
1.磨头抬起时，必须搁稳；磨头放下和研钵复位时，必须轻放。否则将会损坏研钵和研棒。
2.工作完毕后，必须将磨头放下，断开三个摩擦离合器，并检查电源开关是否已经关闭。用机罩将设备罩好。
3.电动机和研磨机上的轴承，每1～2年检修保养清洗换油一次。
四.安全规程
1.操作本机的人员，须经过安全技术教育，并仔细阅读本说明书。
2.设备运转时严禁维修、拆卸设备。
3.本机器的电器设施应良好接地，电线装入管内。
4.根据标准规定，电器安全保护装置和人身安全保护装置用户要自行根据现场情况予以解决再次检查设置。依据工作环境检查原设备安全防护装置是否合理、完好，发现隐患时，应立即排除。
