| 材质 | 瓷 |
|---|---|
| 形状 | 圆形 |
| 应用范围 | 电缆 |
| 用途 | 电力 |
| 制作工艺 | 冷压 |
| 种类 | 端子terminal |
| 结构高度 | 146mm |
| 最小电弧距离 | 10mm |
| 品牌 | 鑫煤 |
| 型号 | LXY-70 |
| 加工定制 | 是 |
| 连接结构标记 | 16 |
| 质量认证 | CCC |

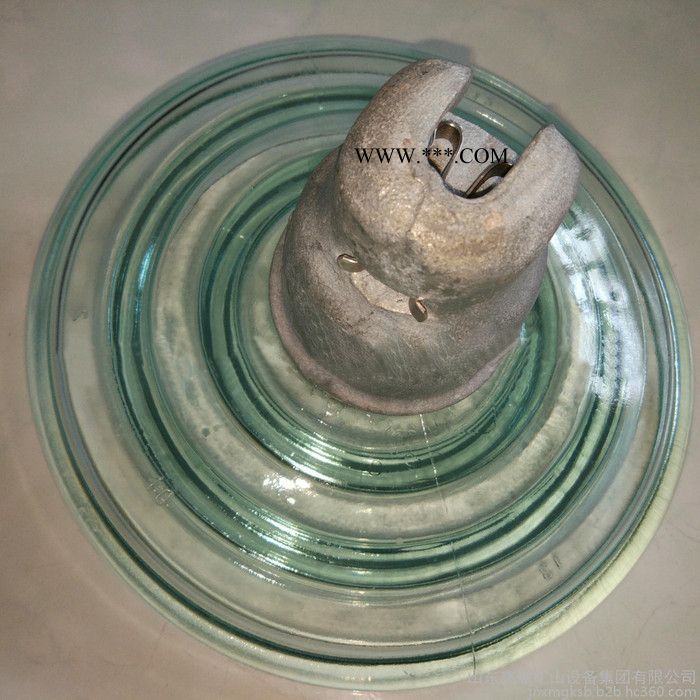

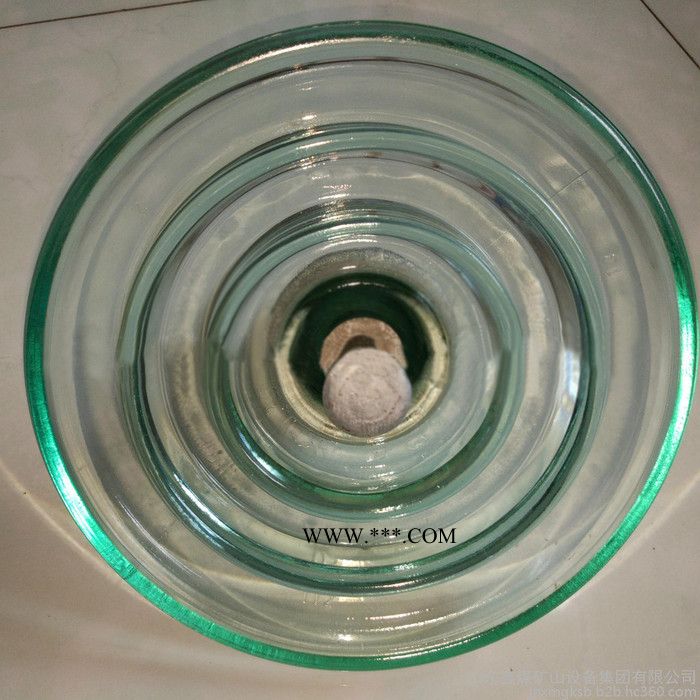

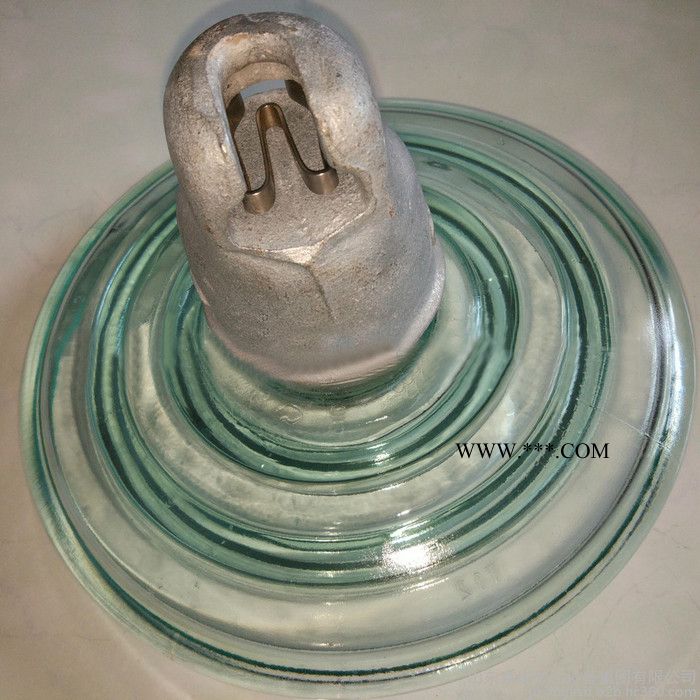

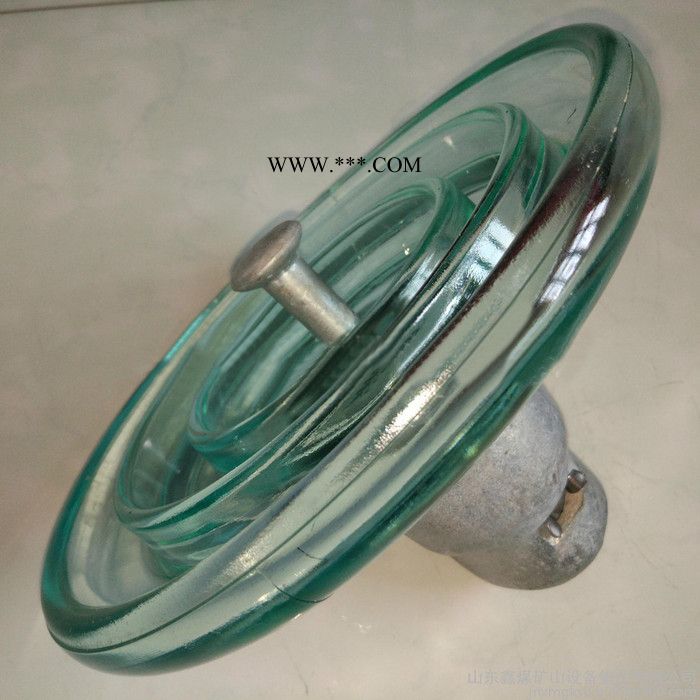

厂家供应盘形悬式玻璃绝缘子LXY-70 高压钢化玻璃绝缘子U70B 价廉
技术标准：
GB/T 1001.1-2003 《标称电压高于1000V的架空线路绝缘子 第1部分：交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》
GB/T 4056-2008 《绝缘子串元件的球窝连接尺寸》
GB/T 7253-1987 《盘形悬式绝缘子串元件 尺寸与特性》
JB 9681-1999 《高压线路耐污盘形悬式瓷绝缘子》
GB/T 7253-2005 《标称电压高于1000V的架空线路绝缘子 交流系统用瓷或玻璃绝缘子元件——盘形悬式绝缘子元件的特性》
型号说明：
GB/T 7253-1987和JB 9681-1999标准规定（老型号）：
XP——普通型盘形悬式瓷绝缘子；
XWP——耐污盘形悬式瓷绝缘子；
XHP——钟罩伞耐污盘形悬式瓷绝缘子；
XMP——草帽型耐污盘形悬式瓷绝缘子；
数字1，2，3…为设计顺序号；
“—”后数字为额定机电破坏负荷值，kN；
kN值后面的C为槽型连接结构，T为球窝帽-扁脚连接结构，球窝连接结构不表示。
GB/T 7253-2005标准规定（新型号）：
U——悬式绝缘子；
U后数字表示规定的机电或机械破坏负荷值，kN；
B或C表示球窝或槽形连接；
S或L表示短或长结构高度，M表示中长，EL表示超长；
P表示大爬距。
注：在**电网公司招标文件中绝缘子代号的命名方法如下：
例：1. U70B/146： U—悬式、70kN， B—球窝型连接，普通型， 146—结构高度；
2. U100BP/155D： U—悬式、100kN，B—球窝型连接，P—防污型，155—结构高度，D—双伞；
3. U160BP/170T： U—悬式、160kN，B—球窝型连接，P—防污型，170—结构高度，T—三伞；
4. U70C（N）/200： U—悬式、70kN， C—槽形连接， CN—耐张型，地线绝缘子
