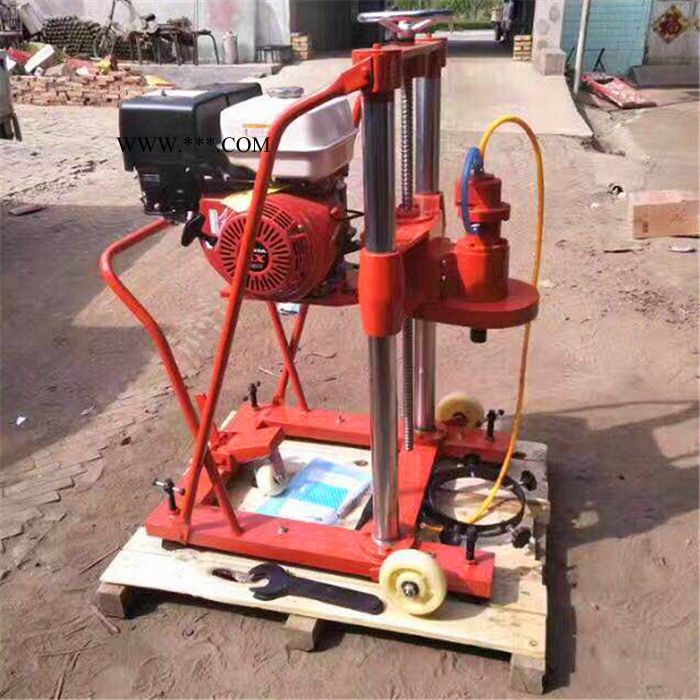

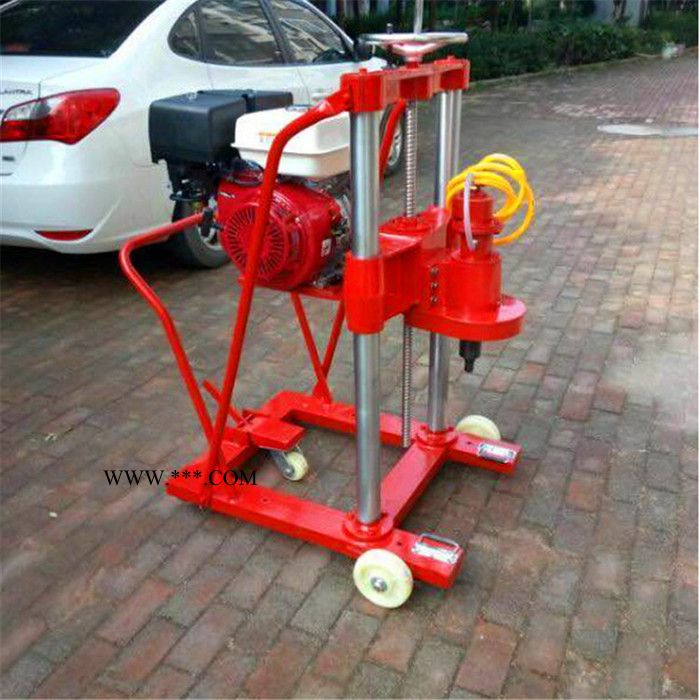

HZ-20型混凝土钻孔取芯机 该机为HZ系列金刚石工程钻机之一，又名公路钻孔机，混凝土钻孔机，采用汽油发动机为动力起动快捷，运转可靠，适用于无电力场所和较口径的工程钻孔。

主要用途：

20型工程钻机采用高速切割技术，与薄壁金刚石钻头配套，广泛应用于工程建筑、市政工程、设备安装工程和建筑质量检查等领域的钻孔与取芯。

1、 在公路、机场、港口、坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。

2、  安装型机器设备钻地脚螺栓孔。

3、  安设桥梁扶手及交通安全防护栏杆钻孔。

主要特点：

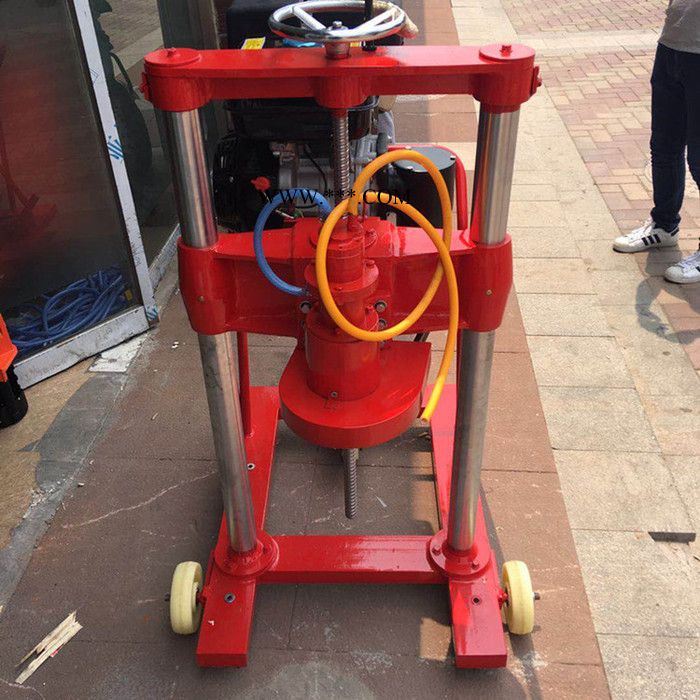

1、  采用双立柱结构、螺旋给进方式，稳定性，操作简单省力。配有行轮，移动方便。

2、  采用高速切割技术与薄壁金刚石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确、孔壁光滑，成孔质量，芯样完整光滑、震动小，对建筑物无损害。

主要技术参数：

1、  钻孔直径：200mm

2、  钻孔深度：550mm 650mm 700mm

4、  功率：5.5马力  9.0马力  13马力（汽油机）

5、机器重量： 140kg 180kg 190kg

6、外形尺寸： 1080×780×1150mm 1200×800×1300mm

操作过程：

使用前的准备工作

（1）       加入93#无铅汽油和润滑油，加入机油的少可根据机油尺刻度为准。

（2）       在立柱上加注润滑油，并转动给进手柄和输出轴，检查给进和回转是否灵活可靠。

（3）       准备水源。

（4）       检查各部位螺丝是否松动。

混凝土钻孔取芯机注意事项：

1、当混凝土钻孔取芯机在钻孔时，应保证进给速度均匀，约为3～5cm/min左右，如发现钻头受卡，可适当降低进给速度，必要时可将钻头提升一段，然后再慢慢钻入，忌硬性钻进，以免打坏钻头及机器。

2、在整个钻进过程中必须保持充分水冷却。

3、钻进过程中，不得超载，当电机温度超过70℃，（手感烫手），应降低加载力，并更换新钻头。

4、钻孔结束时，只有将钻头脱离工件时，才可停机。
