济宁程煤工矿设备有限公司

 吸盘架两端可伸缩 ，适用于尺寸变化较大的场合

进口无油真空泵、阀

高效、安全、快速、省力

蓄能器和压力检测确保安全

吸盘位置可调、可手动关闭

应用领域：钢板搬运、铝板搬运、塑料板材、玻璃搬运、石材搬运、建材搬运等

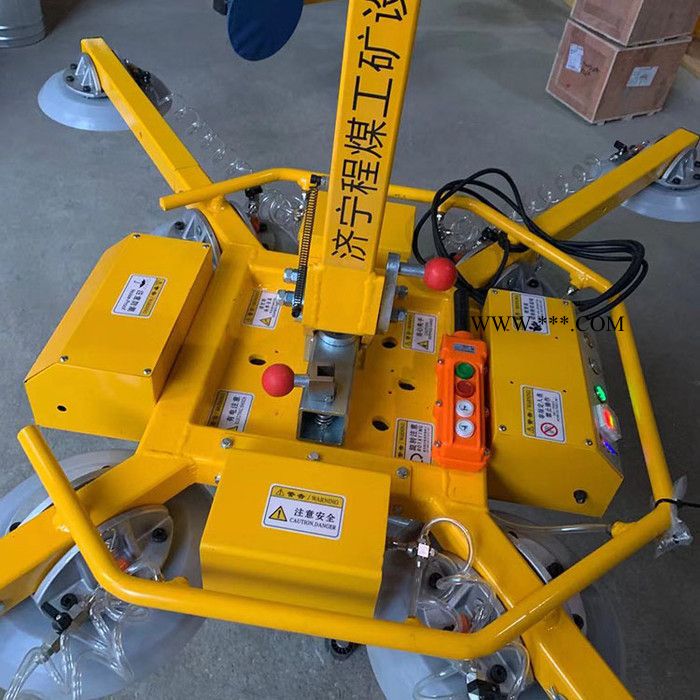

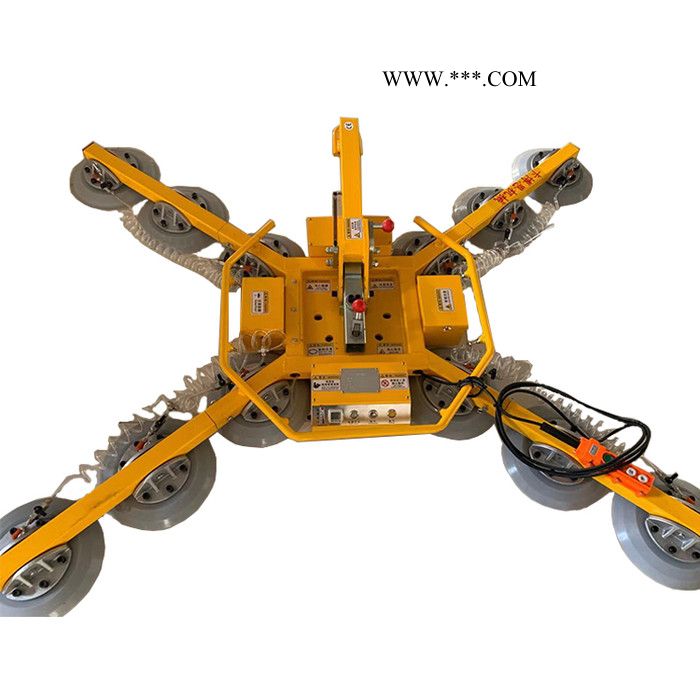

电动玻璃吸盘在使用过程中需要起重设备配合，简单的挂钩连接即可使用，无需外接电源。当载荷在90度垂直或水平状态下，标配自动锁定角度功能。按钮控制吸放安全可靠，蓄能保压真空系统，安全性更高，可连续360旋转;手动旋动功能，吸盘位置可调；延长杆可装卸特点，更好适应各种负载的大小和形状，应用与玻璃生产加工、玻璃幕墙等

1、玻璃吸吊机真空提升机的启动

打开控制箱上的电源开关，真空泵启动，先将蓄能器内的空气抽空，以保证足够的真空，在压力低于50％时，声光报警灯会报警，直至达到所需的真空压力。当压力达到设定压力时，真空泵会自动停止运行，以保存电力。此时真空吸吊机处于**绪状态。

2、玻璃吸吊机定位

控制起重设备运动，使吸吊机吸盘贴近玻璃表面，此时吸吊机的吸盘与玻璃表面充分贴合密封；

3、玻璃吸附

推动操作手柄上的手动手滑阀，此时吸盘与真空系统接通，吸吊机自动吸附玻璃，真空压力表内会显示此时的真空度（压力），当压力表显示达到55％真空度（-0.55kg/f）时，表示可以进行搬运，此过程大约需要2-3秒左右；

4、玻璃翻转：

拉出锁定轴销，用力推动吸盘架，使其带动工件往上翻转，直到约90度位置时，轴销自动锁定吸盘架，此时即实现了工件的90度垂直翻转。

5、玻璃提升/放料搬运：

控制电葫芦将板材搬运到放料位置；

6、玻璃释放：

向后拉回操作手柄上的手动滑阀，使各吸盘与大气相通，则吸盘与玻璃表面间真空压力消失，玻璃与吸盘分离。

7、重复操作：

操控起重设备运动到下一待搬运板材处，重复步骤2即可。
