| 包装 | 桶装 |
|---|---|
| 产地 | 河北 |
| 供货地 | 全国 |
| 品牌 | 奇士 |
| 型号 | 奇士固化剂 QS-J004R |
QS-J004（R）是芳香胺与脂环胺复合改性固化剂，本固化剂可与树脂等主剂配制成质量比为2：1的建筑结构粘钢胶和碳纤维浸渍胶。
本固化剂制造的建筑结构胶反应温和，适宜气温较高的季节使用。固化物具有“海岛结构”的微观形貌，韧性高，综合力学性能优异，可以全面达到GB50367－2006 A级胶的标准。
主要参数

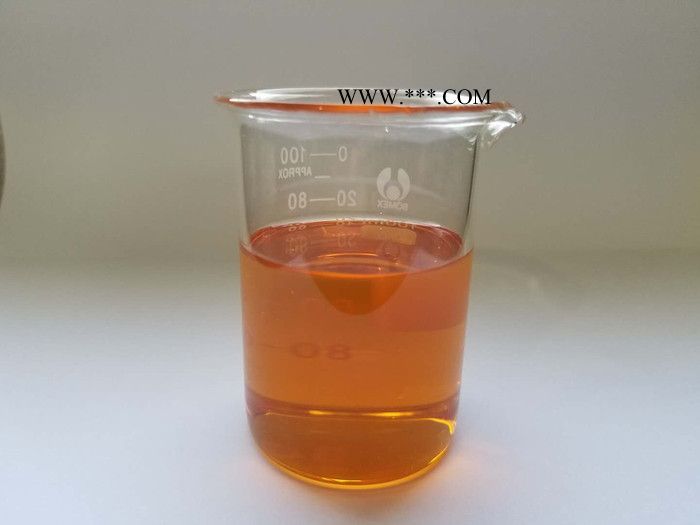

外观：黄色至棕黄液体
密度：1.02～1.10 (25℃，g/ml)
粘度： <1600 (25℃，mPa.s)
贮存性能：25℃环境密闭保存期6个月。
本产品单独作固化剂时，每100克E-51环氧树脂，推荐用量为50克。
固化物性能及粘接性能
表1 碳纤维浸渍胶的性能
| 组成（重量份 pbw） | 实例1 | 实例2 | 实例3 | 国标GB 50367-2006碳纤维浸渍胶A级胶标准 | |
| 环氧树脂DYD128 | 100 | 100 | 100 | ||
| 稀释剂692 | 10 | 10 | 10 | ||
| 偶联剂KH560 | 1.0 | 1.0 | 1.0 | ||
| 固化剂J004（R） | 55 | 55 | 55 | ||
| 促进剂DMP-30 | / | 1.0 | / | ||
| 固化工艺 | 23℃/7天 | 23℃/7天 | 23℃/1天＋ 60℃/4小时 | 23℃/7天 | |
| 胶体性能 | 抗拉强度/MPa | 54.5 | 55.9 | 61.0 | 40 |
| 抗拉弹性模量/MPa | 2670 | 2950 | 2900 | 2500 | |
| 伸长率/% | 4.0 | 4.9 | 5.0 | 1.5 | |
| 压缩强度/MPa | 82 | 81 | 75 | 70 | |
| 粘结性能 | 拉伸剪切强度（钢－钢）/MPa | 18.0 | 22.0 | 20.5 | 14(标准值) |
| 100℃水煮10天/MPa | 20.0 | / | / | / | |
| 湿热老化（条件：温度50℃/湿度95～100）3个月/MPa | > 18 | / | / | 保持率90％以上 | |
表2 粘钢胶的性能
| 组成（重量份 pbw） | 实例1 | 实例2 | 国标GB 50367-2006粘钢胶A级胶标准 | |
| 环氧树脂DYD128 | 100 | 100 | ||
| 稀释剂692 | 10 | 10 | ||
| 偶联剂KH560 | 1.0 | 1.0 | ||
| 固化剂J004（R） | 55.5 | 55.5 | ||
| 促进剂DMP-30 | / | 1.5 | ||
| 活性硅微粉（400目） | 166.5 | 252 | ||
| 固化工艺 | 23℃/1天＋ 60℃/4小时 | 23℃/1天＋ 60℃/4小时 | 23℃/7天 | |
| 胶体性能 | 抗拉强度/MPa | 52.3 | 50.5 | 30 |
| 抗拉弹性模量/MPa | 5300 | 7500 | 4000 | |
| 伸长率/% | 2.5 | 1.4 | 1.3 | |
| 压缩强度/MPa | 88 | >100 | 60 | |
| 粘结性能 | 拉伸剪切强度（钢－钢）/MPa | 20.2 | 19.8 | 15(标准值) |
