| 密度 | 4.2（g/cm3） |
|---|---|
| 莫氏硬度 | 8 |
| 颜色 | 白 |
| 原产地 | 河北 |
| 矿床类型 | 沉积型 |
| Fe2O3含量＜ | 3（%） |
| 硫酸钡含量 | 85（%） |
| SiO2含量＜ | 4（%） |
| Al2O3含量＜ | 5（%） |
| 水溶盐含量＜ | 5（%） |
| 原产地:河北 | 矿床类型:沉积型 |
| 密度:4.2（g/cm3） | **钡含量:85（%） |
| SiO2含量＜:4（%） | Fe2O3含量＜:3（%） |
| Al2O3含量＜:5（%） | 莫氏硬度:8 |
| 颜色:白 | 水溶盐含量＜:5（%） |

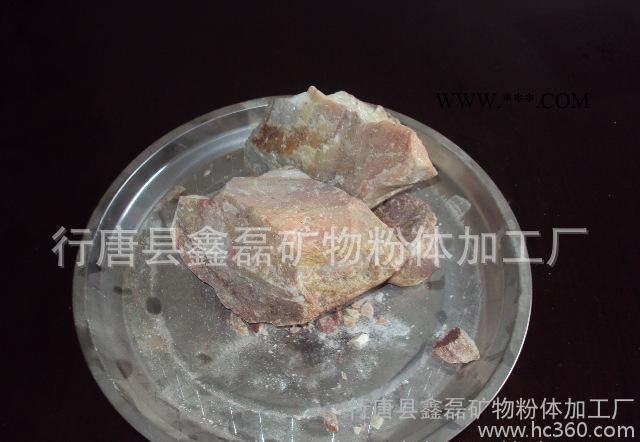

重晶石是以**钡为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。具有广泛的工业用途。
1、钻井泥浆加重剂：在一些油井、气井钻探时，一般使用的钻井泥浆、粘土比重为25左右，水的比重为1，因此泥浆比重较低，有时泥浆重量不能与地下油、气压力平衡，则造成井喷事故。在地下压力较高的情况下**需要增加泥浆比重，往泥浆中加入重晶石粉是增加泥浆比重的有效措施。做钻井泥浆用的重晶石一般细度要达到325目以上，如重晶石细度不够则易发生沉淀。钻井泥浆用重晶石要求比重大于4.2，BaSO4含量不低于95%，可溶性盐类小于1%。
2、锌钡白颜料：锌钡白是一种常用的**白色颜料，可作为油漆、绘画颜料的原料。将**钡加热重晶石，使用还原剂**可还原成硫化钡(BaS)，然后与**锌(ZnSO4)反应得到的**钡和硫化锌的混合物(BaSO4占70%，ZnS占30%)即为锌钡白颜料。制取锌钡白的重晶石要求BaSO4含量大于95%，同时应不含有可见的有色杂物。
3、各种钡化合物：以重晶石为原料可以制造**、碳酸钡、氯化钡**、沉淀**钡、氢**等化工原料。
化学纯的**钡是测量白度的标准；碳酸钡是光学玻璃的重要原料，它向玻璃中引入BaO，从而增大玻璃的折光率，并改善其它光学性能；在陶瓷中用来配制釉料；氯化钡是一种农用杀虫剂**用于焰火和玻璃工业中；高锰酸钡是一种绿色颜料。
4、填料工业用重晶石：在油漆工业中，重晶石粉填料可以增加漆膜厚度、强度及耐久性。锌钡白颜料也用于制造白色油漆，在室内使用比铅白、镁白具有更多的优点。油漆工业用重晶石要求有足够的细度和较高的白度。
造纸工业、橡胶和塑料工业也用重晶石作填料，这种填料能提高橡胶和塑料的硬度、耐磨性及耐老化性。
橡胶、造纸用重晶石填料一般要求BaSO4大于98%，CaO小于0.36%，不许含有氧化镁、铅等成分。
5、水泥工业用矿化剂：在水泥生产中采用重晶石、萤石复合矿化剂掺入对促进C3S形成、活化C3S具有明显的效果，熟料质量得到了改善，水泥早期强度大约可提高20～25%，后期强度约提高10%，熟料烧成温度由1450℃降低到1300±50℃。重晶石掺量为0.8～1.5%时**。在白水泥生产中，采用重晶石、萤石复合矿化剂后，烧成温度从1500℃降至1400℃，游离CaO含量低，强度和白度都有所提高。在以煤矸石为原料的水泥生料中加入适量的重晶石，可使熟料饱和比低的水泥强度，特别是早期强度得到大幅度的提高，这**为煤矸石的综合利用，为生产低钙、节能、早强和高强水泥提供了一条有益途径。
6、防射线水泥、砂浆及混凝土：利用重晶石具有吸收X射线的性能，用重晶石制做钡水泥、重晶石砂浆和重晶石混凝土，用以代替金属铅板屏蔽核反应堆和建造科研、医院防X射线的建筑物。
钡水泥是以重晶石和粘土为主要原料，经烧结得到以硅酸二钡为主要矿物组成的熟料，再加适量石膏，共同磨细而成。比重较一般硅酸盐水泥高，可达4.7～5.2。强度标号为325～425。由于钡水泥比重大，可与重质集料(如重晶石)配制成均匀、密实的防X射线混凝土。
重晶石砂浆是一种容重较大、对X射线有阻隔作用的砂浆，一般要求采用水化热低的硅酸盐水泥，通常用的水泥∶重晶石粉∶重晶石砂∶粗砂配合比为1∶025∶25∶1。重晶石混凝土是一种容重较大，对X射线具有屏蔽能力的混凝土，胶凝材料一般采用水化热低的硅酸盐水泥或高铝水泥、钡水泥、锶水泥等特种水泥。硅酸盐水泥应用**。常用的水泥∶重晶石碎石重晶石砂∶水的配合比为1∶454∶34∶05；1∶544∶446∶0 6；1∶5∶38∶02三种。
做防射线砂浆及混凝土的重晶石，BaSO4含量应不低于80%，其中含有的石膏、黄铁矿、硫化物和**盐等杂质不得超过7%。
