| 材质 | 聚丙烯（PP）.石墨管 |
|---|---|
| 规格 | 按客户需求定制 |
| 换热面积 | 10㎡ |
| 类型 | 列管式换热器 |
| 用途 | 热交换,化工,换热器,换热 |
| 传热方式 | 间壁式换热器 |
| 分类 | 换热器,石墨换热器,列管式换热器 |
| 包装类型 | 石墨管 |
| 品牌 | 弘禾 |
| 加工定制 | 是 |

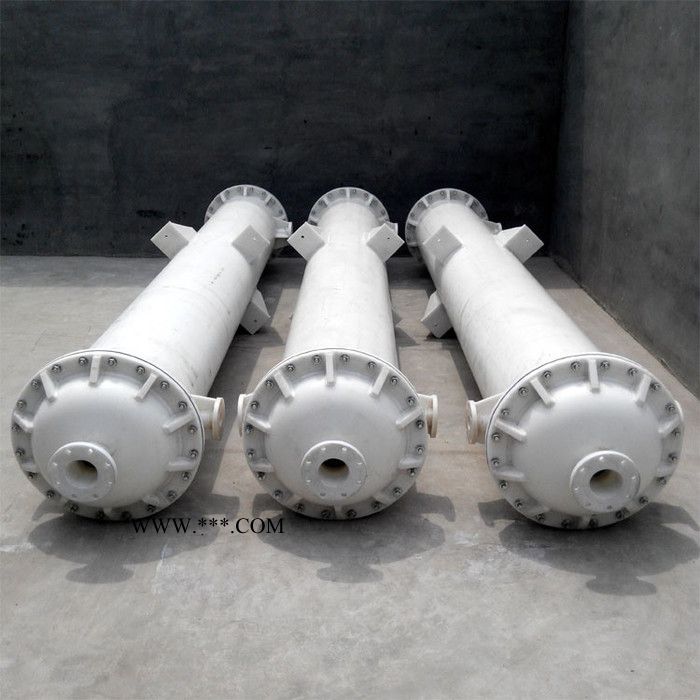

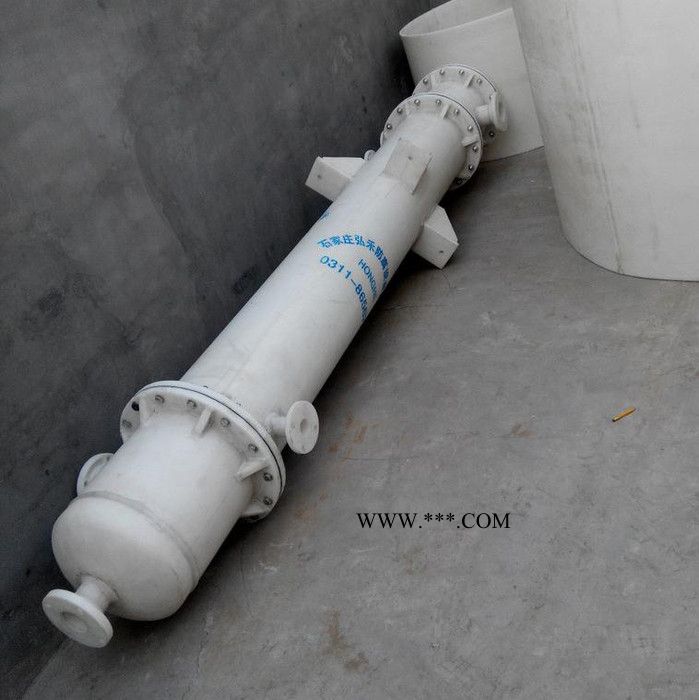

◆ 产品概述
采用石墨填充改性，聚丙烯制成的换热器，属国内较先进的换热设备是国内首创。应用证明，该设备许多性能指标，均优于其它材质制成的换热器。本设备采用石墨填充改性聚丙烯塑料制成导热管，壳体、管板、封头、法兰、接管等零件，选用纯聚丙烯塑料制成。
◆ 耐腐蚀性
聚丙烯具有优良的耐化学药品性，对于无机化合物，不论酸、碱盐溶液，除氧化性外，几乎直到100℃都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质均可使用。
◆ 耐温性
聚丙烯塑料融点为164～174℃，因此一般使用温度可达110～125℃
◆ 无毒性
不结垢，不污染介质，也可用食品工业。
◆ 重量轻
对设备安装维修极为方便。
由于具有以上特点，所以本设备适合于化工、制药染化、冶金、食品、化纤等工 业中做各种用途的换热设备，代替弥补了原有的不锈钢、搪瓷、石墨、碳钢、玻 璃设备的不足，使用后效果显著，已受到广大用户的欢迎。
| 石墨改性聚丙烯性能 | 数据 | 纯聚丙烯性能 | 数据 | ||
| 比重 | 1.1 | 比重 | 0.91 | ||
| 工作温度 | -5～125 | 工作温度°C | -10～130 | ||
| 线膨胀系数X10-5/ | 5.7～12 | 线膨胀系数10-5/°C | 6～3 | ||
| 抗冲强度kg/cm2 | ≥6.5 | 抗冲强度kg/cm2 | ≥15 | ||
| 抗拉强度kg/cm2 | ≥230 | 抗拉强度kg/cm2 | ≥300 | ||
| 焊接抗拉强度kg/cm2 | ≥123 | 焊接抗拉强度kg/cm2 | ≥165 | ||
| 导热系数千卡/米、小时、度 | 2.6 | 导热系数千卡/米、小时、度 | 0.3 | ||
| 工作压力 | 正压MPa | ≤0.25 | 工作压力 | 正压MPa | 0.25 |
| 负担压MPa | -0.1 | 负压MPa | -0.1 | ||
| 出厂水压试验MPa | 0.4 | 出厂水压试验MPa | 0.4 | ||
| 型号 | 公称换热 | 壳体 | 换热管 | 管接口法兰规格 | 安装尺寸 | |||||||
| 面积 | 公称直径 | 公称直径 | 管数 | 有效长度 | HG5010-58 1.0MPa | 立式 | 卧式 | |||||
| PGH | m2 | Dg mm | Dg mm | 根 | L mm | a | b | c | d | e | H mm | H mm |
|
| 2 | 250 | 20 | 48 | 800 | 50 | 50 | 40 | 50 | 50 | 1350 | 1400 |
| 3 | 250 | 20 | 48 | 1050 | 1650 | 1800 | ||||||
| 4 | 250 | 20 | 48 | 1430 | 1950 | 1800 | ||||||
| 4 | 310 | 20 | 75 | 888 | 1550 | 1558 | ||||||
| 5 | 310 | 20 | 75 | 1200 | 1830 | 1880 | ||||||
| 6 | 310 | 20 | 75 | 1332 | 1990 | 2002 | ||||||
| 8 | 310 | 20 | 75 | 1776 | 65 | 65 | 50 | 65 | 50 | 2430 | 2476 | |
| 10 | 310 | 20 | 75 | 2220 | 2880 | 2920 | ||||||
| 10 | 400 | 20 | 144 | 1340 | 2020 | 2040 | ||||||
| 12 | 310 | 20 | 75 | 2661 | 3310 | 3361 | ||||||
| 12 | 400 | 20 | 144 | 1608 | 2290 | 2308 | ||||||
| 14 | 400 | 20 | 144 | 1876 | 2560 | 2576 | ||||||
| 16 | 400 | 20 | 144 | 2144 | 2800 | 2844 | ||||||
| 18 | 400 | 20 | 144 | 2200 | 80 | 80 | 50 | 65 | 50 | 2850 | 2900 | |
| 20 | 400 | 20 | 144 | 2350 | 2960 | 3050 | ||||||
| 22 | 400 | 20 | 144 | 2500 | 3110 | 3200 | ||||||
| 24 | 400 | 20 | 144 | 2700 | 3200 | 3250 | ||||||
| 30 | 500 | 20 | 234 | 2100 | 2800 | 2900 | ||||||
| 40 | 500 | 20 | 234 | 3000 | 3700 | 3800 | ||||||
| 50 | 500 | 20 | 234 | 3500 | 100 | 100 | 50 | 65 | 50 | 4200 | 4300 | |
| 50 | 600 | 20 | 320 | 2500 | 3200 | 3300 | ||||||
| 60 | 600 | 20 | 320 | 3000 | 3700 | 3800 | ||||||
| 70 | 600 | 20 | 320 | 3500 | 4200 | 4300 | ||||||
| 80 | 600 | 20 | 320 | 4000 | 4700 | 4800 | ||||||
| 90 | 600 | 20 | 320 | 4500 | 5200 | 5300 | ||||||
| 90 | 700 | 20 | 512 | 2800 | 3500 | 3600 | ||||||
| 100 | 700 | 20 | 512 | 3100 | 150 | 150 | 50 | 65 | 50 | 3800 | 3900 | |
| 150 | 800 | 20 | 646 | 3700 | 4400 | 4500 | ||||||
