| 测量范围 | 0.6~6t/h |
|---|---|
| 产地 | 厦门 |
| 工作温度 | -50-150℃ |
| 工作压力 | 1.6MPa |
| 精度等级 | 0.2% |
| 类型 | 质量流量计 |
| 适用介质 | 油品 |
| 执行质量标准 | 国标 |
| 品牌 | HOMKOM/宏控 |
| 型号 | HK-CMF-C-DN25 |
| 质量认证 | ISO9001-2000 |

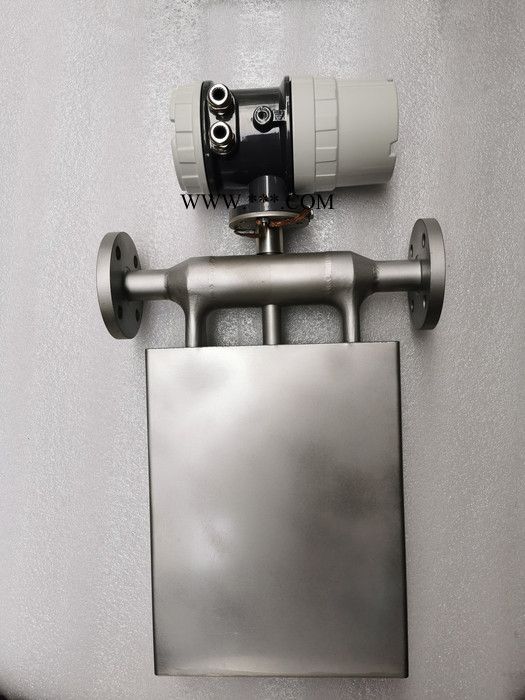

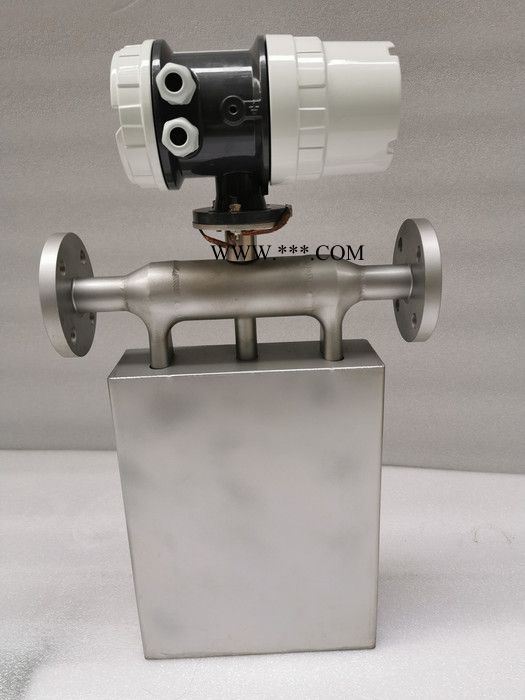

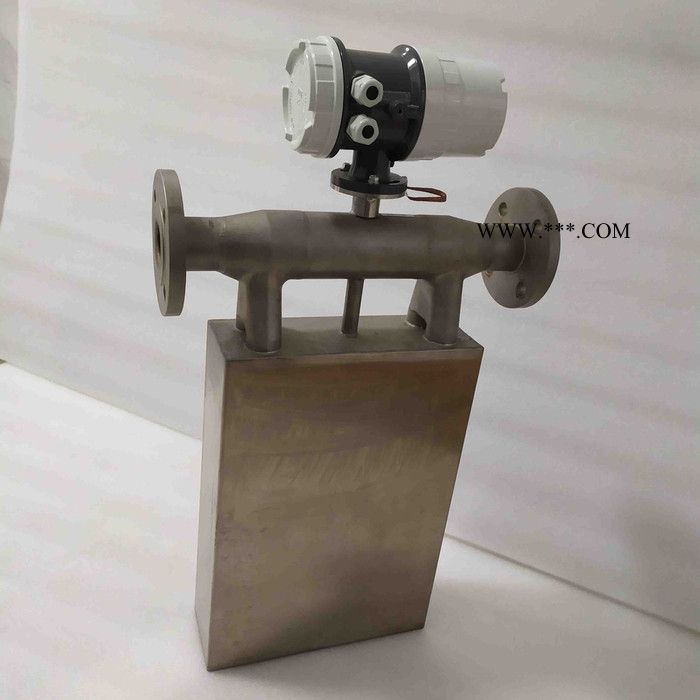

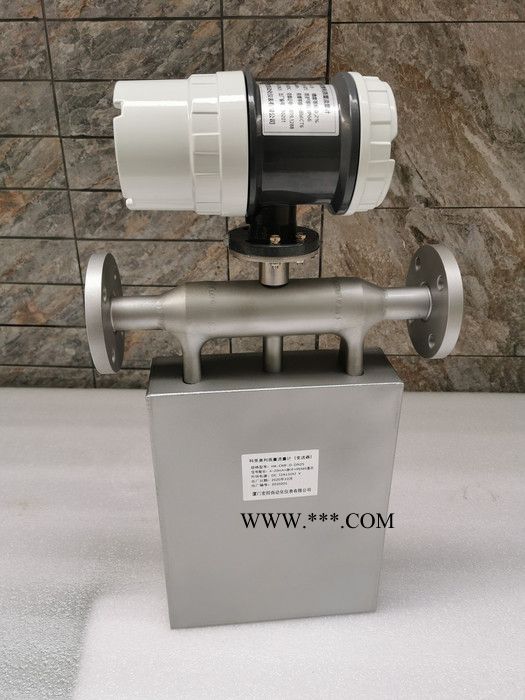

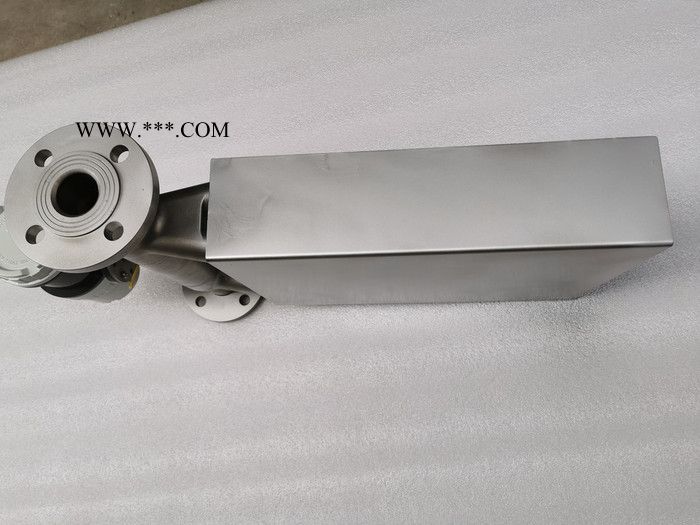

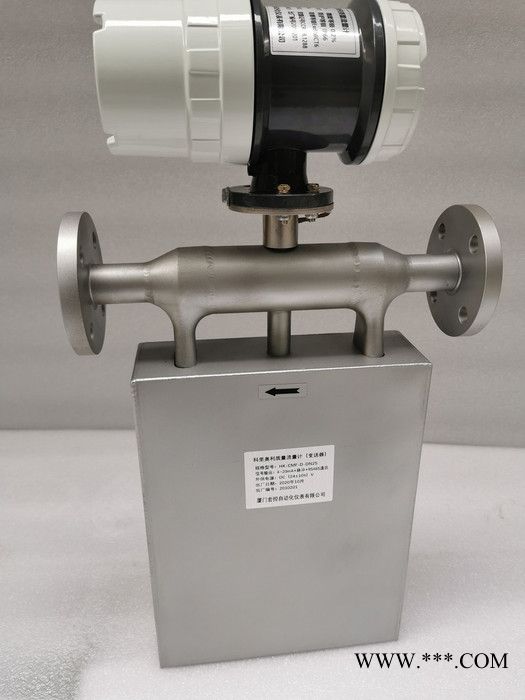

石膏浆液质量流量计 宏控HK-CMF系列
在工业生产中，由于物料平衡,热平衡以及储运，经济核算等所需要测出的都是质量而不是体积。因此在测量中，往往需要将测出的体积流量，乘以密度换算成质量流量。在测量体积流量的同时,必须测出流体的温度和压力,以便将体积流量换算成标准状态下的数值.进而求出质量流量。 这样在被测介质温度，压力变化频繁的情况下,不仅换算工作麻烦,而且计量准确度很难保证。随着现代科学技术的发展,相继出现一批直接测量质量流量的计量方法和仪表。科里奥利质量流量计真正实现了高精度的直接质量测量,这正是许多工业应用迫切期待的。
石膏浆液的工作原理
质量流量计的结构是双弯U形管结构，其测量原理是：测量作用于双弯管上的科里奥利力（简称科氏力）所产生的相位差来检测管道中的质量流量。
石膏浆液技术参数
产品名称：质量流量计，科里奥利质量流量计
适用介质：液体（如：纯水、柴油、汽油等）和高密度气体
口 径：DN3～DN200mm
公称压力：0.6～10MPa
工况温度：-200～+40℃（低温型），-20～+500℃（高温型），更高温度与工厂定制
精 度：±0.2%
量 程 比：1：10（更宽量程请与厂家联系）
壳体材质：不锈钢
供电方式：外供24VDC
输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
防护等级：IP67
防爆标志：Exd ib llCT6
表头显示：累积流量；瞬时流量；介质密度；介质温度
连接方式：螺纹连接(DN3-10mm)、法兰连接(DN15-100mm)。
石膏浆液型号说明
产品型号HK-CMF-C/G/D-DNXX
HK为宏控公司代号，CMF为科里奥利质量流量计代号，C代表为常温，G代表为高温，D代表为低温，DNXX代表为公称直径。
比如HK-CMF-C-DN50，宏控公司科里奥利质量流量计，常温型，口径为DN50
石膏浆液的特点：
质量流量计能够直接测量管道内介质的质量流量，测量准确度高、重复性好，可以在比较大的量程比范围内，实现对流体质量流量直接进行测量。测量介质范围广，一般粘度的均匀流体外，各种高粘度、非牛顿型流体以及含有固相成分的浆液、含有微量气相成分的介质。
1、质量流量计具有比较高的量程，一般情况能够达到20：1到50：1的范围内，部分仪表量程能够在100：1以上；
2、能够有效进行流量的直接测量质量流量计，具有较高的计量准确性，以及较好的稳定程度；
3、能够使用范围比较广的介质，质量流量计适用于脏污天然气的计量工作；
4、质量流量计能够有效进行相应的维护和清洁工作，保证使用寿命的进一步增加；
5、质量流量计尤其适用于进行贸易交接计量的过程控制情况下。
质量流量计传感器安装要点
质量流量计的流量传感器应安装在一个坚固的基础上。内径小于10mm的小口径质量流量计安装在平稳坚硬和无振动的底面上，如墙面、地面或专用的基础。如果在高振动环境使用，应注意基础的振动吸收，而且传感器进出口与管道之间应用柔性管道连接;较大口径的流量计直接安装在工艺管道上，应用关卡和支持物将流量计牢牢地固定。为防止CMF间的相互影响，在多台流量计串联或并联使用时，各流量传感器之间的距离应足够远，管卡和支撑物应分别设置在各自独立的基础上。为保证使用时流量传感器内不会存积气体或液体残渣，对于弯管型流量计，测量液体时，弯管应朝下；测量气体时，弯管应朝上；测量浆液或排放液时，应将传感器安装在垂直管道**向由下而上。对于直管型流量计，水平安装时应避免安装在点上，以免气团存积。
质量流量计在连接传感器和工艺管道时，一定要做到无应力安装，特别对某些直管型测量管的流量传感器。另外需要注意的是质量流量计在现场使用中若电网电压波动超过250V，常造成仪器自身携带电源损坏，一般每台质量流量计都应安装性能良好的稳压源，同时安装接地线。校零是质量流量计现场运行中必做的工作，上线使用前和离线标定后以及间隔一段时间后，通常都要进行校零；校零时必须做到：流量计内确保充满介质，并且无气体和气泡；校零时，内部介质无流动，一点点流量都可能造成较大误差；质量流量计的前后阀门必须有严格的开关特性。
质量流量计在油品计量中的应用
1质量流量计在汽油、柴油计量中的应用
成品油贸易计量一直是人们关注的焦点，供需双方因计量甚至找到计量监督部门进行裁决。随着质量流量计的推广使用，这一矛盾已经得到很好的解决。北方公司规定汽油、柴油下海装船，必须以质量流量计计量为准，通过近两年的运行，使用效果非常好了，计量误差都控制在准确度范围内。质量流量计在贸易交接中的应用消除了计量中的人为因素，减少了以往计量时手检尺测液位、玻璃棒测量温度、密度计测量密度的误差，提高了计量精度。
2 质量流量计在气体计量中的应用
高纯度的气体(例如纯度可达**)，或组分不变的气体，对这些高附加值的气体可用质量流量计进行测量。输入标准状态下气体的密度，经过换算可测量该气体标准状态下的体积。
中油石化分公司外购（纯度可达**）以供方表为准，供方选用孔板流量计，带有温度压力补偿，但在实际测量没有变化。中游石化分公司安装一台质量流量计，对供方量进行监测，测量中发现量有时**比供方小30000NM3，经过双方反复比对，查找原因，确定供方孔板设计有问题。
3质量流量计在重油测量中的应用
质量流量计在轻质油计量中已广泛应用，但在重油计量中应用还不多。重油测量包括原油测量和沥青测量。
质量流量计测量重油要着重解决重油粘度大，容易在测量管内表面形成挂壁的问题。由于挂壁现象使测量管流通能力降低，变送器的市值偏大。如果两根测量管挂壁不均匀，可能造成测量管振动异常传感器不能正常工作。消除挂壁现象主要是提高介质的温度并使介质处于流动状态。油品外输，特别是沥青外运往往是间歇的，做好伴热保温工作相当重要。质量流量计要采用蒸汽伴热而且要双面均匀伴热，盐棉铁皮保温。使测量管内介质温度在80度以上。以消除挂壁影响，使质量流量计正常工作。
质量流量计测量原油可消除C1,C2和C3等微量易气化的成分的影响。提高测量精度。
质量流量计应用中需注意的一些问题
1零点漂移问题
质量流量计的精度+=-基本精度+-零点稳定性/操作流量。尽管科里奥利质量流量计的制造和调试工艺方面已对零点漂移采取了预防措施，限度的减小零点漂移，但零点漂移仍然存在。在流量下限，零点漂移**不可忽视。零点漂移主要来源于一次装置即传感器，可通过定期调零的方法，减小零点漂移。
2外来应力的影响
科里奥利质量流量计的安装，尤其是传感器的安装,“无应力”是至关重要的。这是“无应力”，是指要力求避免或减小因安装因素造成的应力，以保证传感器正常工作。安装过程中质量流量计管径与管道管径相差较大，建议在主管道中加装U型弯，质量流量计装在U型弯上，以消除外来应力的影响。
3振动的影响
科里奥利质量流量计的原理和结构决定了外界振动对它的测试会造成影响。在管线振动较大的地方安装小口径流量计，可在流量计的进出端用软管连接，而将流量计本身固定在坚实稳固的基础或减振板上。若在这种管线上安装大口径流量计，有时要用膨胀节来消振，但必须在膨胀节与传感器之间加装有坚固支撑的短接，否则，由于管道的伸缩造成的附加应力，计量数据会失准。在相邻两条管线上并联安装两台传感器时，也要注意保持两者之间的距离，防止相互影响。
4流场分布从优的原则
一般的说，科里奥利质量流量计的性能不受由上，下游布管引起的旋涡流和非均匀流速分布的影响，通常不于要配置直管段，然而在实际布管时仍遵守流场分布从优的原则。科里奥利质量流量计，以其鲜明的特点，高准确度，在油田计量中得到广泛的应用。也越来越受到人们的重视。逐渐成为油品交接计量的重要手段之一。
质量流量计的使用场合：因质量流量计测量的是流体的质量流量，不受流体温度、压力、密度等参数变化的影响，且测量精度很高（可达0.1%），无直管段要求，固在一些要求进行测量和严格控制进料的场合以及用于贸易结算进行计量的时候，常常使用质量流量计进行流量测量，但因其价格昂贵使用面不是太广。
